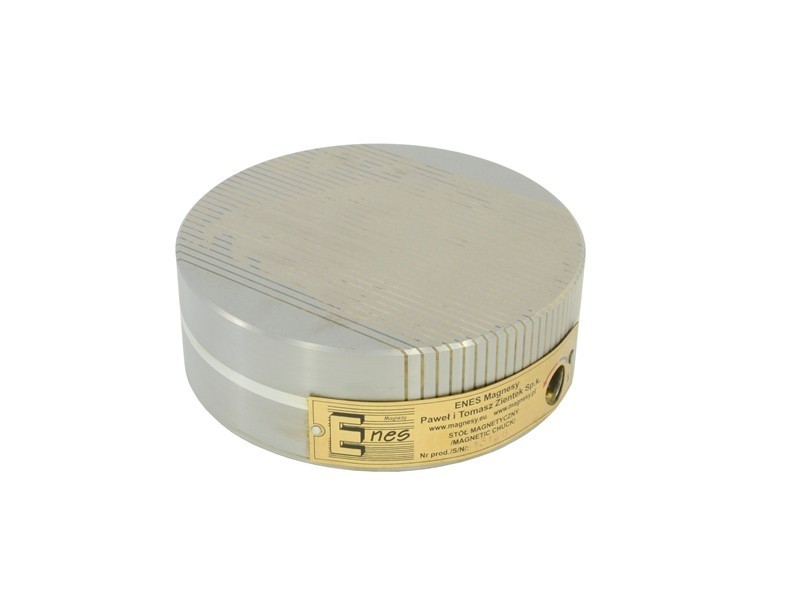

Pysyvä magneettijännitin (pyöreä) TC-160B

TC-sarjan pyöreät kestomagneettipuristimet on suunniteltu ferromagneettisten työkappaleiden (rauta, rakenneteräs, seosteräs, valurauta) kiinnittämiseen hionnan, jyrsinnän ja sähköpurkauskoneistuksen aikana.Kun kyseessä ovat materiaalit, joilla on korkeat magneettiset ominaisuudet (teräkset, joissa on korkea rautapitoisuus), ruuveja voidaan käyttää pitiminä sorvauksessa.

Jalustan voi kiinnittää sen pohjassa olevien urien tai neljän kierrereiän avulla (ks. liitteet). Ruumiin runko koostuu yhdestä teräslohkosta, kun taas sen ylälevy on valmistettu teräksestä ja messinkilamelleista, jotka on sijoitettu vaihdellen. TC-sarjan pyöreissä kiinnittimissä käytetään neodyymimagneetteja, joten magneettisen kiinnitysvoiman maksimiarvo on noin 100 ^N/cm2. Magneettikenttä voidaan kytkeä päälle vivun (kuusiokoloavain) avulla kääntämällä vipua ^180o oikealle. Kentän kytkemiseksi pois päältä vipua on käännettävä päinvastoin.

Jäykkä rakenne mahdollistaa erittäin tarkan työstön, ja sen tiiveys mahdollistaa sen käytön jäähdytysnestettä sisältävissä operaatioissa tai täydessä upotuksessa tehtävissä operaatioissa. Rakenteen yksinkertaisuus takaa laitteen pitkän ja luotettavan toiminnan. Sähkövirran puuttuminen tekee ruuvipuristimesta täysin turvallisen käytön aikana. Napavälin (3,0 + 1,0 mm) ansiosta magneettikentän pieni korkeus mahdollistaa tukevan kiinnityksen, joten kiinnitettävät työkappaleet voivat olla ohuita.

Napavälin kaavio:

Puristusvoima riippuu seuraavista parametreista:

• materiaalityyppi (puristusvoima kasvaa suhteessa teräksen rautapitoisuuteen):

- Armco-rauta 100 %
- vähähiilinen teräs 90 % (St3s)
- runsashiilinen teräs 80 % (St45)
- seosteräs 70 % (Corrax)
- korkeaseosteinen teräs 65 % (1.2436)
- valurauta 50 %.

• ruuvipesän ja kiinnitetyn työkappaleen pinnan karheus:

- Ra enintään 0,08 µm 100 %
- Ra enintään 0,20 µm 90 %
- Ra enintään 1,25 µm 70 %
- Ra enintään 6,30 µm 50 %
- Ra enintään 25,00 µm 30 %.

• kiinnitetyn työkappaleen paksuus (testit tehtiin 20 x 20 mm:n levyille, jotka oli valmistettu Armco-raudasta):

• kosketuspinta-ala - hyvän pidon varmistamiseksi työkappaleet eivät saa olla lyhyempiä kuin 3 mm, ja lisäksi pienten pintojen ollessa kyseessä niitä olisi ympäröity apulevyillä. Suurin puristusvoima ^cm2 kohti saadaan työkappaleilla, joiden pinta-ala on noin 4 ^cm2.
  Työkappaleen pinta-alan kasvattaminen entisestään ei johda suurempaan puristusvoimaan. On myös tärkeää, että kiinnitettävä työkappale on samansuuntainen ruuvipuristimeen nähden, sillä jokainen, pienikin karheus aiheuttaa puristusvoiman pienenemistä.
  Ruuvipuristimen rakenne mahdollistaa työstöalueen uudistamisen hiomalla se 5 mm:n paksuiseksi.

Seuraavassa esitellään tarjouksessamme olevat circulairin kestomagneettiset sinijyrsimet:
