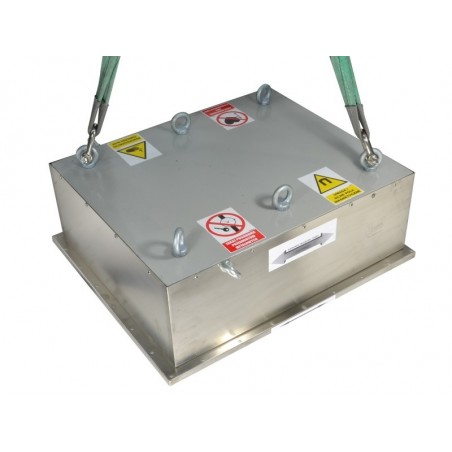

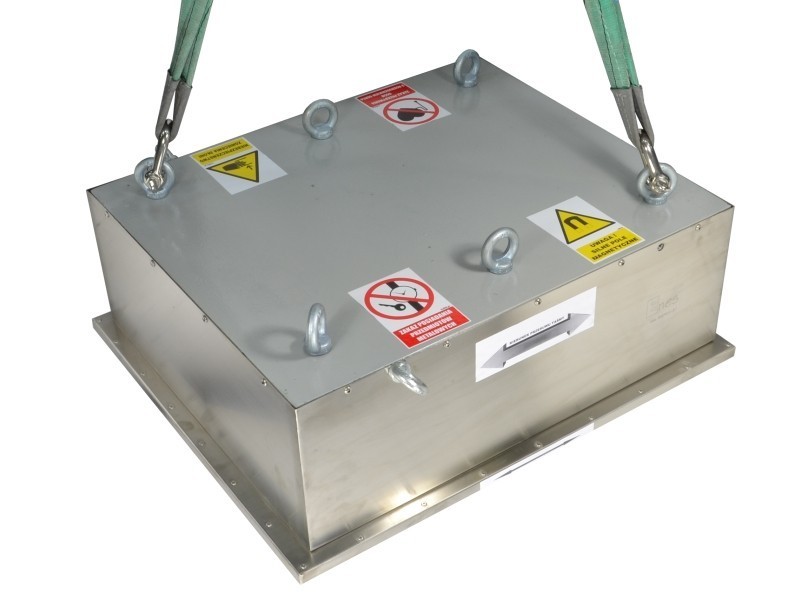

Závěsný magnet pro separaci železa 750x630x253 / F s čisticí deskou

Separátor namontovaný nad letem pásového dopravníku se používá k zachycování nežádoucích ocelových a železných prvků z přepravovaných látek (potravinářský průmysl, zpracování plastů, nerostných surovin, recyklace atd.). Namontovaný pod určitým úhlem může být užitečný i jako odlučovač žlabů. Vzduchotěsný kryt z kyselinovzdorné oceli obsahuje magnetický systém sestavený z feritových magnetů. Jedná se o spodní povrch separátoru, který je magneticky aktivní. Směr posuvu pásky je podél rozměru 750 mm. Horní část separátoru je vybavena šesti šroubovacími otvory M16, do kterých se šroubují oka sloužící k zavěšení. Dvě delší boční plochy separátoru jsou vybaveny dvěma šroubovacími otvory M12 se dvěma oky, do kterých se šroubují oka pro zavěšení při montáži na staveništi nebo při čištění.

Čistící deska je vyrobena z kyselinovzdorné oceli a měkkého hliníku a chrání povrch odlučovače před poškozením způsobeným nárazy zachycených prvků. Dva proužky magnetického měkkého plechu zabudované do desky způsobují, že drží na separátoru a zároveň je lze snadno vytrhnout i se zachycenými prvky, čímž se zefektivní čištění.

Na zakázku jsme připraveni dodat magnetické odlučovače o rozměrech, které si zvolí zákazník.
Magnetické parametry, rozsah činnosti a rozměry se upravují podle potřeb a očekávání Klienta.

Magnetické pole ve středu povrchu magnetického pólu je ~0,155 [T].

Magnetické pole na okraji povrchu magnetického pólu (max.) je ~0,250 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly je ~0,165 [T].

Magnetické pole ve středu povrchu mezi magnetickými póly ve vzdálenosti:
55 mm od separátoru je ~0,140 [T]
100 mm od separátoru je ~0,094 [T]
150 mm od separátoru je ~0,067 [T]
200 mm od separátoru je ~0,048 [T]
250 mm od separátoru je ~0,036 [T]
300 mm od separátoru je ~0,026 [T]
400 mm od separátoru je ~0,015 [T ]

Jako příklad lze uvést rozsah zachycení různých zachycených předmětů:
šroubové uzávěry M5-M10 - cca 210 mm,
kladivo 2 kg - cca 275 mm,
plochý klíč 13/17 - cca 460 mm,
železné hřebíky - cca 480 mm .

V magnetickém separátoru byly použity spékané feritové magnety.
Maximální pracovní teplota magnetických separátorů s feritovými magnety je přibližně 250°[C].

Pozor! Neopatrná manipulace může způsobit vážné poranění rukou !

Hmotnost odlučovače je: ~500,0 [kg] + ~10,2 [kg] čisticí deska.
