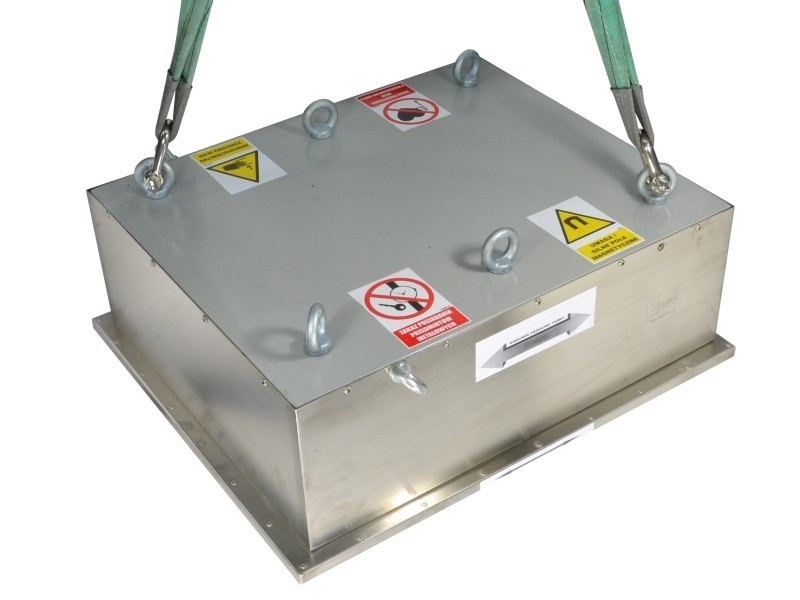

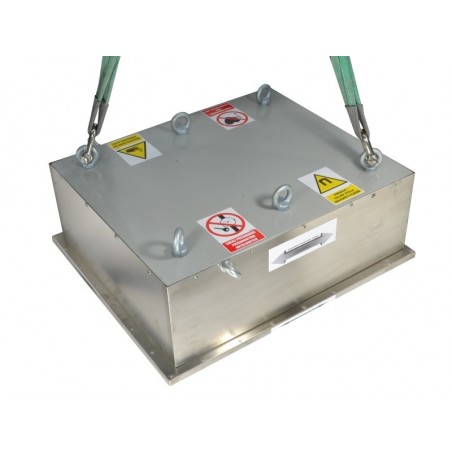

Obesni magnet za ločevanje železa 750x630x253 / F s čistilno ploščo

Separator, nameščen nad letom tračnega transporterja, se uporablja za lovljenje neželenih jeklenih in železnih elementov iz transportiranih snovi (živilska industrija, predelava plastike, mineralne surovine, recikliranje itd.). Nameščen pod določenim kotom je lahko uporaben tudi kot žlebni separator. Zrakotesno ohišje iz kislinsko odpornega jekla vsebuje magnetni sistem, sestavljen iz feritnih magnetov. Spodnja površina separatorja je magnetno aktivna. Smer podajanja traku je vzdolž dimenzije 750 mm. Zgornji del separatorja je opremljen s šestimi vijačnimi odprtinami M16, v katere se vijačijo ušesa za obešanje. Dve daljši stranski ploskvi separatorja sta opremljeni z dvema vijačnima odprtinama M12 z dvema očesoma, v katera se vijačijo očesa za obešanje med montažo na gradbišču ali čiščenjem.

Plošča za čiščenje je izdelana iz kislinsko odpornega jekla in mehkega aluminija, ki varuje površino separatorja pred poškodbami zaradi udarcev ujetih elementov. Dva trakova magnetne mehke pločevine, vgrajena v ploščo, povzročata, da se ta drži separatorja, hkrati pa jo je mogoče enostavno iztrgati z ujetimi elementi, kar poenostavi čiščenje.

Po naročilu smo pripravljeni zagotoviti magnetne separatorje z dimenzijami, ki jih izberejo stranke.
Magnetni parametri, območje delovanja in dimenzije se prilagodijo glede na potrebe in pričakovanja strank.

Magnetno polje v središču površine magnetnega pola je ~0,155 [T].

Magnetno polje na robu površine magnetnega pola (največ) je ~0,250 [T].

Magnetno polje na sredini površine med magnetnima poloma je ~0,165 [T].

Magnetno polje na sredini površine med magnetnima poloma na razdalji:
55 mm od separatorja je ~0,140 [T]
100 mm od separatorja je ~0,094 [T]
150 mm od separatorja je ~0,067 [T]
200 mm od separatorja je ~0,048 [T]
250 mm od separatorja je ~0,036 [T]
300 mm od separatorja je ~0,026 [T]
400 mm od separatorja je ~0,015 [T ]

Kot primer, območje ujemanja za različne ujete predmete:
vijačni pokrovčki M5-M10 - približno 210 mm,
kladivo 2 kg - približno 275 mm,
ploščati ključ 13/17 - približno 460 mm,
železni žeblji - približno 480 mm .

V magnetnem separatorju so bili uporabljeni sintrani feritni magneti.
Najvišja delovna temperatura magnetnih separatorjev s feritnimi magneti je približno 250°[C].

Pozor! Neprevidno ravnanje lahko povzroči hude poškodbe rok !

Teža separatorja je: ~500,0 [kg] + ~10,2 [kg] čistilna plošča
