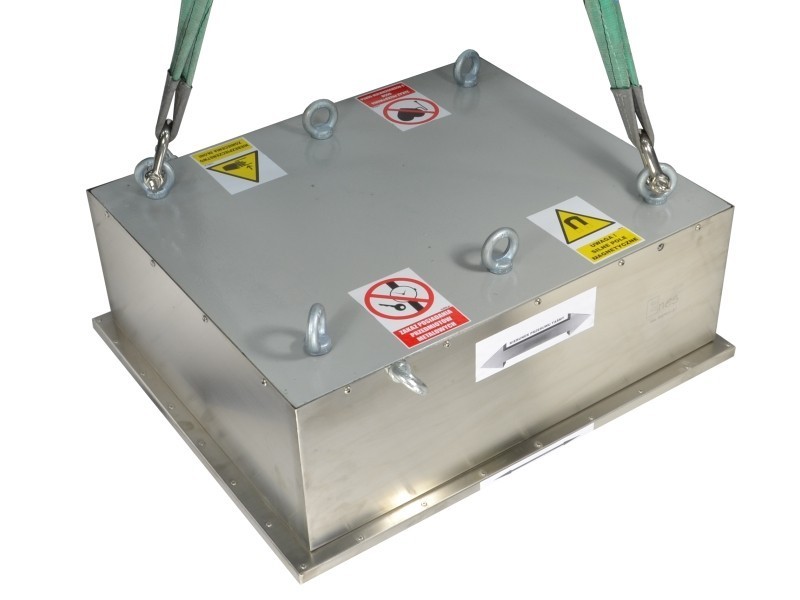

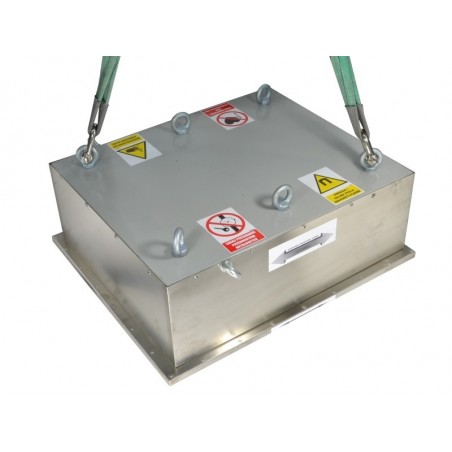

Ripustettu magneetti raudan erottamiseen 750x630x253 / F, jossa on puhdistuslevy.

Hihnakuljettimen yläpuolelle asennettua erotinta käytetään ei-toivottujen teräs- ja rautaelementtien keräämiseen kuljetettavista aineista (elintarviketeollisuus, muovien käsittely, mineraaliraaka-aineet, kierrätys jne.). Tiettyyn kulmaan asennettuna se voi olla hyödyllinen myös kouruerottimena. Haponkestävästä teräksestä valmistettu ilmatiivis kotelo sisältää ferriittimagneeteista kootun magneettijärjestelmän. Se on erottimen alapinta, joka on magneettisesti aktiivinen. Nauhan syöttösuunta on 750 mm:n mittainen. Erottimen yläosassa on kuusi M16-ruuviaukkoa, joihin ruuvataan ripustukseen käytettävät silmukat. Separaattorin kahdessa pidemmässä sivupinnassa on kaksi ruuvikiinnitteistä aukkoa M12, joissa on kaksi silmää, joihin ruuvataan silmät, joita käytetään ripustamiseen työmaalla tapahtuvan asennuksen tai puhdistuksen aikana.

Puhdistuslevy on valmistettu haponkestävästä teräksestä ja pehmeästä alumiinista, joka suojaa erottimen pintaa kiinnijääneiden elementtien aiheuttamilta vaurioilta. Levyyn on rakennettu kaksi magneettista pehmeää metallilevyä, jotka pitävät kiinni erottimesta ja jotka voidaan samalla helposti irrottaa kiinni jääneistä elementeistä, mikä tehostaa puhdistusta.

Olemme valmiita toimittamaan tilauksesta magneettierottimia, joiden mitat asiakas valitsee.
Magneettiset parametrit, toiminta-alue ja mitat mukautetaan asiakkaan tarpeiden ja odotusten mukaan.

Magneettikenttä magneettinavan pinnan keskellä on ~0,155 [T].

Magneettikenttä magneettinavan pinnan reunalla (max.) on ~0,250 [T].

Magneettikenttä magneettinapojen välisen pinnan keskellä on ~0,165 [T].

Magneettikenttä magneettinapojen välisen pinnan keskellä etäisyydellä:
55 mm: n etäisyys erottimesta on ~0,140 [T]
100 mm: n etäisyys erottimesta on ~0,094 [T]
150 mm: n etäisyys erottimesta on ~0,067 [T]
200 mm: n etäisyys erottimesta on ~0,048 [T]
250 mm: n etäisyys erottimesta on ~0,036 [T]
300 mm: n etäisyys erottimesta on ~0,026 [T]
400 mm: n etäisyys erottimesta on ~0,015 [T ].

Esimerkkinä kiinnittymisalue eri kiinnittyvien esineiden osalta:
ruuvin korkit M5-M10 - n. 210 mm,
vasara 2 kg - n. 275 mm,
litteä jakoavain 13/17 - n. 460 mm,
rautanaulat - n. 480 mm .

Magneettierottimessa käytettiin sintrattuja ferriittimagneetteja.
Ferriittimagneeteilla varustettujen magneettierottimien maksimi käyttölämpötila on noin 250°[C].

Varoitus! Varomaton käsittely voi aiheuttaa vakavia käsivammoja !

Erottimen paino on: ~500,0 [kg] + ~10,2 [kg] puhdistuslevy.
