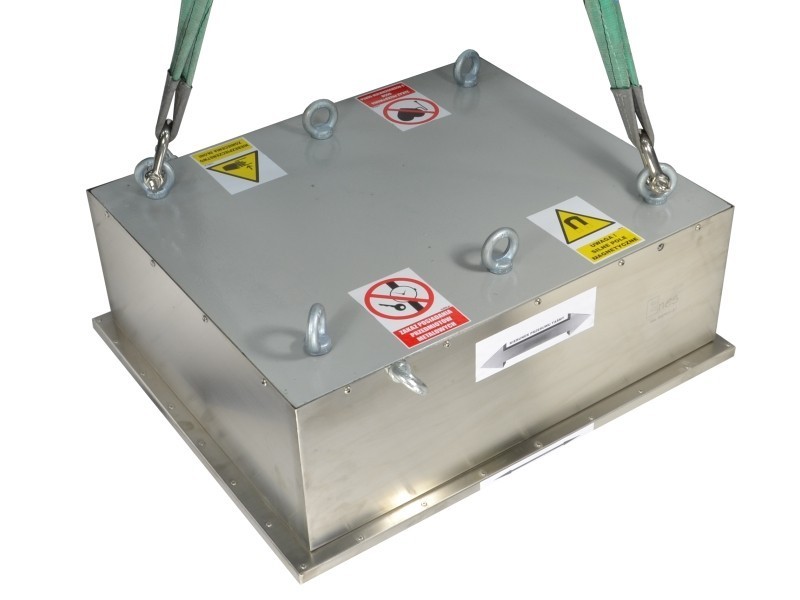

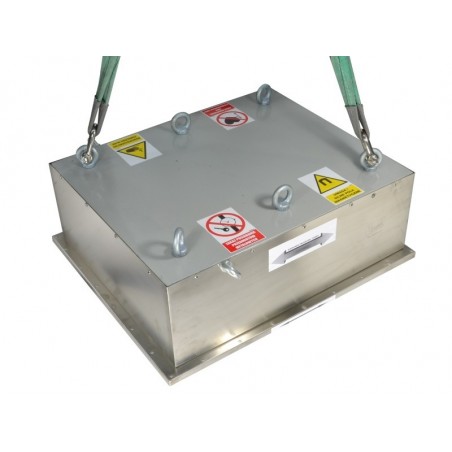

Závesný magnet na separáciu železa 750x630x253 / F s čistiacou doskou

Separátor namontovaný nad letom pásového dopravníka sa používa na zachytávanie nežiaducich oceľových a železných prvkov z prepravovaných látok (potravinársky priemysel, spracovanie plastov, minerálnych surovín, recyklácia atď.). Namontovaný pod určitým uhlom môže byť užitočný aj ako žľabový separátor. Vzduchotesný kryt vyrobený z kyselinovzdornej ocele obsahuje magnetický systém zostavený z feritových magnetov. Je to spodná plocha separátora, ktorá je magneticky aktívna. Smer posuvu pásky je pozdĺž rozmeru 750 mm. Vrchná časť separátora je vybavená šiestimi skrutkovacími otvormi M16, v ktorých sú zaskrutkované oká používané na zavesenie. Dve dlhšie bočné plochy separátora sú vybavené dvoma skrutkovacími otvormi M12 s dvoma očkami, do ktorých sa zaskrutkujú očká používané na zavesenie počas montáže na pracovisku alebo čistenia.

Čistiaca doska je vyrobená z kyselinovzdornej ocele a mäkkého hliníka a chráni povrch separátora pred poškodením spôsobeným nárazmi zachytených prvkov. Dva pásy magnetického plechu z mäkkého kovu zabudované do dosky spôsobujú, že držia na separátore a zároveň sa dajú ľahko vytrhnúť so zachytenými prvkami, čím sa zefektívňuje čistenie.

Na objednávku sme pripravení dodať magnetické odlučovače s rozmermi, ktoré si zákazník zvolí.
Magnetické parametre, rozsah činnosti a rozmery sa upravujú podľa potrieb a očakávaní Klienta.

Magnetické pole v strede povrchu magnetického pólu je ~0,155 [T].

Magnetické pole na okraji povrchu magnetického pólu (max.) je ~0,250 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi je ~0,165 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi vo vzdialenosti:
55 mm od separátora je ~0,140 [T]
100 mm od separátora je ~0,094 [T]
150 mm od separátora je ~0,067 [T]
200 mm od separátora je ~0,048 [T]
250 mm od separátora je ~0,036 [T]
300 mm od separátora je ~0,026 [T]
400 mm od separátora je ~0,015 [T ]

Ako príklad uvádzame rozsah zachytenia rôznych zachytených predmetov:
uzávery skrutiek M5-M10 - cca 210 mm,
kladivo 2 kg - cca 275 mm,
plochý kľúč 13/17 - cca 460 mm,
železné klince - cca 480 mm .

V magnetickom separátore boli použité spekané feritové magnety.
Maximálna pracovná teplota magnetických separátorov s feritovými magnetmi je približne 250°[C].

Pozor! Neopatrná manipulácia môže spôsobiť vážne poranenie rúk !

Hmotnosť separátora je: ~500,0 [kg] + ~10,2 [kg] čistiaca doska
