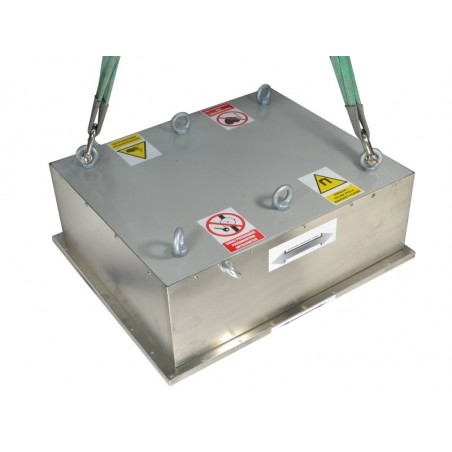

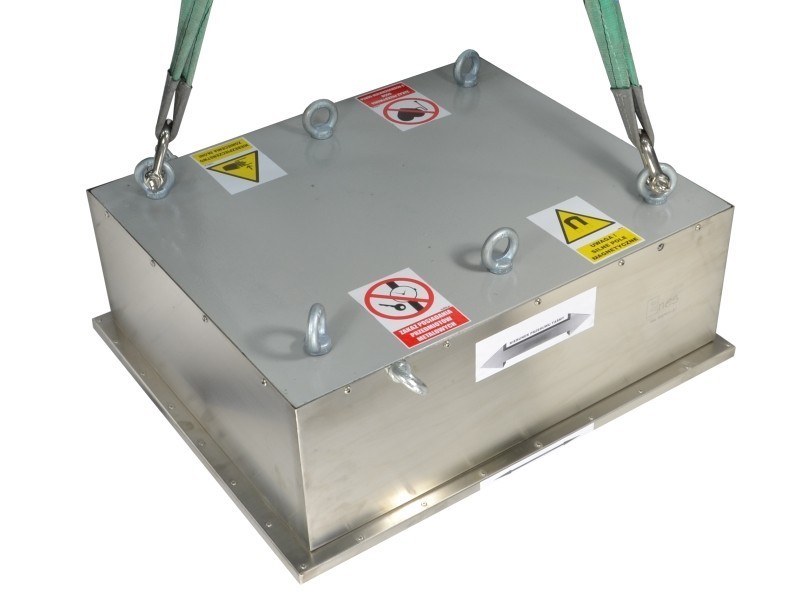

Piekaramais magnēts dzelzs atdalīšanai 750x630x253 / F ar tīrīšanas plāksni

Separatoru, kas uzstādīts virs lentes konveijera lidojuma, izmanto nevēlamo tērauda un dzelzs elementu izķeršanai no transportējamām vielām (pārtikas rūpniecība, plastmasas, minerālvielu, minerālvielu izejvielu pārstrāde, otrreizējā pārstrāde utt.). Uzstādīts noteiktā leņķī, tas var būt noderīgs arī kā izpletņu separators. Hermētiskā korpusā, kas izgatavots no skābes izturīga tērauda, ir magnētiskā sistēma, kas samontēta ar ferīta magnētiem. Tā ir separatora apakšējā virsma, kas ir magnētiski aktīva. Lentes padeves virziens ir 750 mm garumā. Separatora augšdaļa ir aprīkota ar sešām ieskrūvējamām atverēm M16, kurās ieskrūvē piekāršanai izmantotās acis. Abas separatora garākās sānu virsmas ir aprīkotas ar divām skrūvējamām atverēm M12 ar divām acīm, kurās ieskrūvē acis, ko izmanto piestiprināšanai montāžas laikā darba vietā vai tīrīšanas laikā.

Tīrīšanas plāksne ir izgatavota no skābes necaurlaidīga tērauda un mīksta alumīnija, kas aizsargā separatora virsmu no bojājumiem, ko izraisa noķerto elementu triecieni. Plāksnē iebūvētas divas magnētiskas mīksta metāla loksnes sloksnes, kas piestiprina separatoru un tajā pašā laikā var viegli izraut no tā noķertos elementus, tādējādi racionalizējot tīrīšanu.

Pēc pasūtījuma mēs esam gatavi piegādāt magnētiskos separatorus ar klientu izvēlētiem izmēriem.
Magnētiskie parametri, darbības diapazons un izmēri tiek pielāgoti atbilstoši Klienta vajadzībām un vēlmēm.

Magnētiskais lauks magnētiskā pola virsmas centrā ir ~0,155 [T].

Magnētiskais lauks magnētiskā pola virsmas malā (maks.) ir ~0,250 [T].

Magnētiskais lauks virsmas centrā starp magnētiskajiem poliem ir ~0,165 [T].

Magnētiskais lauks virsmas centrā starp magnētiskajiem poliem attālumā:
55 mm no separatora ir ~0,140 [T]
100 mm no separatora ir ~0,094 [T]
150 mm no separatora ir ~0,067 [T]
200 mm no separatora ir ~0,048 [T]
250 mm no separatora ir ~0,036 [T]
300 mm no separatora ir ~0,026 [T]
400 mm no separatora ir ~0,015 [T ]

Piemēram, dažādu noķerto priekšmetu noķeršanas diapazons:
skrūvju vāciņi M5-M10 - aptuveni 210 mm,
āmurs 2 kg - aptuveni 275 mm,
plakana atslēga 13/17 - aptuveni 460 mm,
dzelzs naglas - aptuveni 480 mm .

Magnētiskajā separatorā tika izmantoti saķepināti ferīta magnēti.
Magnētisko separatoru ar ferīta magnētiem maksimālā darba temperatūra ir aptuveni 250°[C].

Uzmanību! Neuzmanīga apiešanās ar magnētiem var izraisīt nopietnas roku traumas !

Separatora svars ir: ~500,0 [kg] + ~10,2 [kg] tīrīšanas plāksne.
