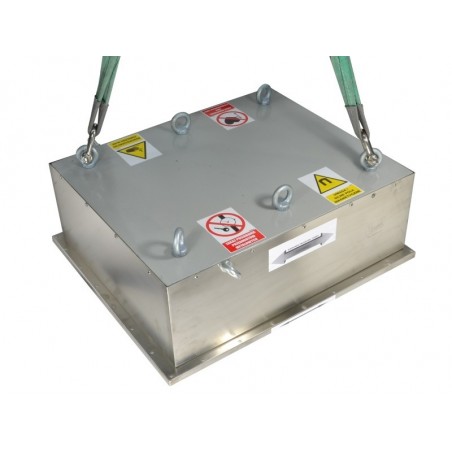

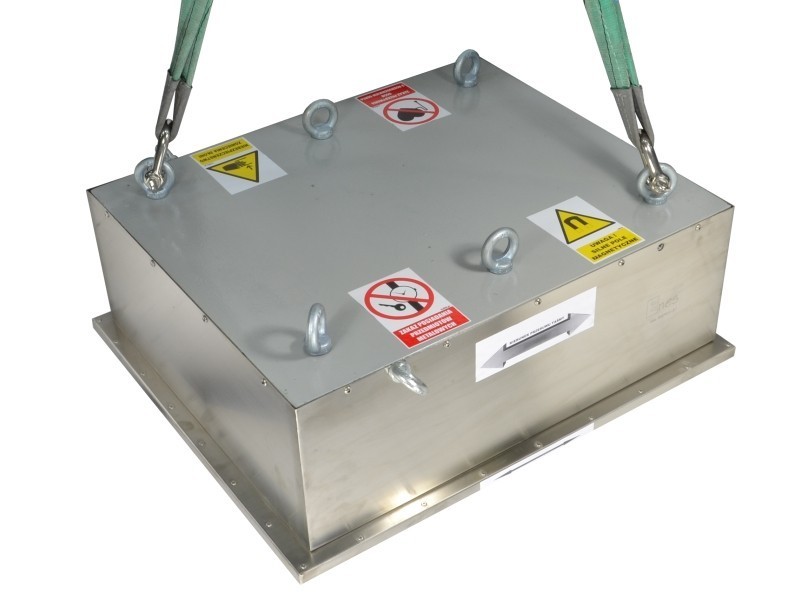

Upphängd magnet för järnseparation 750x630x253 / F med rensplatta

Separatorn som är monterad ovanför en bandtransportör används för att fånga upp oönskade stål- och järnelement från transporterade ämnen (livsmedelsindustri, bearbetning av plast, mineralråvaror, återvinning etc.) Monterad i en viss vinkel kan den vara användbar även som en rännseparator. Det lufttäta höljet av syrafast stål innehåller ett magnetsystem med ferritmagneter. Det är separatorns bottenyta som är magnetiskt aktiv. Bandets matningsriktning är längs dimensionen 750 mm. Separatorns ovansida är försedd med sex skruvade öppningar M16, där ögonen som används för upphängning skruvas fast. Avskiljarens två längre sidor är försedda med två skruvöppningar M12 med två öglor, där öglor som används för upphängning vid montering på arbetsplatsen eller rengöring skruvas fast.

Rengöringsplåten är tillverkad av syrafast stål och mjuk aluminium, vilket skyddar avskiljarens yta från skador orsakade av stötar från fångade element. Två remsor av magnetisk mjuk metallplåt som är inbyggda i plattan gör att den håller fast vid avskiljaren och samtidigt lätt kan rivas ut med fångade element, vilket effektiviserar rengöringen.

På beställning är vi redo att leverera magnetiska separatorer med mått som väljs av kunden.
Magnetiska parametrar, aktivitetsområde och dimensioner justeras efter kundens behov och förväntningar.

Magnetfältet i mitten av ytan på den magnetiska polen är ~0,155 [T].

Magnetfältet på kanten av ytan på den magnetiska polen (max.) är ~0,250 [T].

Magnetfältet i mitten av ytan mellan de magnetiska polerna är ~0,165 [T].

Magnetfältet i mitten av ytan mellan magnetpolerna på ett avstånd av:
55 mm från separatorn är ~0,140 [T]
100 mm från separatorn är ~0,094 [T]
150 mm från separatorn är ~0,067 [T]
200 mm från separatorn är ~0,048 [T]
250 mm från separatorn är ~0 ,036 [T]
300 mm frånseparatornär ~0,026 [T]
400 mm från separatorn är ~0 ,015 [T ]

Som exempel, fångstområde för olika fångade föremål:
skruvlock M5-M10 - ca.210 mm,
hammare 2kg - ca.275 mm,
plattnyckel 13/17 - ca.460 mm,
järnspik - ca.480 mm.

I magnetseparatorn användes sintrade ferritmagneter.
Max. arbetstemperatur för magnetseparatorer med ferritmagneter är ca. 250°[C].

Varning för ovarsam hantering! Oförsiktig hantering kan orsaka allvarliga handskador!

Separatorns vikt är: ~500,0 [kg] + ~10,2 [kg] rensplatta
