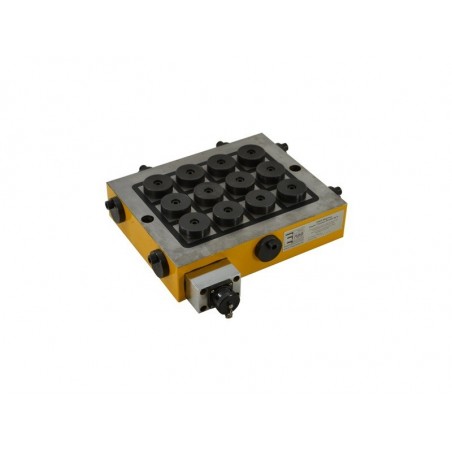

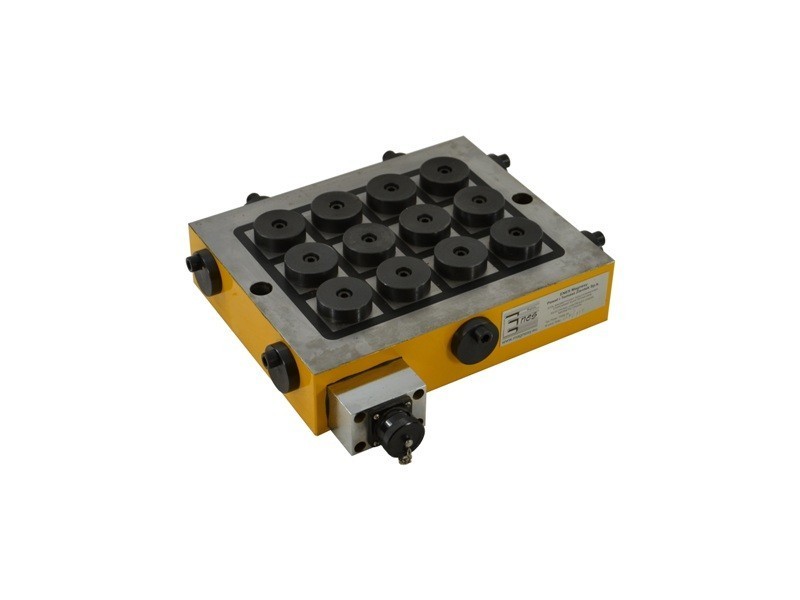

Elektropermanentní magnetické sklíčidlo TSSE-3026

Elektropermanentní magnetická sklíčidla řady TSSE jsou nejnovějším výdobytkem technologie feromagnetického upínání obrobků. Obrovské upínací síly je dosaženo díky použití neodymových a alnico magnetů indukovaných proudovým impulsem. Sklíčidlo je napájeno střídavým proudem o napětí 400 V a frekvenci 45-65 Hz. Zařízení má stupeň krytí IP43. Lze jej ovládat přímo pomocí přiloženého ovladače, kabelového dálkového ovládání nebo pomocí řídicí jednotky PLC (obrázek níže):

Sklíčidlo má nastavitelnou upínací sílu v rozsahu 1-8 a lze jej používat v sadách (řízených jedním ovladačem) pro upínání velkých obrobků. Sada je standardně vybavena ovladačem pro 1 sklíčidlo, ale je možné objednat ovladač, který může ovládat dvě nebo více sklíčidel současně, takže velikost upínaných obrobků je neomezená.
Pokud námi nabízená sklíčidla neodpovídají vašim požadavkům, je možné objednat sklíčidlo s požadovanou velikostí.
Konstrukce zařízení zajišťuje vysokou úroveň bezpečnosti pro uživatele, která vyplývá z možnosti odpojení napájení (možnost odpojení napájení po zmagnetizování), a také vysokou energetickou účinnost dokonce až 95 % ve srovnání s elektromagnetickými sklíčidly (která vyžadují nepřetržité napájení). Magnetická pole, která nepřicházejí do kontaktu s upnutým obrobkem, nejsou zmagnetována. Díky jednotné konstrukci těla sklíčidla je zařízení mimořádně tuhé a odolné, přičemž precizní zpracování zaručuje vysokou přesnost obrábění obrobku. Pracovní plochu tvoří čtvercová magnetická pole o rozměrech 50 x 50 mm, která jsou od sebe izolována vrstvou epoxidové pryskyřice. Magnetické póly jsou uspořádány střídavě do šachovnicového vzoru. V případě extrémních parametrů obrábění lze k dodatečné fixaci obráběného obrobku použít excentrické dorazy namontované na hranách sklíčidla. Konstrukce sklíčidla umožňuje obrábět obrobek z pěti stran v jedné upínací poloze. Sklíčidlo je také vybaveno přídavnými kruhovými tyčovými díly, které umožňují vrtání skrz otvory (chrání sklíčidlo před poškozením) a umožňují upnutí obrobků nepravidelných tvarů. Pro zvýšení přesnosti obrábění se doporučuje používat také plovoucí pólové dílce.
K největším výhodám sklíčidel TSSE však patří možnost automatizace provozu sklíčidla a jeho synchronizace s obráběcím strojem a také možnost odpojení napájení při obrábění. Vzhledem k tomu, že stav pracovní plochy má velmi velký vliv na upínací sílu, lze pracovní plochu regenerovat broušením - a to až do tloušťky 5 mm sklíčidla.

Níže je uvedeno schéma sklíčidla, které ukazuje i způsob spojení jeho prvků do jedné sady:

Návod k obsluze je v příloze.
