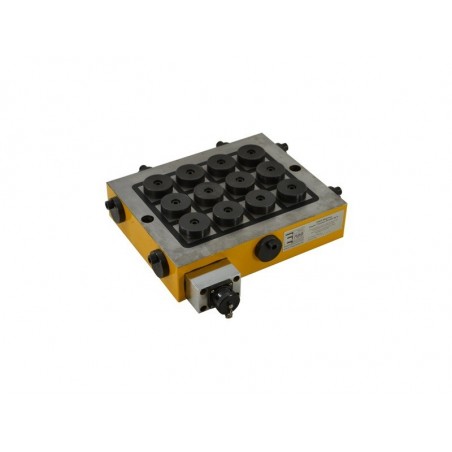

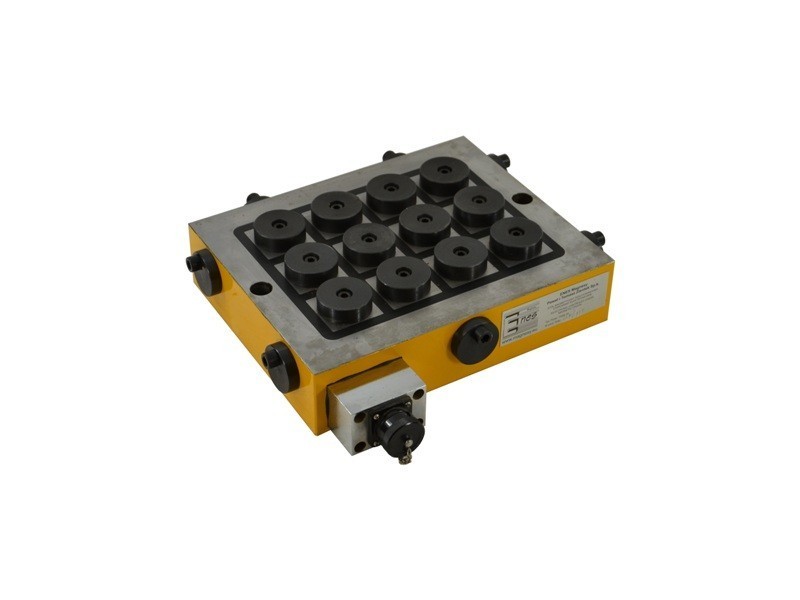

Електропостійний магнітний патрон TSSE-3026

Електропостійні магнітні патрони серії TSSE - це останні досягнення в технології затиску феромагнітних заготовок. Величезна сила затиску досягається завдяки використанню неодимових і алнікових магнітів, індукованих імпульсом струму. Живлення патрона здійснюється змінним струмом напругою 400 В і частотою 45-65 Гц. Пристрій має клас захисту IP43. Керувати ним можна безпосередньо за допомогою контролера, що входить до комплекту, дротового пульта дистанційного керування або за допомогою контролера ПЛК (малюнок нижче):

Патрон має регульоване зусилля затиску в діапазоні 1-8 і може використовуватися в комплектах (керованих одним контролером) для затиску великих заготовок. Стандартно комплект оснащений контролером для 1 патрона, але є можливість замовити контролер, який може керувати двома або більше патронами одночасно, таким чином, розмір затискуваних заготовок необмежений.
Якщо пропоновані нами патрони не відповідають вашим вимогам, є можливість замовити патрон із запитуваним розміром.
Конструкція пристрою забезпечує високий рівень безпеки для користувача, що випливає з можливості відключення електроживлення (можливість відключення електроживлення після намагнічування), а також високу енергоефективність навіть до 95% в порівнянні з електромагнітними патронами (які вимагають безперервного електроживлення). Магнітні поля, які не контактують із затиснутою заготовкою, не намагнічуються. Завдяки однорідній структурі корпусу патрона, пристрій є надзвичайно жорстким і міцним, а точне виготовлення гарантує високу точність обробки заготовки. Робоча поверхня складається з квадратних магнітних полів розміром 50 х 50 мм, ізольованих один від одного шаром епоксидної смоли. Магнітні полюси розташовані по черзі в шаховому порядку. У разі екстремальних параметрів обробки для додаткової фіксації оброблюваної заготовки можна використовувати ексцентрикові упори, встановлені по краях патрона. Конструкція патрона дозволяє обробляти заготовку з п'яти сторін в одному затискному положенні. Патрон також оснащений додатковими круглими стійками, які дозволяють свердлити наскрізні отвори (для захисту патрона від пошкоджень) і дозволяють затискати заготовки неправильної форми. Для підвищення точності обробки також рекомендується використовувати плаваючі полюсні елементи.
Однак до найбільших переваг патронів TSSE можна віднести можливість автоматизації роботи патрона і синхронізації його з верстатом, а також можливість відключення електроживлення під час обробки. У зв'язку з тим, що стан робочої поверхні має дуже великий вплив на силу затиску, робочу поверхню можна регенерувати шліфуванням - навіть до 5 мм від товщини патрона.

Схематичне зображення патрона, на якому також показано, як з'єднати його елементи в один комплект, наведено нижче:

Інструкція з експлуатації знаходиться у додатку.
