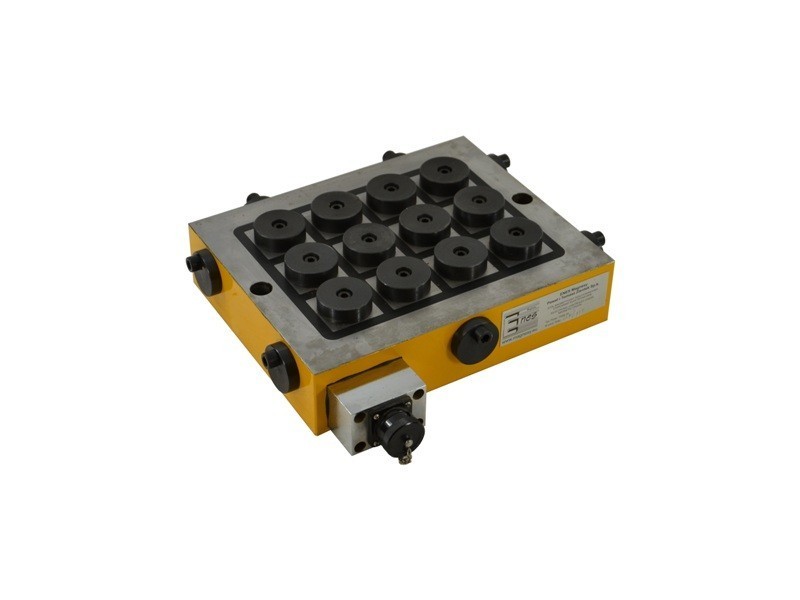

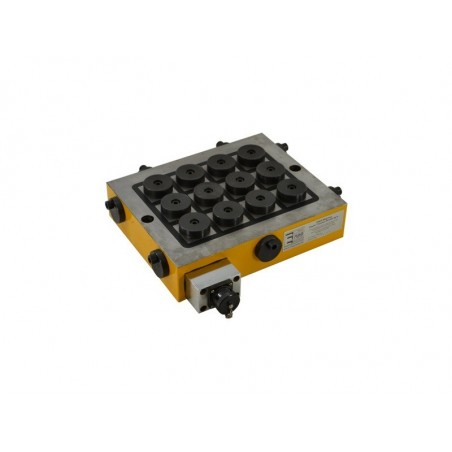

Elektropermanentné magnetické skľučovadlo TSSE-3026

Elektropermanentné magnetické skľučovadlá série TSSE sú najnovším výdobytkom technológie feromagnetického upínania obrobkov. Obrovská upínacia sila sa dosahuje vďaka použitiu neodymových a alnikových magnetov indukovaných prúdovým impulzom. Upínač je napájaný striedavým prúdom s napätím 400 V a frekvenciou 45 - 65 Hz. Zariadenie má stupeň ochrany IP43. Možno ho ovládať priamo prostredníctvom dodaného ovládača, káblového diaľkového ovládania alebo prostredníctvom PLC regulátora (obrázok nižšie):

Sklíčidlo má nastaviteľnú upínaciu silu v rozsahu 1-8 a môže sa používať v súpravách (riadených jedným ovládačom) na upínanie veľkých obrobkov. Štandardne je súprava vybavená ovládačom pre 1 skľučovadlo, ale je možné objednať ovládač, ktorý dokáže ovládať dve alebo viac skľučovadiel súčasne, takže veľkosť upínaných obrobkov je neobmedzená.
Ak nami ponúkané skľučovadlá nezodpovedajú vašim požiadavkám, je možné objednať skľučovadlo s požadovanou veľkosťou.
Konštrukcia zariadenia zaručuje vysokú úroveň bezpečnosti používateľa, ktorá vyplýva z možnosti odpojenia napájania (možnosť odpojenia napájania po zmagnetizovaní), ako aj vysokú energetickú účinnosť dokonca až 95 % v porovnaní s elektromagnetickými skľučovadlami (ktoré vyžadujú nepretržité napájanie). Magnetické polia, ktoré neprichádzajú do kontaktu s upnutým obrobkom, nie sú zmagnetizované. Vďaka jednotnej konštrukcii tela skľučovadla je zariadenie mimoriadne tuhé a odolné, pričom precízne spracovanie zaručuje vysokú presnosť obrábania obrobkov. Pracovnú plochu tvoria štvorcové magnetické polia s rozmermi 50 x 50 mm, ktoré sú od seba izolované vrstvou epoxidovej živice. Magnetické póly sú usporiadané striedavo v šachovnicovom vzore. V prípade extrémnych parametrov obrábania možno na dodatočnú fixáciu obrábaného obrobku použiť excentrické dorazy namontované na okrajoch skľučovadla. Konštrukcia skľučovadla umožňuje obrábanie obrobku z piatich strán v jednej upínacej polohe. Sklíčidlo je vybavené aj prídavnými kruhovými tyčami, ktoré umožňujú vŕtanie priechodných otvorov (na ochranu skľučovadla pred poškodením) a umožňujú upínanie obrobkov nepravidelných tvarov. Na zvýšenie presnosti obrábania sa odporúča používať aj plávajúce tyčové kusy.
Medzi najväčšie výhody skľučovadiel TSSE však patrí možnosť automatizovať prevádzku skľučovadla a synchronizovať ho s obrábacím strojom, ako aj možnosť odpojiť napájanie pri obrábaní. Vzhľadom na to, že stav pracovnej plochy má veľmi veľký vplyv na upínaciu silu, pracovnú plochu možno regenerovať brúsením - a to až do hrúbky 5 mm skľučovadla.

Schéma skľučovadla, ktorá ukazuje aj spôsob spojenia jeho prvkov do jednej súpravy, je uvedená nižšie:

Návod na obsluhu sa nachádza v prílohe.
