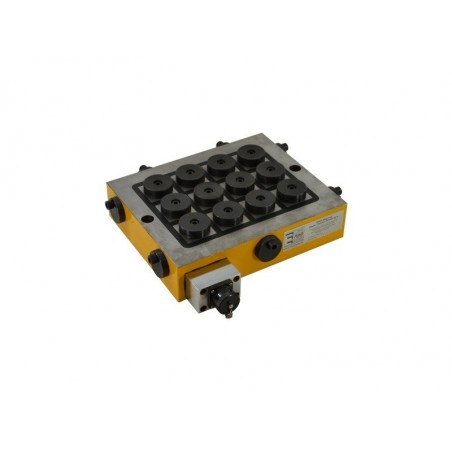

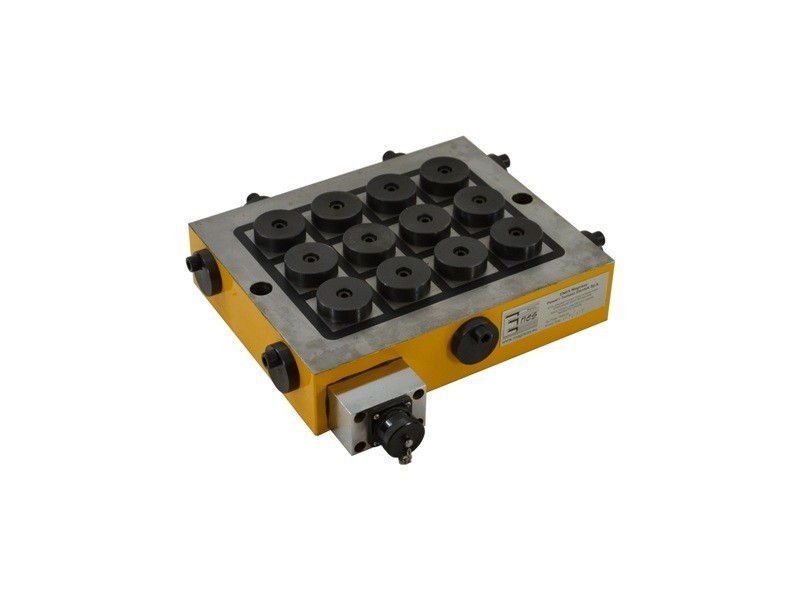

Elektropermanent magnetisk chuck TSSE-3026

TSSE-seriens elektropermanenta magnetchuckar är de senaste landvinningarna inom ferromagnetisk fastspänningsteknik för arbetsstycken. En enorm fastspänningskraft uppnås genom användning av neodym- och alnico-magneter som induceras av en strömpuls. Chucken försörjs med växelström med en spänning på 400 V och en frekvens på 45-65 Hz. Enheten har skyddsklass IP43. Den kan styras direkt via den medföljande styrenheten, trådbunden fjärrkontroll eller via en PLC-styrenhet (bilden nedan):

Chucken har justerbar spännkraft inom intervallet 1-8 och kan användas i satser (styrda av en enda styrenhet) för fastspänning av stora arbetsstycken. Som standard är satsen utrustad med en styrenhet för 1 chuck, men det är möjligt att beställa en styrenhet som kan styra två eller flera chuckar samtidigt, så storleken på arbetsstycken som ska spännas fast är obegränsad.
Om de chuckar som erbjuds av oss inte matchar dina krav är det möjligt att beställa en chuck med en önskad storlek.
Enhetens konstruktion garanterar en hög säkerhetsnivå för användaren, vilket beror på möjligheten att koppla bort strömförsörjningen (möjligheten att koppla bort strömförsörjningen efter magnetisering), samt en hög energieffektivitet på upp till 95% jämfört med elektromagnetiska chuckar (som kräver kontinuerlig strömförsörjning). Magnetfält, som inte kommer i kontakt med det fastspända arbetsstycket, magnetiseras inte. På grund av den enhetliga strukturen hos chuckens kropp är enheten extremt styv och hållbar, medan det exakta utförandet garanterar en hög noggrannhet vid bearbetning av arbetsstycket. Arbetsytan består av kvadratiska magnetfält med en storlek på 50 x 50 mm, isolerade från varandra med ett lager av epoxiharts. Magnetpolerna är omväxlande placerade i ett rutmönster. Vid extrema bearbetningsparametrar kan excentriska stopp monterade på chuckens kanter användas för att ytterligare fixera arbetsstycket som ska bearbetas. Chuckens konstruktion gör det möjligt att bearbeta ett arbetsstycke från fem sidor i en enda fastspänningsposition. Chucken är också utrustad med extra cirkulära polstycken som möjliggör genomgående hålborrning (för att skydda chucken mot skador) och gör det möjligt att spänna fast arbetsstycken med oregelbundna former. För att öka bearbetningsnoggrannheten rekommenderas även användning av flytande polstycken.
Till de största fördelarna med TSSE-chuckar hör dock möjligheten att automatisera chuckens drift och synkronisera den med en verktygsmaskin, samt möjligheten att koppla bort strömförsörjningen under bearbetningen. Eftersom arbetsytans skick har en mycket stor inverkan på klämkraften kan arbetsytan regenereras genom slipning - även upp till 5 mm av chuckens tjocklek.

Nedan visas en schematisk bild av chucken, som också visar hur man kopplar ihop dess delar till en sats:

Bruksanvisningen finns i den bifogade bilagan.
