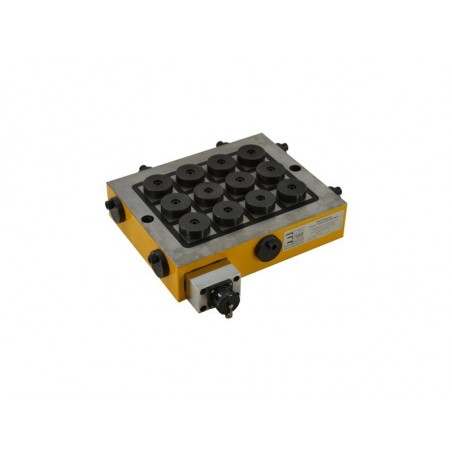

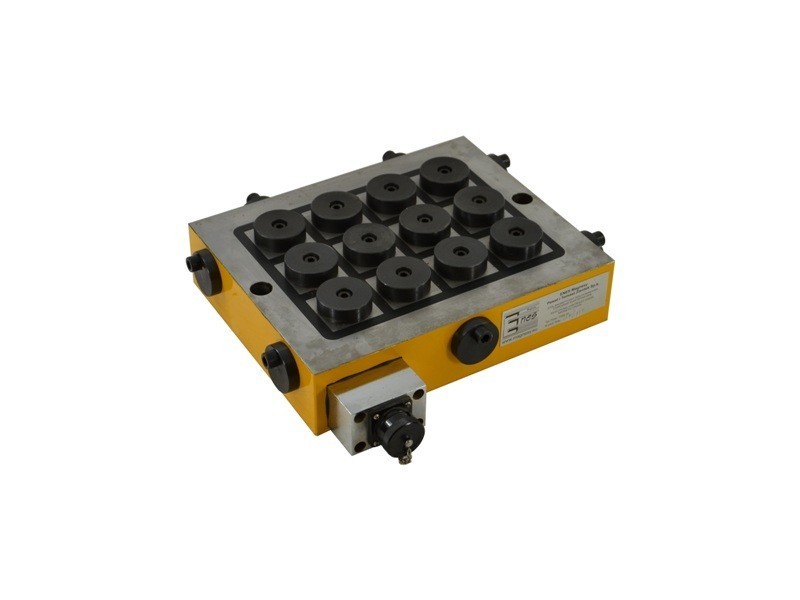

Elektro-permanente magnetische klauwplaat TSSE-3026

De TSSE-serie elektro-permanente magnetische klauwplaten zijn de nieuwste ontwikkelingen op het gebied van ferromagnetische werkstukklemmingstechnologie. Er wordt een enorme klemkracht bereikt door het gebruik van neodymium- en alnico-magneten die worden geïnduceerd door een stroompuls. De klauwplaat wordt gevoed met wisselstroom met een spanning van 400 V en een frequentie van 45-65 Hz. Het apparaat heeft beschermingsklasse IP43. Het kan rechtstreeks worden bediend via de meegeleverde controller, bekabelde afstandsbediening of via een PLC-besturing (zie onderstaande afbeelding):

De klauwplaat heeft een instelbare klemkracht binnen het bereik van 1-8 en kan worden gebruikt in sets (bestuurd door een enkele controller) voor het klemmen van grote werkstukken. Standaard wordt de set geleverd met een besturing voor 1 klauwplaat, maar het is mogelijk om een besturing te bestellen die twee of meer klauwplaten tegelijk kan besturen, zodat de grootte van de op te spannen werkstukken onbeperkt is.
Als de door ons aangeboden klauwplaten niet aan uw eisen voldoen, is het mogelijk om een klauwplaat met een gewenste maat te bestellen.
Het ontwerp van het apparaat garandeert een hoge mate van veiligheid voor de gebruiker, die voortvloeit uit de mogelijkheid om de stroomtoevoer los te koppelen (de mogelijkheid om de stroomtoevoer los te koppelen na magnetisatie), evenals een hoge energie-efficiëntie, zelfs tot 95% in vergelijking met elektromagnetische klauwplaten (die een continue stroomtoevoer vereisen). Magnetische velden die niet in contact komen met het opgespannen werkstuk, worden niet gemagnetiseerd. Door de uniforme structuur van het lichaam van de klauwplaat is het apparaat extreem stijf en duurzaam, terwijl de nauwkeurige afwerking een hoge nauwkeurigheid van de werkstukbewerking garandeert. Het werkoppervlak bestaat uit vierkante magneetvelden met een afmeting van 50 x 50 mm, van elkaar geïsoleerd met een laag epoxyhars. De magnetische polen zijn onderling verwisselbaar gerangschikt in een dambordpatroon. Bij extreme bewerkingsparameters kunnen excentrische aanslagen aan de randen van de klauwplaat worden gebruikt om het te bewerken werkstuk extra te fixeren. Het ontwerp van de klauwplaat maakt het mogelijk om een werkstuk aan vijf zijden in één enkele klempositie te bewerken. De klauwplaat is ook uitgerust met extra ronde poolstukken waarmee doorlopende gaten kunnen worden geboord (om de klauwplaat te beschermen tegen beschadiging) en waarmee werkstukken met onregelmatige vormen kunnen worden opgespannen. Om de nauwkeurigheid van de bewerking te verhogen, wordt ook aanbevolen om zwevende poolstukken te gebruiken.
De grootste voordelen van TSSE klauwplaten zijn echter de mogelijkheid om de werking van de klauwplaat te automatiseren en te synchroniseren met een bewerkingsmachine, en de mogelijkheid om de stroomtoevoer los te koppelen tijdens het bewerken. Omdat de toestand van het werkoppervlak een zeer grote invloed heeft op de spankracht, kan het werkoppervlak worden geregenereerd door slijpen - zelfs tot 5 mm van de klauwplaatdikte.

Hieronder ziet u een schematisch diagram van de klauwplaat, dat ook laat zien hoe de elementen in één set kunnen worden verbonden:

De handleiding zit in de bijlage.
