Zvedací magnet FX-VV150 HOT

Zvedací magnety řady FX-VV HOT se používají především pro zvedání a manipulaci s horkými obrobky, a to až do teploty 300 °C. Magnetické pole zvedacích magnetů je generováno neodymovými magnety. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páčky.
Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečná také při manipulaci s plechy, deskami, profily, úhelníky, kanály, čtyřhrannými trubkami a dalšími velkými železnými součástmi.

Všechny ocelové součásti zvedacích magnetů řady FX jsou poniklované, což jim dodává zvýšenou odolnost proti korozi. Jedná se o jedinečnou vlastnost, která platí pro všechny zvedací magnety řady FX-VV HOT.

Skutečná zdvihací kapacita jednotlivých zvedacích magnetů závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků.

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedáky se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

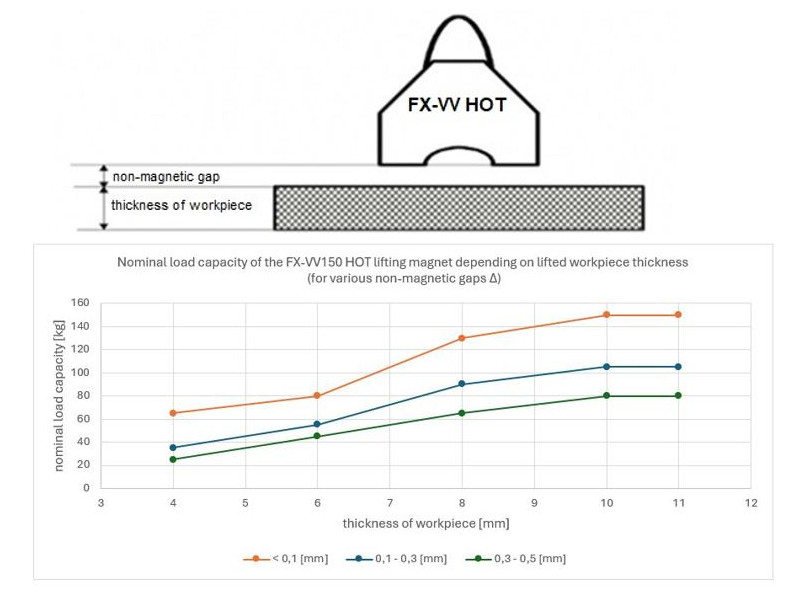

Před zahájením práce je důležité vzít v úvahu procentuální závislost nosnosti na tloušťce zvedané oceli (křivky nosnosti naleznete v návodu).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ velikosti vzduchové mezery mezi povrchem zdvihacích magnetů a zvedaným obrobkem (pro jednotlivé zdvihací magnety jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

Nosnost závisí na vzduchové mezeře mezi povrchem zdvihacího magnetu a zvedaným obrobkem. Pokud je drsnost povrchu zátěže Ra menší než 6,3 μm, nosnost se nesníží. To platí pro velmi čistý, rovný a obroušený povrch. Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru mezi chapadlem a zvedaným obrobkem.

U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,1-0,3 mm).3-0,5 mm).
Před zahájením prací si v návodu zjistěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zvedacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší nosnost):

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku.

Zvedací magnety řady FX-VV HOT jsou speciálně navrženy pro použití při zvýšených teplotách. Lze je používat nepřetržitě při zvedání obrobků, jejichž teplota je ^250oC. Je možné zvedat i obrobky s vyšší teplotou, ale v takových případech nesmí být provoz nepřetržitý a musí být přestávky v kontaktu mezi zvedacím magnetem a horkým obrobkem. Kontakt s obrobkem, který má maximální teplotu ^300oC, může trvat maximálně 4 minuty, přičemž minimální doba ochlazování zvedacího magnetu je 4 minuty. Doba kontaktu upínače s obrobkem o teplotě ^350oCby neměla být delší než 1,5 minuty, poté by měl být upínač ochlazen. Práce s horkými obrobky při teplotě ^300oCa ^350oCsnižuje nosnost o 15, resp. 25 %.

Nabízíme:
- poradenství,
- služby: - servisní služby, - servisní služby, - servisní služby, - servisní služby,
- náhradní díly,
- každoroční kontroly a zkoušky nosnosti zdvihacích magnetů potvrzené certifikátem.

Magnet pro horké součásti 150 kg
