Tõstemagnet FX-VV150 HOT

Of	Hind neto	Hind bruto
1 tk.	€989.00	€1216.47

Kogus

Saadaval kogus:15 tk.

Tarneaeg: 8-10 tööpäeva

Esita küsimus

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kirjeldus

Pikkus: 195 [mm]
Laius: 64 [mm]
Kõrgus: 141 [mm]
Magnetitüüp: Neodüüm
Maksimaalne tõstevõime: 150 [kg]
Tõstetud elemendi minimaalne paksus: 4 [mm]
Maksimaalne töötemperatuur: 250 (ajutine 350 ) [°C]
Kaal: 5.5 [kg]
Tarneaeg: 8-10 tööpäeva

Nominaalne tõstevõime: 150 [kg]

Maksimaalne kandevõime (purunemiskoormus): >450 [kg] - Staatiliste katsete ohutustegur on 3,5 ja vastab standardile EN 13155:2021-05

ÄRGE tõstke koormusi, mis on suuremad kui nominaalne tõstevõime !

FX-VV HOT-seeria tõstemagneteid kasutatakse peamiselt kuni 300 °C kuumade detailide tõstmiseks ja käsitsemiseks. Tõstemagnetite magnetvälja tekitavad neodüümimagnetid. Need seadmed ei vaja mingit toiteallikaid. Magnetväli lülitatakse sisse ja välja käsitsi reguleeritava hoova abil.
Neid kasutatakse terasehoidlates, tehastes, ladudes, töökodades ja sadamates. Need on kasulikud ka lehtmetalli, plaatide, profiilide, nurkade, kanalite, kandiliste torude ja muude suurte mustmetallide käitlemiseks.

Iga FX-VV HOT-seeria tõstemagnetid kinnitame:

♦ 5-aastane garantii
♦ vastavusdeklaratsioon "CЄ"
♦ võimsuse mõõtmise protokoll
♦ kasutusjuhend
♦ kiirjuhend

Kõik FX tõstemagnetite teraskomponendid on nikeldatud, mis annab neile parema korrosioonikindluse. See on ainulaadne omadus, mis kehtib kõigi FX-VV HOT-seeria tõstemagnetite kohta.

Iga tõstemagneti tegelik tõstevõime sõltub järgmistest teguritest:

♦ tõstetavate detailide paksus ja kuju

minimaalne detaili paksus, mille puhul tõstukit saab kasutada

4 mm

Liiga õhukesed töödeldavad detailid võivad tõmmata nõrgalt, sest tõstemagnetite magnetväli ei ole täielikult ära kasutatud. Lisaks sellele painduvad õhukesed detailid ja nende kokkupuutepind tõstukiga väheneb, mistõttu tõmbejõud väheneb. Parim tõstetulemus saavutatakse piisavalt paksude toorikute puhul.

Tõstetava tooriku paksus, mille puhul tõstevõime on 100%.	10 mm

Enne töö alustamist on oluline arvestada tõstevõime protsentuaalset sõltuvust tõstetava terase paksusest (tõstevõime kõverad leiate kasutusjuhendist).

Ümarate detailide, näiteks torude, varraste, terasvõllide käsitsemisel väheneb maksimaalne kandevõime:

Tüüp	Võlli läbimõõt	Maksimaalne võlli pikkus	Maksimaalne kandevõime
FX-VV150 HOT	20-50 [mm]	3000 [mm]	75 [kg]

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ tõstemagneti pinna ja tõstetava detaili vahelise õhuvahe suurusest (iga tõstemagneti puhul on esitatud võimsuse karakteristikud sõltuvalt mittemagnetilise vahe suurusest).

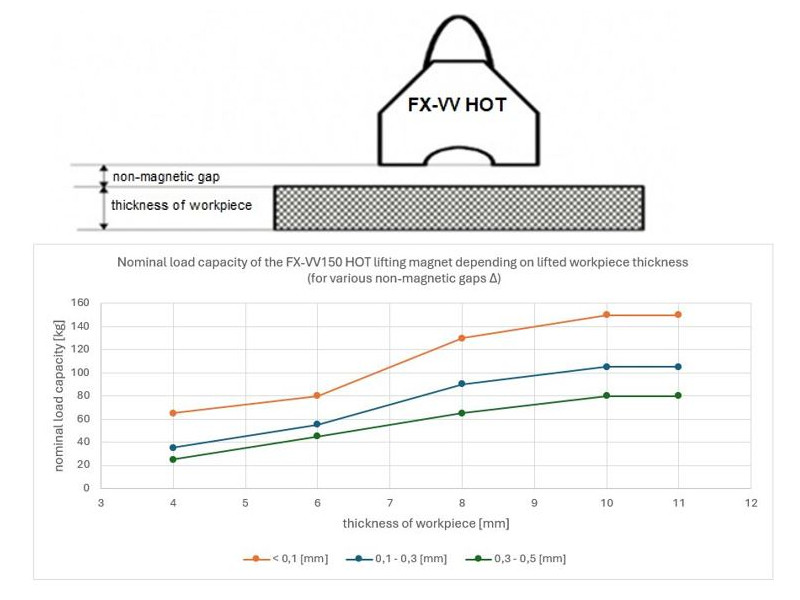

Tooriku paksus [mm]	FX-VV150 HOT nimikoormus [kg]
	Mittemagnetiline vahe D tõstemagnetite ja tõstetava detaili vahel
	D < 0,1 mm	D = 0,1-0,3 mm	D = 0,3-0,5 mm
10	150	105	80
8	130	90	65
6	80	55	45
4	65	35	25

Kandevõime sõltub tõstemagneti pinna ja tõstetava detaili vahelisest õhuvahest. Kui koormuse pinna karedus Ra on väiksem kui 6,3 μm, siis võimsus ei vähene. See kehtib väga puhta, tasase ja lihvitud pinna puhul. Kui tõstetavate materjalide pinnakaredus Ra on suurem kui 6,3 μm, tuleb arvestada haaratsite ja tõstetava tooriku vahelise vahega.

Roostes valtsitud pindade puhul võib eeldada, et vahe jääb vahemikku (0,1-0,3 mm), samas kui karedate poorsete pindade puhul on vahe hinnanguliselt vahemikus (0.3-0,5 mm).
Enne töö alustamist vaadake juhenditest koormuse kandevõime protsentuaalset suhet mittemagnetilise vahe funktsioonina.

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ tõstetava koorma koostisest (mida suurem on rauasisaldus, seda suurem on tõstevõime):

Tüüp	Nominaalne tõstevõime [kg]	Materjalile lubatud kandevõime * [kg]
FX-VV150	150	Madalsüsinikteras 100%	Kõrgsüsinikteras 90%	Madalalt legeeritud teras 75%	Malm 50%
FX-VV150	150	150	135	115	75

*) see on antud materjalist valmistatud komponendi lubatud koormus, kui seda ei vähendata muude tegurite (paksus, pinna kvaliteet, kuju) tõttu.

♦ ümbritseva keskkonna temperatuur ja tõstetava detaili temperatuur.

FX-VV HOT-seeria tõstemagnetid on spetsiaalselt ette nähtud kasutamiseks kõrgel temperatuuril. Neid saab pidevalt kasutada tõstetavate detailide puhul, mille temperatuur on ^250oC. Võimalik on tõsta ka kõrgema temperatuuriga töödeldavaid esemeid, kuid sellisel juhul ei tohi töö olla pidev ning tõstemagneti ja kuuma töödeldava eseme vahel peavad olema kontaktpausid. Kontakt toorikuga, mille maksimaalne temperatuur on ^300oC, võib kesta maksimaalselt 4 minutit, kusjuures tõstemagneti jahutusaeg on minimaalne. Klambri kokkupuuteaeg ^350oCtemperatuuriga toorikuga ei tohiks olla pikem kui 1,5 minutit, mille järel tuleb klamber jahutada. Töötamine ^300oCja ^350oCjuures kuumade toorikutega vähendab kandevõimet vastavalt 15 ja 25 protsenti.

Pakume:
- nõustamine,
- teenust,
- varuosad,
- iga-aastaseid ülevaatusi ja tõstemagnetite kandevõime teste, mida kinnitab sertifikaat.
