Aimant de levage FX-VV150 HOT

Les aimants de levage de la série FX-VV HOT sont principalement utilisés pour le levage et la manutention de pièces chaudes, jusqu'à 300°C. Le champ magnétique des aimants de levage est généré par des aimants en néodyme. Ces appareils ne nécessitent aucune alimentation électrique. Le champ magnétique est activé et désactivé par le réglage d'un levier manuel.
Ils sont utilisés dans les aciéries, les usines, les entrepôts, les ateliers et les docks. Ils sont également utiles pour manipuler des tôles, des plaques, des profilés, des angles, des canaux, des tubes carrés et d'autres composants ferreux de grande taille.

Tous les composants en acier des aimants de levage FX sont nickelés, ce qui leur confère une résistance accrue à la corrosion. Il s'agit d'une caractéristique unique qui s'applique à tous les aimants de levage de la série FX-VV HOT.

La capacité de levage réelle de chaque aimant de levage dépend des facteurs suivants :

♦ l'épaisseur et la forme des pièces à soulever

Les pièces trop fines peuvent être faiblement attirées car le champ magnétique des aimants de levage n'est pas pleinement utilisé. En outre, les pièces minces se plient et leur surface de contact avec les aimants de levage diminue, de sorte que la force de traction diminue. Les meilleures performances de levage sont obtenues avec des pièces suffisamment épaisses.

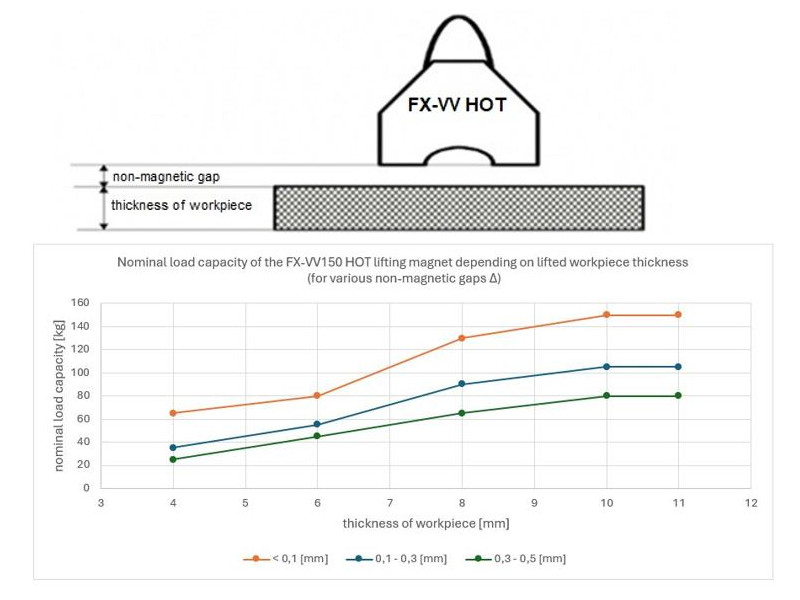

Avant de commencer le travail, il est important de considérer le pourcentage de dépendance de la capacité de levage en fonction de l'épaisseur de l'acier à soulever (les courbes de capacité de levage se trouvent dans le manuel).

Lors de la manipulation de pièces rondes telles que des tuyaux, des tiges, des arbres en acier, la capacité de charge maximale est réduite :

La capacité de levage réelle de chaque aimant de levage dépend également de :

♦ la taille de l'espace d'air entre la surface de levage et la pièce à soulever (pour chaque aimant de levage, les caractéristiques de capacité en fonction de la taille de l'espace non magnétique sont données).

La capacité de charge dépend de l'entrefer entre la surface de l'aimant de levage et la pièce à soulever. Si la rugosité de la surface de la charge Ra est inférieure à 6,3 μm, la capacité ne diminuera pas. C'est le cas pour une surface très propre, plane et poncée. Si la rugosité de la surface des matériaux à soulever Ra sera supérieure à 6,3 μm, il faudra tenir compte de l'écart entre la pince et la pièce à soulever.

Pour les surfaces laminées rouillées, on peut supposer un écart de l'ordre de (0,1-0,3 mm), tandis que pour les surfaces poreuses rugueuses, l'écart est estimé dans l'intervalle (0.3-0,5 mm).
Avant de commencer le travail, consultez les instructions pour connaître la relation en pourcentage de la capacité de charge en fonction de l'écart amagnétique.

La capacité de levage réelle de chaque aimant de levage dépend également de :

♦ La composition de la charge à lever (plus la teneur en fer est élevée, plus la capacité de levage est importante) :

*) il s'agit de la charge admissible pour une pièce fabriquée dans un matériau donné, si elle n'est pas réduite par d'autres facteurs (épaisseur, qualité de la surface, forme).

♦ la température ambiante et la température de la pièce à soulever

Les aimants de levage de la série FX-VV HOT sont spécialement conçus pour être utilisés à des températures élevées. Ils peuvent être utilisés en continu pour soulever des pièces dont la température est de ^250oC. Il est également possible de soulever des pièces dont la température est plus élevée, mais dans ce cas, l'opération ne doit pas être continue et il doit y avoir des pauses dans le contact entre l'aimant de levage et la pièce chaude. Le contact avec la pièce, dont la température maximale est de ^300oC, peut durer au maximum 4 minutes, avec un temps de refroidissement minimal pour l'aimant de levage. Le temps de contact de la pince avec une pièce à ^350oCne doit pas dépasser 1,5 minute, après quoi la pince doit être refroidie. Le travail avec des pièces chaudes à ^300oCet ^350oCréduit la capacité de charge de 15 et 25 pour cent respectivement.

Nous offrons :
- des conseils,
- service,
- pièces de rechange,
- des inspections annuelles et des tests de capacité de charge des aimants de levage, confirmés par un certificat.

Aimant pour composants chauds 150 kg
