Emelőmágnes FX-VV150 HOT

Az FX-VV HOT sorozat emelőmágneseit elsősorban forró munkadarabok emelésére és kezelésére használják, 300°C-ig. Az emelőmágnesek mágneses mezejét neodímium mágnesek hozzák létre. Ezek az eszközök nem igényelnek áramellátást. A mágneses mező be- és kikapcsolása egy kézi kar beállításával történik.
Acélgyárakban, gyárakban, raktárakban, műhelyekben és dokkokban használják őket. Hasznosak továbbá fémlemezek, lemezek, profilok, szögek, csatornák, négyszögletes csövek és más nagyméretű vasalkatrészek kezeléséhez.

Az FX emelőmágnesek minden acél alkatrésze nikkelezett, ami fokozott korrózióállóságot biztosít. Ez egy egyedülálló tulajdonság, amely az FX-VV HOT sorozat valamennyi emelőmágnesére vonatkozik.

Az egyes emelőmágnesek tényleges emelési kapacitása a következő tényezőktől függ:

♦ a megemelendő munkadarabok vastagsága és alakja

A túl vékony munkadarabok gyengén vonzódhatnak, mivel az emelőmágnesek mágneses mezeje nem hasznosul teljes mértékben. Ezenkívül a vékony munkadarabok meghajlanak, és az emelővel való érintkezési felületük csökken, így a húzóerő csökken. A legjobb emelési teljesítményt a kellően vastag munkadarabok esetében lehet elérni.

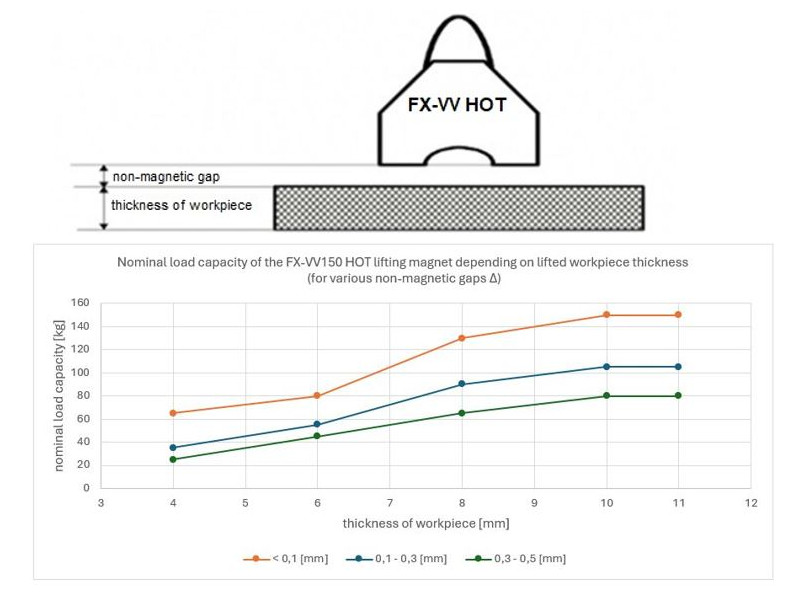

A munka megkezdése előtt fontos figyelembe venni az emelési kapacitás százalékos függését az emelni kívánt acél vastagságának függvényében (az emelési kapacitásgörbék megtalálhatók a kézikönyvben).

Kerek alkatrészek, például csövek, rudak, acéltengelyek kezelése esetén a maximális teherbírás csökken:

Az egyes emelőmágnesek tényleges emelési kapacitása függ a következőktől is:

♦ az emelőfelület és az emelni kívánt munkadarab közötti légrés mérete (az egyes emelőmágnesek esetében a kapacitásjellemzők a nem mágneses rés méretének függvényében vannak megadva).

A teherbírás az emelőmágnes felülete és a megemelendő munkadarab közötti légréstől függ. Ha a teher Ra felületi érdessége kisebb, mint 6,3 μm, a kapacitás nem csökken. Ez nagyon tiszta, sík és csiszolt felület esetén van így. Ha a megemelendő anyagok Ra felületi érdessége nagyobb lesz, mint 6,3 μm, akkor figyelembe kell venni a megfogó és a megemelendő munkadarab közötti hézagot.

Rozsdás hengerelt felületek esetén a hézag a (0,1-0,3 mm-es tartományban feltételezhető, míg durva porózus felületek esetén a hézag a (0.3-0,5 mm).
A munka megkezdése előtt olvassa el az utasításokat a teherbírás százalékos viszonyáról a nem mágneses rés függvényében.

Az egyes emelőmágnesek tényleges emelőképessége függ a következőktől is:

♦ Az emelni kívánt teher összetételétől (minél magasabb a vastartalom, annál nagyobb az emelőképesség):

*) ez lesz az adott anyagból készült alkatrész megengedett terhelése, ha nem csökkentik más tényezők (vastagság, felületi minőség, alak).

♦ a környezeti hőmérséklet és a megemelendő munkadarab hőmérséklete.

Az FX-VV HOT sorozatú emelőmágneseket kifejezetten magas hőmérsékleten történő használatra tervezték. Folyamatosan használhatók olyan emelő munkadaraboknál, amelyek hőmérséklete ^250oC. Lehetőség van magasabb hőmérsékletű munkadarabok emelésére is, de ilyen esetekben a művelet nem lehet folyamatos, és az emelőmágnes és a forró munkadarab közötti érintkezésnek meg kell szakadnia. A legfeljebb ^300oChőmérsékletű munkadarabbal való érintkezés legfeljebb 4 percig tarthat, az emelőmágnes minimális hűtési ideje mellett. A bilincs érintkezési ideje a ^350oC-osmunkadarabbal legfeljebb 1,5 perc lehet, amely után a bilincset le kell hűteni. A ^300oC-osés ^350oC-osforró munkadarabokkal való munka 15, illetve 25 százalékkal csökkenti a terhelhetőséget.

Kínálatunkban:
- Tanácsadás,
- szolgáltatás,
- pótalkatrészek,
- az emelőmágnesek éves ellenőrzését és terhelhetőségi vizsgálatát, amelyet tanúsítvány igazol.

Mágnes forró alkatrészekhez 150 kg
