Lyftmagnet FX-VV150 HOT

Lyftmagneterna i FX-VV HOT-serien används främst för lyft och hantering av heta arbetsstycken, upp till 300°C. Magnetfältet i lyftmagneterna genereras av neodymmagneter. Dessa enheter kräver ingen strömförsörjning. Magnetfältet slås på och av genom att justera en manuell spak.
De används på stålverk, i fabriker, lagerlokaler, verkstäder och hamnar. De är också användbara för hantering av plåt, plåtar, profiler, vinklar, kanaler, fyrkantiga rör och andra stora järnkomponenter.

Alla stålkomponenter i FX lyftmagneter är nickelpläterade, vilket ger dem ökad korrosionsbeständighet. Detta är en unik egenskap som gäller för alla lyftmagneter i FX-VV HOT-serien.

Den faktiska lyftkapaciteten för varje lyftare beror på följande faktorer:

♦ tjocklek och form på de arbetsstycken som ska lyftas

För tunna arbetsstycken kan attraheras svagt eftersom magnetfältet hos lyftmagneterna inte utnyttjas fullt ut. Dessutom böjer sig tunna arbetsstycken och deras kontaktyta med lyftarna minskar, vilket gör att dragkraften minskar. Bästa lyftprestanda erhålls för tillräckligt tjocka arbetsstycken.

Innan arbetet påbörjas är det viktigt att beakta lyftkapacitetens procentuella beroende av tjockleken på det stål som ska lyftas (lyftkapacitetskurvor finns i bruksanvisningen).

Vid hantering av runda delar som rör, stänger, stålaxlar reduceras den maximala lastkapaciteten:

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

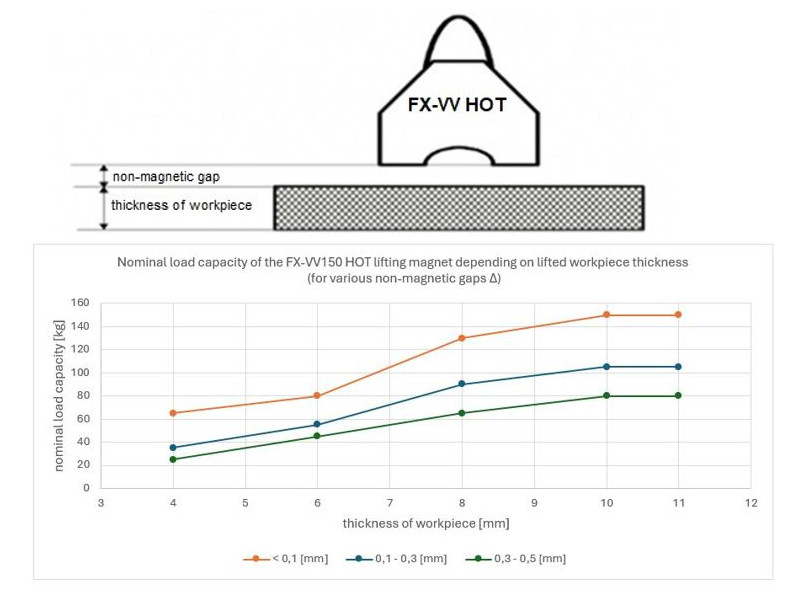

♦ storleken på luftspalten mellan lyftarens yta och det arbetsstycke som ska lyftas (för varje lyftmagnet anges kapacitetsegenskaperna som en funktion av storleken på den omagnetiska spalten) .

Lastkapaciteten beror på luftspalten mellan lyftmagnetens yta och arbetsstycket som ska lyftas. Om ytjämnheten på lasten Ra är mindre än 6,3 μm kommer kapaciteten inte att minska. Detta gäller för en mycket ren, plan och slipad yta. Om ytjämnheten Ra på det material som ska lyftas är större än 6,3 μm bör man ta hänsyn till mellanrummet mellan gripdonet och det arbetsstycke som ska lyftas.

För rostiga valsade ytor kan ett mellanrum i intervallet (0,1-0,3 mm) antas, medan mellanrummet för grova porösa ytor uppskattas till intervallet (0.3-0,5 mm).
Innan arbetet påbörjas, se instruktionerna för det procentuella förhållandet mellan lastkapaciteten och det omagnetiska gapet.

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

♦ Sammansättningenav den last som ska lyftas (ju högre järnhalt, desto högre lyftkapacitet):

*) det är den tillåtna belastningen för en komponent tillverkad av ett visst material, om den inte reduceras av andra faktorer (tjocklek, ytkvalitet, form).

♦ omgivningstemperaturen och temperaturen på det arbetsstycke som skall lyftas

Lyftmagneterna i FX-VV HOT-serien är speciellt konstruerade för användning vid förhöjda temperaturer. De kan användas kontinuerligt för att lyfta arbetsstycken med en temperatur på ^250oC. Det är också möjligt att lyfta arbetsstycken med högre temperaturer, men i sådana fall får driften inte vara kontinuerlig och det måste finnas avbrott i kontakten mellan lyftmagneten och det heta arbetsstycket. Kontakten med arbetsstycket, som har en maximal temperatur på ^300oC, kan vara i maximalt 4 minuter, med en minimal kyltid för lyftmagneten. Kontakttiden för klämman med ett ^350oCvarmt arbetsstycke bör inte vara mer än 1,5 minuter, varefter klämman ska kylas. Arbete med heta arbetsstycken på ^300oCoch ^350oCminskar lastkapaciteten med 15 respektive 25 procent.

Vi erbjuder:
- konsultation,
- service, tjänster,
- reservdelar,
- årliga inspektioner och lastkapacitetstester av lyftmagneter, bekräftade med ett certifikat.

Magnet för heta komponenter 150 kg
