Zdvíhací magnet FX-VV150 HOT

Zdvíhacie magnety série FX-VV HOT sa používajú predovšetkým na zdvíhanie a manipuláciu s horúcimi obrobkami do 300 °C. Magnetické pole zdvíhacích magnetov vytvárajú neodymové magnety. Tieto zariadenia nevyžadujú žiadne napájanie. Magnetické pole sa zapína a vypína nastavením ručnej páky.
Používajú sa v oceliarňach, továrňach, skladoch, dielňach a dokoch. Sú užitočné aj na manipuláciu s plechmi, doskami, profilmi, uhlami, kanálmi, štvorcovými rúrami a inými veľkými železnými komponentmi.

Všetky oceľové komponenty zdvíhacích magnetov FX sú poniklované, čo im dodáva zvýšenú odolnosť proti korózii. Ide o jedinečnú vlastnosť, ktorá sa vzťahuje na všetky zdvíhacie magnety série FX-VV HOT.

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí od nasledujúcich faktorov:

♦ hrúbky a tvaru zdvíhaných obrobkov

Obrobky, ktoré sú príliš tenké, môžu byť priťahované slabo, pretože magnetické pole zdvíhacích magnetov nie je plne využité. Okrem toho sa tenké obrobky ohýbajú a ich kontaktná plocha so zdvíhačmi sa zmenšuje, takže sa znižuje ťahová sila. Najlepší výkon zdvíhania sa dosahuje pri dostatočne hrubých obrobkoch.

Pred začatím práce je dôležité zvážiť percentuálnu závislosť zdvíhacej kapacity v závislosti od hrúbky zdvíhanej ocele (krivky zdvíhacej kapacity nájdete v príručke).

Pri manipulácii s oblými dielmi, ako sú rúry, tyče, oceľové hriadele, sa maximálna nosnosť znižuje:

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí aj od:

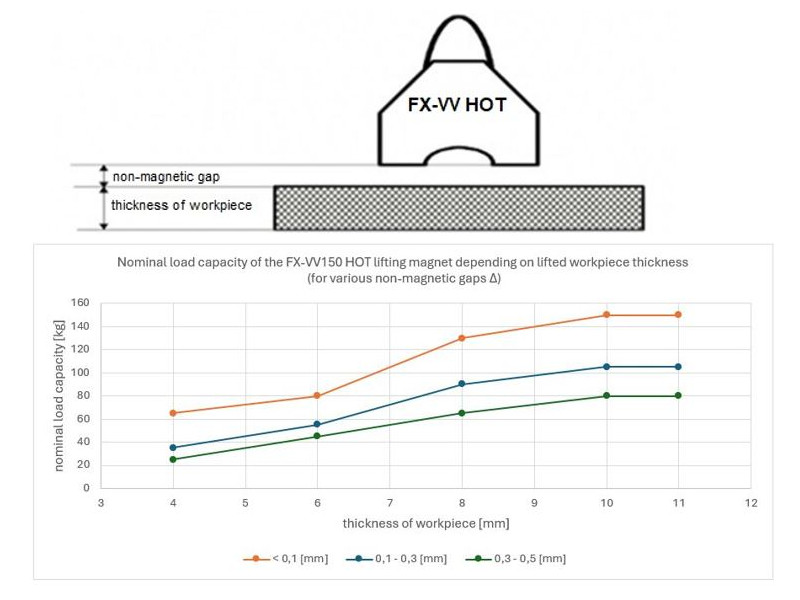

♦ veľkosti vzduchovej medzery medzi povrchom zdvíhačov a zdvíhaným obrobkom (pre jednotlivé zdvíhacie magnety sú uvedené charakteristiky kapacity v závislosti od veľkosti nemagnetickej medzery).

Nosnosť závisí od vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom. Ak je drsnosť povrchu záťaže Ra menšia ako 6,3 μm, kapacita sa nezníži. To platí pre veľmi čistý, rovný a obrúsený povrch. Ak bude drsnosť povrchu zdvíhaných materiálov Ra väčšia ako 6,3 μm, mala by sa zohľadniť medzera medzi chápadlom a zdvíhaným obrobkom.

V prípade hrdzavých valcovaných povrchov možno predpokladať medzeru v rozsahu (0,1 - 0,3 mm), zatiaľ čo v prípade drsných poréznych povrchov sa medzera odhaduje v rozsahu (0 - 0,5 mm).3-0,5 mm).
Pred začatím práce si pozrite návod na použitie, kde nájdete percentuálny vzťah nosnosti v závislosti od nemagnetickej medzery.

Skutočná nosnosť jednotlivých zdvíhacích magnetov závisí aj od:

♦ Zloženia zdvíhaného bremena (čím vyšší obsah železa, tým vyššia nosnosť):

*) je to prípustné zaťaženie pre komponent vyrobený z daného materiálu, ak nie je znížené inými faktormi (hrúbka, kvalita povrchu, tvar).

♦ teplota okolia a teplota zdvíhaného obrobku

Zdvíhacie magnety série FX-VV HOT sú špeciálne navrhnuté na použitie pri zvýšených teplotách. Môžu sa používať nepretržite pri zdvíhaní obrobkov, ktorých teplota je ^250oC. Je možné zdvíhať aj obrobky s vyššou teplotou, ale v takýchto prípadoch nesmie byť prevádzka nepretržitá a v kontakte medzi zdvíhacím magnetom a horúcim obrobkom musia byť prestávky. Kontakt s obrobkom, ktorého maximálna teplota je ^300oC, môže trvať maximálne 4 minúty, pričom zdvíhací magnet musí minimálne vychladnúť. Čas kontaktu svorky s obrobkom s teplotou ^350oCby nemal byť dlhší ako 1,5 minúty, po ktorom by sa mala svorka ochladiť. Práca s horúcimi obrobkami pri ^300oCa ^350oCznižuje nosnosť o 15, resp. 25 %.

Ponúkame:
- poradenstvo,
- služby,
- náhradné diely,
- ročné kontroly a skúšky nosnosti zdvíhacích magnetov potvrdené certifikátom.

Magnet pre horúce komponenty 150 kg
