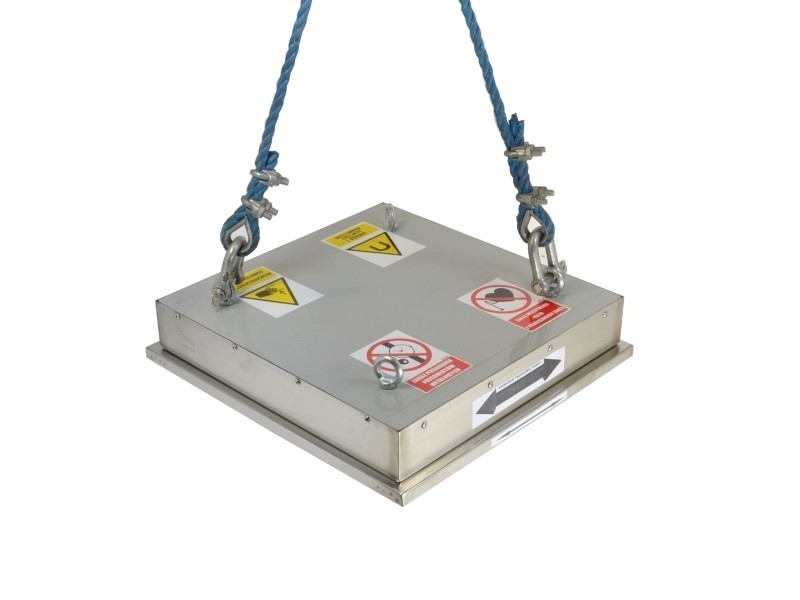

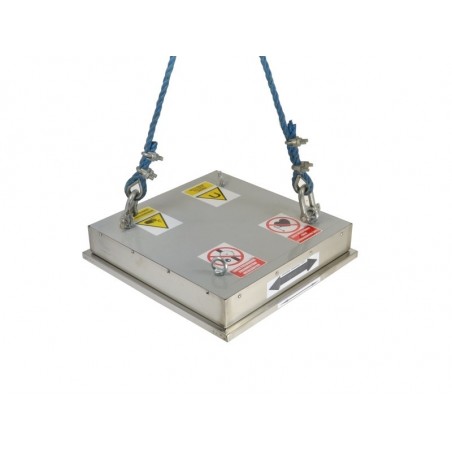

Aimant suspendu pour la séparation du fer 505X530X100 / F avec plaque de nettoyage

Le séparateur monté au-dessus d'un convoyeur à bande est utilisé pour récupérer les éléments en acier et en fer non désirés dans les substances transportées (industrie alimentaire, transformation des matières plastiques, matières premières minérales, recyclage, etc.) Monté sous un certain angle, il peut également servir de séparateur de goulotte. Le boîtier étanche en acier résistant aux acides contient un système magnétique composé d'aimants en ferrite. C'est la surface inférieure du séparateur qui est magnétiquement active. Les quatre coins du séparateur sont équipés d'ouvertures vissées M10, où sont vissés les anneaux utilisés pour la suspension.

La plaque de nettoyage est fabriquée en acier résistant à l'acide et en aluminium souple, protégeant la surface du séparateur des dommages causés par les impacts des éléments capturés. Deux bandes de tôles magnétiques souples intégrées dans la plaque permettent de maintenir le séparateur et en même temps de l'arracher facilement avec les éléments accrochés, ce qui simplifie le nettoyage.

Sur commande, nous sommes prêts à fournir des séparateurs magnétiques aux dimensions choisies par le client.
Les paramètres magnétiques, le champ d'activité et les dimensions sont ajustés en fonction des besoins et des attentes du client.

Le champ magnétique au centre de la surface du pôle magnétique est de ~0,110 [T].

Lechamp magnétique sur le bord de la surface du pôle magnétique (max.) est de ~0,200 [T].

Lechamp magnétique au centre de la surface entre les pôles magnétiques est de ~0,120 [T].

Le champ magnétique au centre de la surface entre les pôles magnétiques à une distance de :
20 mm du séparateur est de ~0,114 [T],
55 mm du séparateur est de ~0,080 [T],
100 mm du séparateur est de ~0,045 [T],
150 mm du séparateur est de ~0,030 [T],
200 mm du séparateur est de ~0,020 [T],
220 mm du séparateur est de ~0,017 [T].

A titre d'exemple, la plage de capture pour différents objets capturés :
cylindre 180g - environ 100 mm,
bouchons de vis M5-M10 - environ 110 mm,
marteau 2kg-5kg - environ 145 mm,
clé plate - environ 220 mm,
clous en fer - environ 270 mm.

Des aimants en ferrite frittée ont été utilisés dans le séparateur magnétique.
La température maximale de fonctionnement des séparateurs magnétiques équipés d'aimants en ferrite est d'environ 250°[C].

Attention ! Une manipulation imprudente peut entraîner de graves blessures aux mains !

Le poids du séparateur est de : ~ 105,0 [kg]
