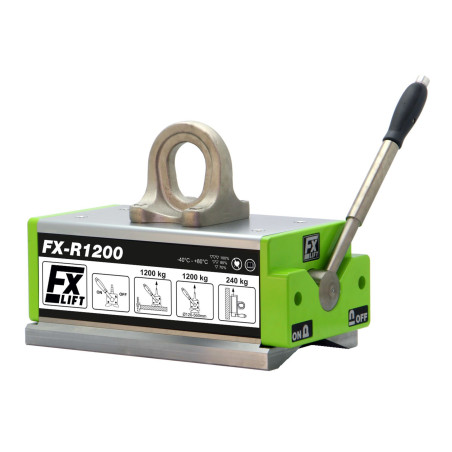

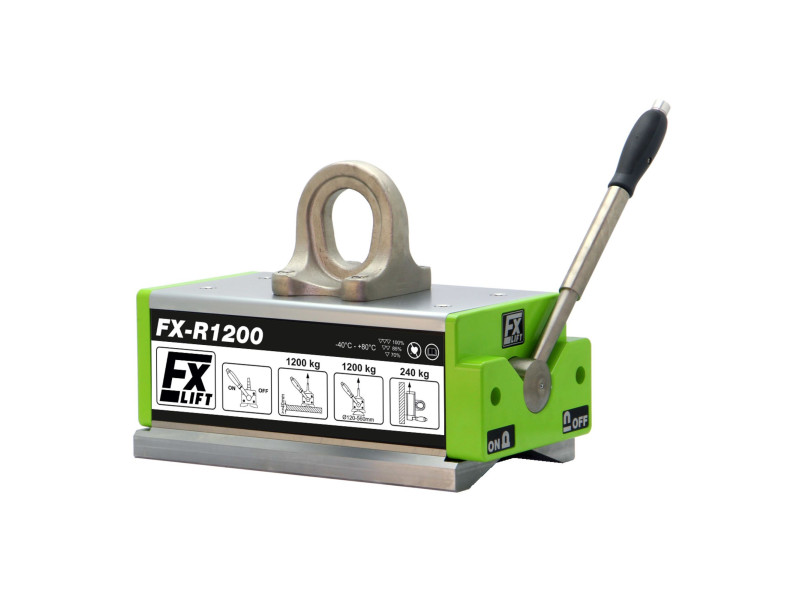

Emelőmágnes FX-R1200

A	Ár nettó	Bruttó ár
1 db.	€3816.25	€4693.99

Mennyiség

Elérhető mennyiség:5 db.

Szállítási idő: 8-10 munkanap

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 472 [mm]
Szélesség: 248 [mm]
Magasság: 334 [mm]
Mágnes típus: Neodímium
Maximális emelőkapacitás: 1200 [kg]
A felemelt elem minimális vastagsága: 15 [mm]
Maximális üzemi hőmérséklet: ≤ 80 [°C]
Súly: 127 [kg]
Szállítási idő: 8-10 munkanap

Névleges emelőkapacitás: 1200 [kg]

Maximális teherbírás (törőterhelés): >4000 [kg] - A statikus tesztek biztonsági tényezője 3,5, és megfelel az EN 13155:2021-05 szabványnak

NE TEMEGESSÜNK A NÉMETLEN EMELKEDÉSI KAPACITÁSNÁL NAGYABB TERHET !

Az FX-R sorozat emelőmágneseit elsősorban kerek vas- és mágneses acélalkatrészek, azaz csövek és rudak emelésére és kezelésére használják. Az emelőmágnesek mágneses mezejét neodímium mágnesek hozzák létre. Ezek a készülékek nem igényelnek áramellátást. A mágneses mező be- és kikapcsolása egy kézi kar beállításával történik.
Acélgyárakban, gyárakban, raktárakban, műhelyekben és dokkokban használják őket. Hasznosak továbbá fémlemezek, lemezek, profilok, szögek, csatornák, négyszögletes csövek és más nagyméretű vasalkatrészek kezeléséhez.

Minden FX-R sorozatú emelőmágnest rögzítünk:

♦ 5 év garancia
♦ "CЄ" megfelelőségi nyilatkozat
♦ kapacitásmérési jegyzőkönyv
♦ használati utasítás
♦ gyorshivatkozási útmutató

Az FX-R emelőmágnesek minden acél alkatrésze nikkelezett, ami fokozott korrózióállóságot biztosít. Ez egy egyedülálló tulajdonság, amely az FX-R sorozat összes emelőmágnesére vonatkozik.

Az egyes emelőmágnesek tényleges emelési kapacitása a következő tényezőktől függ:

♦ a megemelendő munkadarabok vastagsága és alakja

Az alkatrész minimális vastagsága, amelynél az emelő használható

15 mm

A túl vékony munkadarabok gyengén vonzódhatnak, mivel az emelőmágnesek mágneses mezeje nem hasznosul teljes mértékben. Ezenkívül a vékony munkadarabok meghajlanak, és az emelővel való érintkezési felületük csökken, így a húzóerő csökken. A legjobb emelési teljesítményt a kellően vastag munkadarabok esetében lehet elérni.

A megemelendő munkadarab vastagsága, amelynél az emelőkapacitás 100%-os.	40 mm

A munka megkezdése előtt fontos figyelembe venni az emelési kapacitás százalékos függését az emelni kívánt acél vastagságának függvényében (az emelési kapacitásgörbék megtalálhatók a kézikönyvben).

Kerek alkatrészek, például csövek, rudak, acéltengelyek kezelése esetén a maximális teherbírás csökken:

Típus	A tengely átmérője	Max. tengelyhossz	Max. teherbírás
FX-R1200	120-560 [mm]	4500 [mm]	1200 [kg]

Az egyes emelőmágnesek tényleges emelési kapacitása függ a következőktől is:

♦ az emelőmágnesek felülete és az emelni kívánt munkadarab közötti légrés mérete (minden egyes emelőmágnes esetében a kapacitás jellemzői a nem mágneses rés méretének függvényében vannak megadva).

Acélvastagság [mm]	Az FX-R1200 névleges teherbírása [kg]
	D nem mágneses rés az emelőmágnes és az emelendő munkadarab között
	D < 0,3 mm	D = 0,3-0,6 mm	D = 0,6-0,8 mm
40	1200	1000	900
25	1000	800	700
20	800	650	550
15	600	500	440

A teherbírás az emelőmágnes felülete és a megemelendő munkadarab közötti légréstől függ. Ha a teher Ra felületi érdessége kisebb, mint 6,3 μm, a kapacitás nem csökken. Ez nagyon tiszta, sík és csiszolt felület esetén van így. Ha a megemelendő anyagok Ra felületi érdessége nagyobb lesz, mint 6,3 μm, akkor figyelembe kell venni a megfogó és a megemelendő munkadarab közötti hézagot.

Rozsdás hengerelt felületek esetén a hézag a (0,1-0,3 mm-es tartományban feltételezhető, míg durva porózus felületek esetén a hézag a (0.3-0,5 mm).
A munka megkezdése előtt olvassa el az utasításokat a teherbírás százalékos viszonyáról a nem mágneses rés függvényében.

Az egyes emelőmágnesek tényleges emelőképessége függ a következőktől is:

♦ Az emelni kívánt teher összetételétől (minél magasabb a vastartalom, annál nagyobb az emelőképesség):

Típus	Névleges emelőkapacitás [kg]	Az anyag megengedett teherbírása * [kg]
FX-R1200	1200	Alacsony széntartalmú acél 100%	Magas széntartalmú acél 90%	Alacsonyan ötvözött acél 75%	Öntöttvas 50%
FX-R1200	1200	1200	1080	900	600

*) ez lesz a megengedett terhelés egy adott anyagból készült alkatrészre, ha nem csökkentik más tényezők (vastagság, felületi minőség, alak).

♦ a környezeti hőmérséklet és a megemelendő munkadarab hőmérséklete (ez nem lehet magasabb 80[^oC] -nál).
Az emelőmágneseknél a mágneses mező forrása a szinterezett neodímium mágnes, amelynek maximális üzemi hőmérséklete^80oC.

Kínálatunkban:
- Tanácsadás,
- szolgáltatás,
- pótalkatrészek,
- az emelőmágnesek éves ellenőrzését és terhelhetőségi vizsgálatát, amelyet tanúsítvány igazol.
