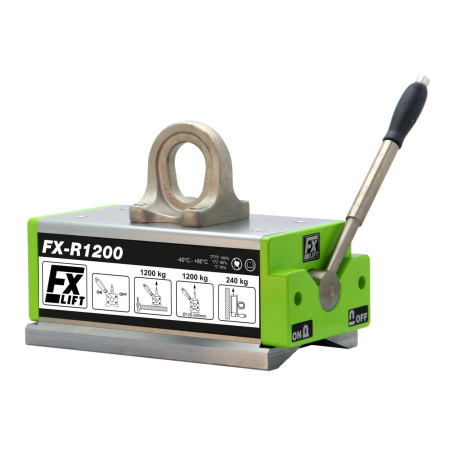

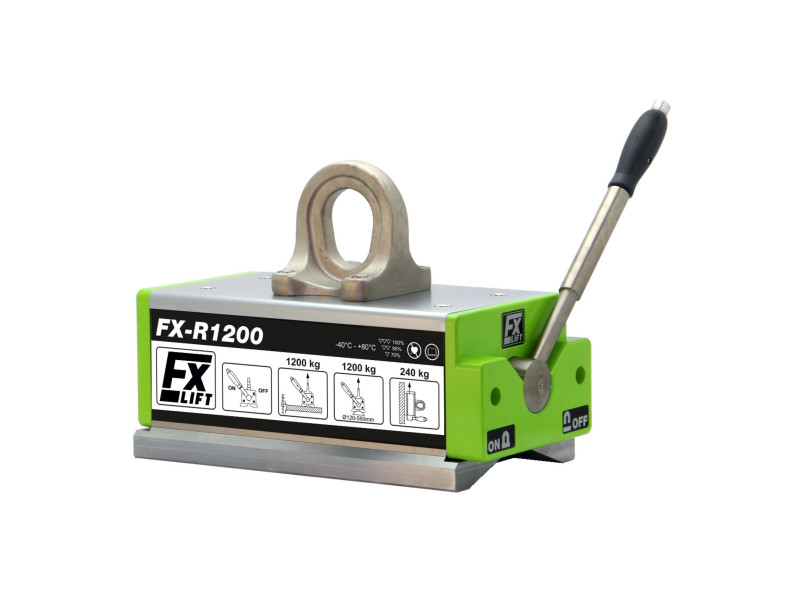

Magnet de ridicare FX-R1200

De	Preț net	Preț brut
1 buc.	€3816.25	€4693.99

Cantitate

Cantitate disponibilă:5 buc.

Termen de livrare: 8-10 zile lucrătoare

Puneți o întrebare

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descriere

Lungime: 472 [mm]
Lățime: 248 [mm]
Înălțime: 334 [mm]
Tip magnet: Neodim
Capacitatea maximă de ridicare: 1200 [kg]
Grosimea minimă a elementului ridicat: 15 [mm]
Temperatura maximă de lucru: ≤ 80 [°C]
Greutate: 127 [kg]
Termen de livrare: 8-10 zile lucrătoare

Capacitate nominală de ridicare: 1200 [kg]

Capacitate maximă de încărcare (sarcină de rupere): >4000 [kg] - Factorul de siguranță pentru testele statice este de 3,5 și este conform cu EN 13155:2021-05

NU LIFTAȚI SARCINI MAI PESTE DECÂT CAPACITATEA NOMINALĂ DE SUSȚINERE!

Magneții de ridicare din seria FX-R sunt utilizați în principal pentru ridicarea și manipularea pieselor rotunde din fier și oțel magnetic, adică țevi și tije. Câmpul magnetic al magneților de ridicare este generat de magneți din neodim. Aceste dispozitive nu necesită nicio sursă de alimentare. Câmpul magnetic este pornit și oprit prin reglarea unei pârghii manuale.
Acestea sunt utilizate în șantierele siderurgice, fabrici, depozite, ateliere și docuri. De asemenea, sunt utile pentru manipularea tablelor, plăcilor, profilelor, unghiurilor, canalelor, țevilor pătrate și a altor componente feroase mari.

Fiecare dintre magneții de ridicare din seria FX-R pe care îi atașăm:

♦ garanție de 5 ani
♦ declarație de conformitate "CЄ"
♦ protocol de măsurare a capacității
♦ instrucțiuni de utilizare
♦ ghid de referință rapidă

Toate componentele din oțel ale magneților de ridicare FX-R sunt nichelate, conferindu-le o rezistență sporită la coroziune. Aceasta este o caracteristică unică care se aplică tuturor magneților de ridicare din seria FX-R.

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde de următorii factori:

♦ grosimea și forma pieselor care urmează să fie ridicate

Grosimea minimă a componentei la care poate fi utilizat elevatorul

15 mm

Piesele de prelucrat care sunt prea subțiri pot fi atrase slab deoarece câmpul magnetic al magneților de ridicare nu este utilizat pe deplin. În plus, piesele subțiri se îndoaie și suprafața lor de contact cu elevatorii scade, astfel încât forța de tracțiune scade. Cea mai bună performanță de ridicare se obține pentru piesele de prelucrat suficient de groase.

Grosimea piesei de prelucrat care trebuie ridicată la care capacitatea de ridicare este de 100%.	40 mm

Înainte de începerea lucrului, este important să luați în considerare dependența procentuală a capacității de ridicare în funcție de grosimea oțelului de ridicat (curbele capacității de ridicare se găsesc în manual).

La manipularea pieselor rotunde, cum ar fi țevi, tije, arbori de oțel, capacitatea maximă de încărcare este redusă:

Tip	Diametrul arborelui	Lungimea max. a arborelui	Capacitatea maximă de încărcare
FX-R1200	120-560 [mm]	4500 [mm]	1200 [kg]

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde, de asemenea, de:

♦ dimensiunea spațiului de aer dintre suprafața magneților de ridicare și piesa de lucru care trebuie ridicată (pentru fiecare magnet de ridicare, sunt prezentate caracteristicile capacității în funcție de dimensiunea spațiului nemagnetic).

Grosimea oțelului [mm]	Capacitatea nominală de încărcare a FX-R1200 [kg]
	Spațiu nemagnetic D între magnetul de ridicare și piesa de lucru care trebuie ridicată
	D < 0,3 mm	D = 0,3-0,6 mm	D = 0,6-0,8 mm
40	1200	1000	900
25	1000	800	700
20	800	650	550
15	600	500	440

Capacitatea de încărcare depinde de spațiul de aer dintre suprafața magnetului de ridicare și piesa de lucru care trebuie ridicată. Dacă rugozitatea suprafeței de încărcare Ra este mai mică de 6,3 μm, capacitatea nu va scădea. Acesta este cazul pentru o suprafață foarte curată, plană și șlefuită. În cazul în care rugozitatea suprafeței materialelor care urmează să fie ridicate Ra va fi mai mare de 6,3 μm, trebuie să se țină seama de diferența dintre dispozitivul de prindere și piesa de lucru care urmează să fie ridicată.

Pentru suprafețele laminate ruginite, se poate presupune o diferență în intervalul (0,1-0,3 mm), în timp ce pentru suprafețele poroase rugoase diferența este estimată în intervalul (0.3-0,5 mm).
Înainte de începerea lucrului, consultați instrucțiunile pentru relația procentuală a capacității de încărcare în funcție de diferența nemagnetică.

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde și de:

♦ Compoziția încărcăturii care trebuie ridicată (cu cât conținutul de fier este mai mare, cu atât capacitatea de ridicare este mai mare):

Tipul	Capacitatea nominală de ridicare [kg]	Capacitatea de încărcare admisă pentru materialul * [kg]
FX-R1200	1200	Oțel cu conținut scăzut de carbon 100%	Oțel cu conținut ridicat de carbon 90%	Oțel slab aliat 75%	Fontă 50%
FX-R1200	1200	1200	1080	900	600

*) va fi sarcina admisibilă pentru o componentă dintr-un anumit material, dacă nu este redusă de alți factori (grosime, calitatea suprafeței, formă).

♦ temperatura ambiantă și temperatura piesei de ridicat (nu trebuie să fie mai mare de 80[^oC]).
În magneții de ridicare, sursa câmpului magnetic este magneții de neodim sinterizați, a căror temperatură maximă de funcționare este de^80oC.

Oferim:
- consultanță,
- service,
- piese de schimb,
- inspecții anuale și teste ale capacității de încărcare a magneților de ridicare, confirmate de un certificat.
