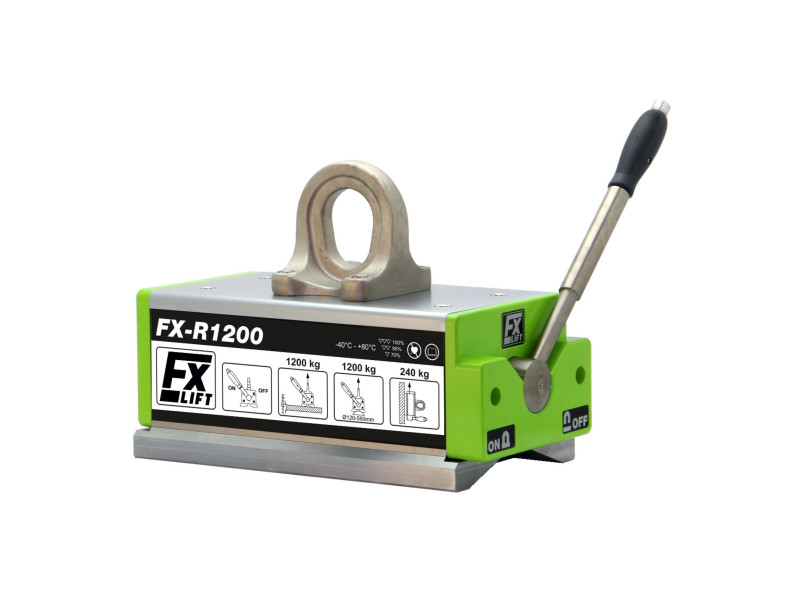

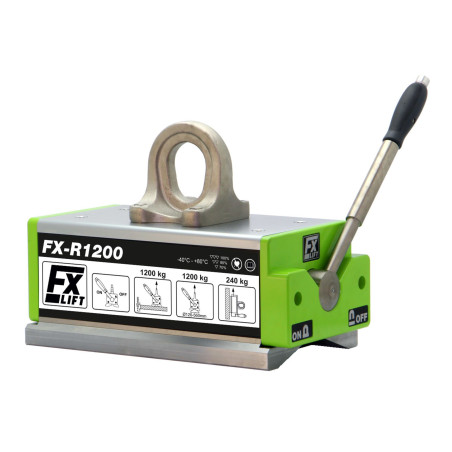

Zdvíhací magnet FX-R1200

Z	Cena Netto	Cena brutto
1 ks.	€3816.25	€4693.99

Množstvo

Dostupné množstvo:5 ks.

Čas dodania: 8-10 pracovných dní

Položiť otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

Dĺžka: 472 [mm]
Šírka: 248 [mm]
Výška: 334 [mm]
Typ magnetu: Neodym
Maximálna zdvíhacia kapacita: 1200 [kg]
Minimálna hrúbka zdvíhaného prvku: 15 [mm]
Maximálna pracovná teplota: ≤ 80 [°C]
Hmotnosť: 127 [kg]
Čas dodania: 8-10 pracovných dní

Menovitá nosnosť zdvíhacieho zariadenia: 1200 [kg]

Maximálna nosnosť (zaťaženie pri zlomení): >4000 [kg] - Bezpečnostný faktor pri statických skúškach je 3,5 a je v súlade s normou EN 13155:2021-05

NEZDVIHÁVAJTE NÁKLADY, KTORÉ SÚ VÄČŠIE, AKO JE NOMINÁLNA NOSNOSŤ ZDVIHACIEHO ZARIADENIA !

Zdvíhacie magnety radu FX-R sa používajú predovšetkým na zdvíhanie a manipuláciu s okrúhlymi železnými a magnetickými oceľovými dielmi, t. j. rúrami a tyčami. Magnetické pole zdvíhacích magnetov vytvárajú neodymové magnety. Tieto zariadenia nevyžadujú žiadne napájanie. Magnetické pole sa zapína a vypína nastavením ručnej páky.
Používajú sa v oceliarňach, továrňach, skladoch, dielňach a dokoch. Sú užitočné aj na manipuláciu s plechmi, doskami, profilmi, uhlami, kanálmi, štvorcovými rúrami a inými veľkými železnými komponentmi.

Ku každému zdvíhaciemu magnetu série FX-R pripevňujeme:

♦ 5-ročná záruka
♦ vyhlásenie o zhode "CЄ"
♦ protokol o meraní nosnosti
♦ návod na obsluhu
♦ stručný návod na použitie

Všetky oceľové komponenty zdvíhacích magnetov FX-R sú poniklované, čo im dodáva zvýšenú odolnosť proti korózii. Ide o jedinečnú vlastnosť, ktorá sa vzťahuje na všetky zdvíhacie magnety série FX-R.

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí od nasledujúcich faktorov:

♦ hrúbky a tvaru zdvíhaných obrobkov

minimálnej hrúbky súčiastky, pri ktorej možno zdvihák použiť

15 mm

Obrobky, ktoré sú príliš tenké, môžu byť priťahované slabo, pretože magnetické pole zdvíhacích magnetov nie je plne využité. Okrem toho sa tenké obrobky ohýbajú a ich kontaktná plocha so zdvíhačmi sa zmenšuje, takže sa znižuje ťahová sila. Najlepší výkon zdvíhania sa dosahuje pri dostatočne hrubých obrobkoch.

Hrúbka zdvíhaného obrobku, pri ktorej je zdvíhací výkon 100 %.	40 mm

Pred začatím práce je dôležité zvážiť percentuálnu závislosť zdvíhacej kapacity v závislosti od hrúbky zdvíhanej ocele (krivky zdvíhacej kapacity nájdete v príručke).

Pri manipulácii s oblými dielmi, ako sú rúry, tyče, oceľové hriadele, sa maximálna nosnosť znižuje:

Typ	Priemer hriadeľa	Maximálna dĺžka hriadeľa	Maximálna nosnosť
FX-R1200	120-560 [mm]	4500 [mm]	1200 [kg]

Skutočná zdvíhacia kapacita jednotlivých zdvíhacích magnetov závisí aj od:

♦ veľkosti vzduchovej medzery medzi povrchom zdvíhacích magnetov a zdvíhaným obrobkom (pre jednotlivé zdvíhacie magnety sú uvedené charakteristiky kapacity v závislosti od veľkosti nemagnetickej medzery).

Hrúbka ocele [mm]	Menovitá nosnosť FX-R1200 [kg]
	Nemagnetická medzera D medzi zdvíhacím magnetom a zdvíhaným obrobkom
	D < 0,3 mm	D = 0,3-0,6 mm	D = 0,6-0,8 mm
40	1200	1000	900
25	1000	800	700
20	800	650	550
15	600	500	440

Nosnosť závisí od vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom. Ak je drsnosť povrchu záťaže Ra menšia ako 6,3 μm, kapacita sa nezníži. To platí pre veľmi čistý, rovný a obrúsený povrch. Ak bude drsnosť povrchu zdvíhaných materiálov Ra väčšia ako 6,3 μm, mala by sa zohľadniť medzera medzi chápadlom a zdvíhaným obrobkom.

V prípade hrdzavých valcovaných povrchov možno predpokladať medzeru v rozsahu (0,1 - 0,3 mm), zatiaľ čo v prípade drsných poréznych povrchov sa medzera odhaduje v rozsahu (0 - 0,5 mm).3-0,5 mm).
Pred začatím práce si pozrite návod na použitie, kde nájdete percentuálny vzťah nosnosti v závislosti od nemagnetickej medzery.

Skutočná nosnosť jednotlivých zdvíhacích magnetov závisí aj od:

♦ Zloženia zdvíhaného bremena (čím vyšší obsah železa, tým vyššia nosnosť):

Typ	Nominálna zdvíhacia kapacita [kg]	Nosnosť prípustná pre materiál * [kg]
FX-R1200	1200	Nízkouhlíková oceľ 100%	Vysoko uhlíková oceľ 90%	Nízkolegovaná oceľ 75%	Liatina 50%
FX-R1200	1200	1200	1080	900	600

*) je to prípustné zaťaženie pre komponent vyrobený z daného materiálu, ak nie je znížené inými faktormi (hrúbka, kvalita povrchu, tvar).

♦ teplota okolia a teplota zdvíhaného obrobku (nesmie byť vyššia ako 80[^oC] ).
V zdvíhacích magnetoch sú zdrojom magnetického poľa spekané neodymové magnety, ktorých maximálna prevádzková teplota je 80^oC.

Ponúkame:
- poradenstvo,
- služby,
- náhradné diely,
- ročné kontroly a skúšky nosnosti zdvíhacích magnetov potvrdené certifikátom.
