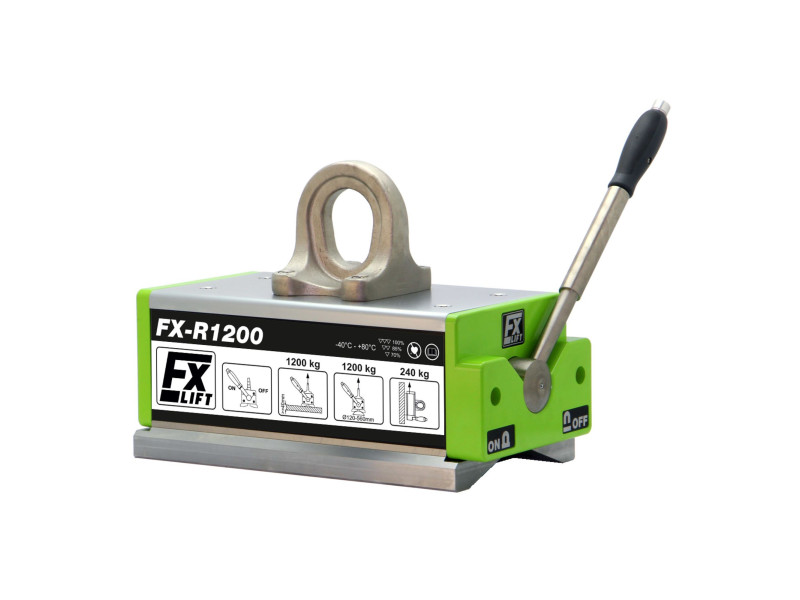

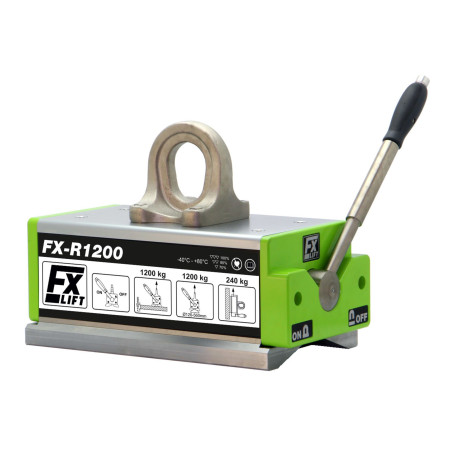

Tõstemagnet FX-R1200

Of	Hind neto	Hind bruto
1 tk.	€3816.25	€4693.99

Kogus

Saadaval kogus:5 tk.

Tarneaeg: 8-10 tööpäeva

Esita küsimus

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kirjeldus

Pikkus: 472 [mm]
Laius: 248 [mm]
Kõrgus: 334 [mm]
Magnetitüüp: Neodüüm
Maksimaalne tõstevõime: 1200 [kg]
Tõstetud elemendi minimaalne paksus: 15 [mm]
Maksimaalne töötemperatuur: ≤ 80 [°C]
Kaal: 127 [kg]
Tarneaeg: 8-10 tööpäeva

Nominaalne tõstevõime: 1200 [kg]

Maksimaalne kandevõime (purunemiskoormus): >4000 [kg] - Staatiliste katsete ohutustegur on 3,5 ja vastab standardile EN 13155:2021-05

ÄRGE KASUTAGE KOORMAT, MIDA ON RASKEM KUI NIMALINE KANDEVÕIMALUS !

FX-R-seeria tõstemagneteid kasutatakse peamiselt ümarraua ja magnetiliste terasosade, s.t. torude ja varraste tõstmiseks ja käsitsemiseks. Tõstemagnetite magnetvälja tekitavad neodüümimagnetid. Need seadmed ei vaja mingit toiteallikaid. Magnetväli lülitatakse sisse ja välja käsitsi reguleeritava hoova abil.
Neid kasutatakse terasehoidlates, tehastes, ladudes, töökodades ja sadamates. Need on kasulikud ka lehtmetalli, plaatide, profiilide, nurkade, kanalite, kandiliste torude ja muude suurte mustmetallide käitlemiseks.

Iga FX-R seeria tõstemagnetid kinnitame:

♦ 5-aastane garantii
♦ vastavusdeklaratsioon "CЄ"
♦ võimsuse mõõtmise protokoll
♦ kasutusjuhend
♦ kiirjuhend

Kõik FX-R tõstemagnetite teraskomponendid on nikeldatud, mis annab neile parema korrosioonikindluse. See on ainulaadne omadus, mis kehtib kõigi FX-R-seeria tõstemagnetite puhul.

Iga tõstemagneti tegelik tõstevõime sõltub järgmistest teguritest:

♦ tõstetavate detailide paksus ja kuju

minimaalne detaili paksus, mille puhul tõstukit saab kasutada

15 mm

Liiga õhukesed töödeldavad detailid võivad tõmmata nõrgalt, sest tõstemagnetite magnetväli ei ole täielikult ära kasutatud. Lisaks sellele painduvad õhukesed detailid ja nende kokkupuutepind tõstukiga väheneb, mistõttu tõmbejõud väheneb. Parim tõstetulemus saavutatakse piisavalt paksude toorikute puhul.

Tõstetava tooriku paksus, mille puhul tõstevõime on 100%.	40 mm

Enne töö alustamist on oluline arvestada tõstevõime protsentuaalset sõltuvust tõstetava terase paksusest (tõstevõime kõverad leiate kasutusjuhendist).

Ümarate detailide, näiteks torude, varraste, terasvõllide käsitsemisel väheneb maksimaalne kandevõime:

Tüüp	Võlli läbimõõt	Maksimaalne võlli pikkus	Maksimaalne kandevõime
FX-R1200	120-560 [mm]	4500 [mm]	1200 [kg]

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ tõstemagneti pinna ja tõstetava detaili vahelise õhuvahe suurusest (iga tõstemagneti puhul on esitatud võimsuse karakteristikud sõltuvalt mittemagnetilise vahe suurusest).

Terase paksus [mm]	FX-R1200 nominaalkandevõime [kg]
	Mittemagnetiline vahe D tõstemagneti ja tõstetava detaili vahel
	D < 0,3 mm	D = 0,3-0,6 mm	D = 0,6-0,8 mm
40	1200	1000	900
25	1000	800	700
20	800	650	550
15	600	500	440

Kandevõime sõltub tõstemagneti pinna ja tõstetava detaili vahelisest õhuvahest. Kui koormuse pinna karedus Ra on väiksem kui 6,3 μm, siis võimsus ei vähene. See kehtib väga puhta, tasase ja lihvitud pinna puhul. Kui tõstetavate materjalide pinnakaredus Ra on suurem kui 6,3 μm, tuleb arvestada haaratsite ja tõstetava tooriku vahelise vahega.

Roostes valtsitud pindade puhul võib eeldada, et vahe jääb vahemikku (0,1-0,3 mm), samas kui karedate poorsete pindade puhul on vahe hinnanguliselt vahemikus (0.3-0,5 mm).
Enne töö alustamist vaadake juhenditest koormuse kandevõime protsentuaalset suhet mittemagnetilise vahe funktsioonina.

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ Tõstetava koorma koostisest (mida suurem rauasisaldus, seda suurem tõstevõime):

Tüüp	Nominaalne tõstevõime [kg]	Materjalile lubatud kandevõime * [kg]
FX-R1200	1200	Madalsüsinikteras 100%	Kõrgsüsinikteras 90%	Madalalt legeeritud teras 75%	Malm 50%
FX-R1200	1200	1200	1080	900	600

*) see on antud materjalist valmistatud komponendi lubatud koormus, kui seda ei vähendata muude tegurite (paksus, pinna kvaliteet, kuju) tõttu.

♦ ümbritseva keskkonna temperatuur ja tõstetava detaili temperatuur (see ei tohi olla kõrgem kui 80[^oC]).
Tõstemagnetite puhul on magnetvälja allikaks paagutatud neodüümmagnetid, mille maksimaalne töötemperatuur on^80oC.

Me pakume:
- konsultatsiooni,
- teenust,
- varuosad,
- iga-aastaseid kontrolle ja tõstemagnetite koormustesti, mida kinnitab sertifikaat.
