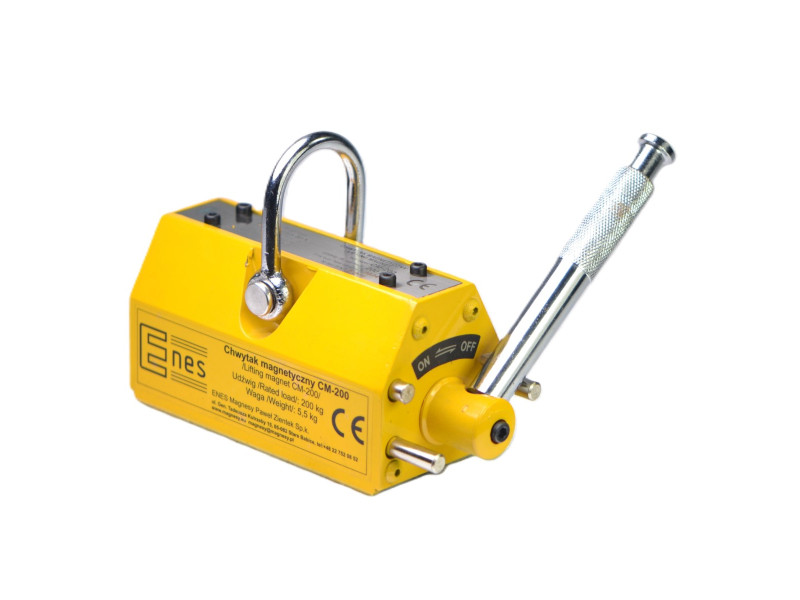

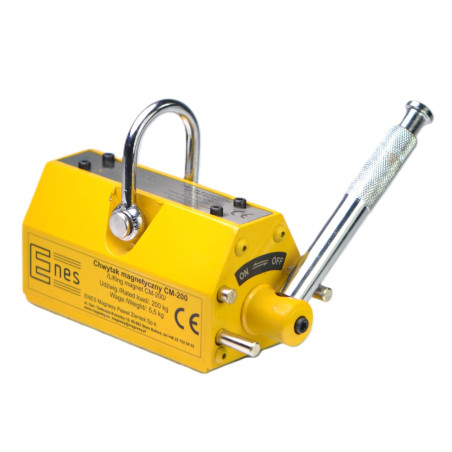

CM200 emelőmágnes

A	Ár nettó	Bruttó ár
1 db.	€156.95	€193.05

Mennyiség

Elérhető mennyiség:43 db.

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 183 [mm]
Szélesség: 71 [mm]
Magasság: 78 [mm]
Mágnes típus: Neodímium
Maximális emelőkapacitás: 200 [kg]
A felemelt elem minimális vastagsága: 5 [mm]
Maximális üzemi hőmérséklet: ≤ 80 [°C]
Súly: 4.5 [kg]

Névleges emelőkapacitás: 200 [kg]

Maximális teherbírás (törőterhelés): >700 [kg] - A statikus vizsgálatok biztonsági tényezője 3,5 és megfelel az EN 13155:2021-05 szabványnak .

NE EMELJE A NÉVLEGES EMELŐKAPACITÁSNÁL NAGYOBB TERHEKET !

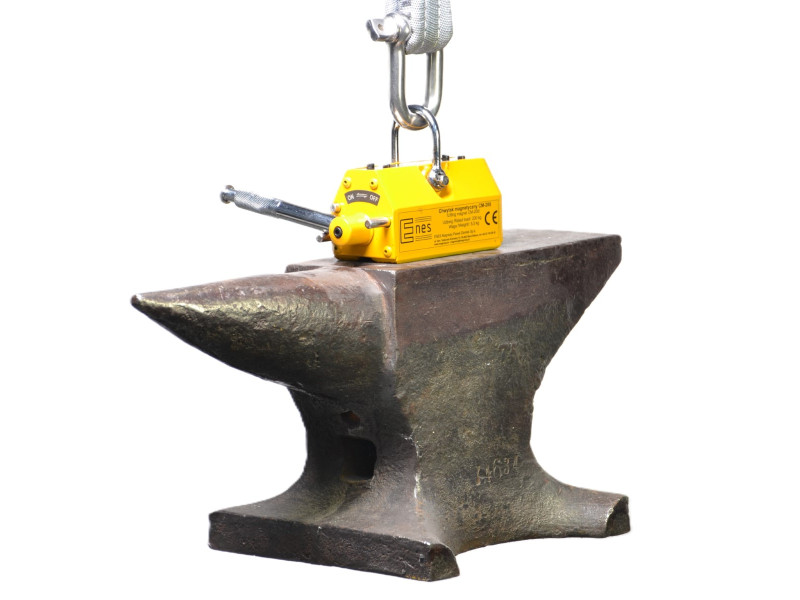

Az emelőmágneseket nehéz vas és mágneses acél alkatrészek emelésére és mozgatására használják. Ezek az eszközök nem igényelnek áramellátást. A mágneses mező be- és kikapcsolása egy kézi kar beállításával történik. Az emelőmágnes mágneses mezejét neodímium mágnesek hozzák létre. Acélgyárakban, gyárakban, raktárakban, műhelyekben és dokkokban használják őket. Hasznosak fémlemezek, lemezek, profilok, rudak, szögek, csatornák, kerek és négyszögletes csövek és más nagyméretű vasból készült munkadarabok kezeléséhez.

Minden CM sorozatú emelőmágneshez csatolunk:

♦ 2 év garancia
♦ "CЄ" megfelelőségi nyilatkozat
♦ kapacitásmérési jegyzőkönyv
♦ kezelési útmutató
♦ gyors útmutató

Az egyes emelőmágnesek tényleges emelési kapacitása a következő tényezőktől függ:

♦ a megemelendő munkadarabok vastagsága és alakja (minden emelőnél meg van adva az emelőkapacitás és a munkadarabok vastagsága közötti összefüggés). Hengeres, tömör munkadarabok (hengerek, rudak) esetében az emelőkapacitás körülbelül 50%-kal kisebb.

Minimális alkatrészvastagság, amelynél az emelőmágnes használható

5 mm

A túl vékony munkadarabok gyengén vonzódhatnak, mert az emelőmágnesek mágneses mezeje nem hasznosul teljes mértékben. Ezenkívül a vékony munkadarabok meghajlanak, és az emelőmágnesekkel való érintkezési felületük csökken, így a húzóerő csökken. A legjobb emelési teljesítményt a kellően vastag munkadarabok esetében lehet elérni.

A megemelendő munkadarab vastagsága, amelynél az emelőképesség 100%-os

15 mm

A munka megkezdése előtt fontos figyelembe venni az emelőkapacitás százalékos függését az emelni kívánt acél vastagságának függvényében (az emelőkapacitási görbék a kézikönyvben találhatók).

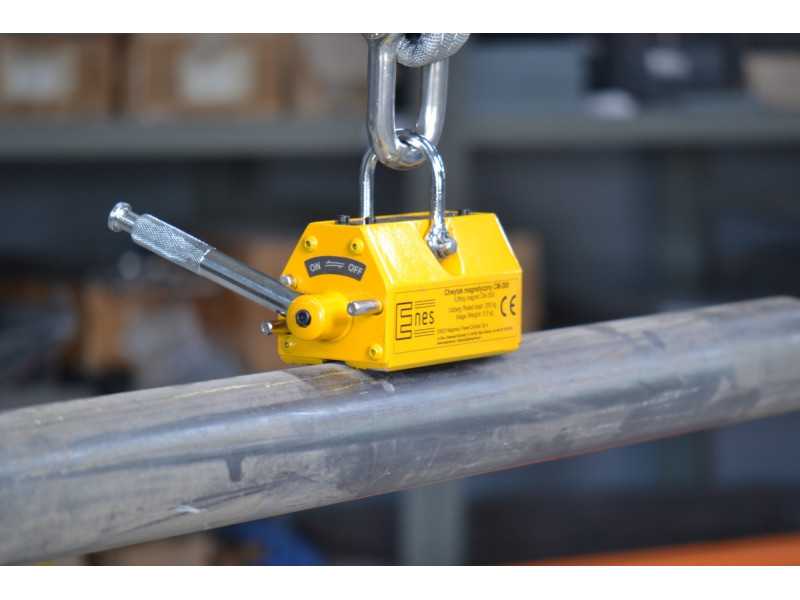

Kerek alkatrészek, például csövek, rudak, acéltengelyek kezelése esetén a maximális teherbírás csökken:

Típus	A tengely átmérője	Max. tengelyhossz	Max. teherbírás
CM200	75 [mm]	1250 [mm]	90 [kg]

Az egyes emelőmágnesek tényleges teherbírása függ a következőktől is:

♦ az emelőmágnes felülete és az emelni kívánt munkadarab közötti légrés méretétől (az egyes emelőmágnesek esetében a kapacitásjellemzők a nem mágneses rés méretének függvényében vannak megadva).

A CM200névleges teherbírása [kg]
Munkadarab vastagsága [mm]	D nem mágneses rés az emelőmágnes és az emelendő munkadarab között
Munkadarab vastagsága [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
15	200	177	143	100
10	171	164	137	97
5	59	58	56	55

A teherbírás az emelőmágnes felülete és a megemelendő munkadarab közötti légréstől függ. Ha a teher Ra felületi érdessége kisebb, mint 6,3 μm, a megfogó kapacitása nem csökken. Ez nagyon tiszta, sík és csiszolt felület esetén van így.Ha a megemelendő anyagok Ra felületi érdessége nagyobb lesz, mint 6,3 μm, akkor a hézagot figyelembe kell venni.
Rozsdás hengerelt felületek esetén a hézag a (0,1-0,3 mm) tartományban feltételezhető, míg durva porózus felületek esetén a hézag a (0,3-0,5 mm) tartományban becsülhető.

A munka megkezdése előtt olvassa el az utasításokat a terhelhetőség százalékos viszonyáról a nem mágneses hézag függvényében.

Az egyes emelőmágnesek tényleges emelőkapacitása függ a következőtől is:

♦ Az emelni kívánt teher összetételétől (minél magasabb a vastartalom, annál nagyobb az emelési kapacitás):

Típus	Névleges emelőkapacitás [kg]	Az anyaghoz megengedett teherbírás * [kg]
Típus	Névleges emelőkapacitás [kg]	Alacsony széntartalmú acél 100%	Magas széntartalmú acél 90%	Alacsony ötvözött acél 75%	Öntöttvas 50%
CM 200	200	200	180	150	100

*) ez lesz az adott anyagból készült alkatrész megengedett terhelése, ha nem csökkentik más tényezők (vastagság, felület minősége, alak).

♦ a környezeti hőmérséklet és a megemelendő munkadarab hőmérséklete (ez nem lehet magasabb 80[^oC] -nál).
Az emelőmágneseknél a mágneses mező forrása a szinterezett neodímium mágnes, amelynek maximális üzemi hőmérséklete^80oC.

Kínálatunkban:
- tanácsadás,
- szerviz,
- pótalkatrészek,
- az emelőmágnesek éves ellenőrzése és terhelhetőségi vizsgálata, amelyet tanúsítvány igazol.
