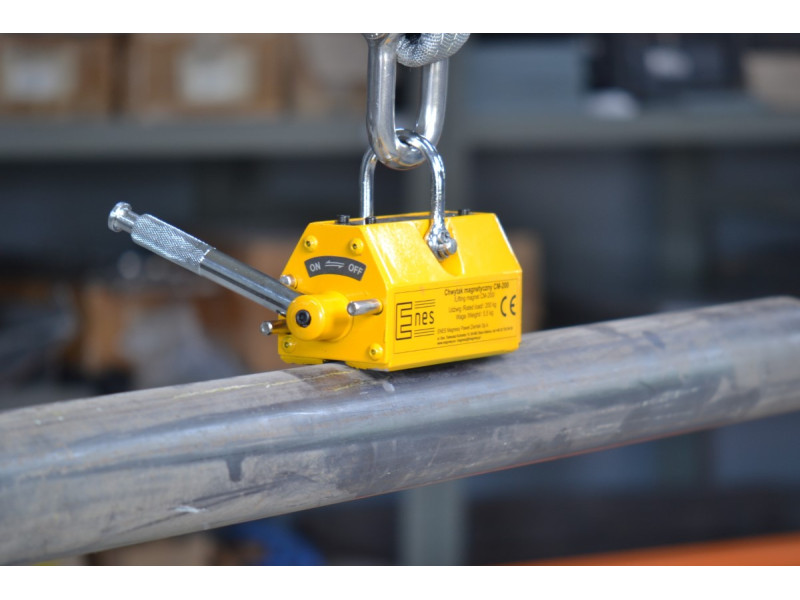

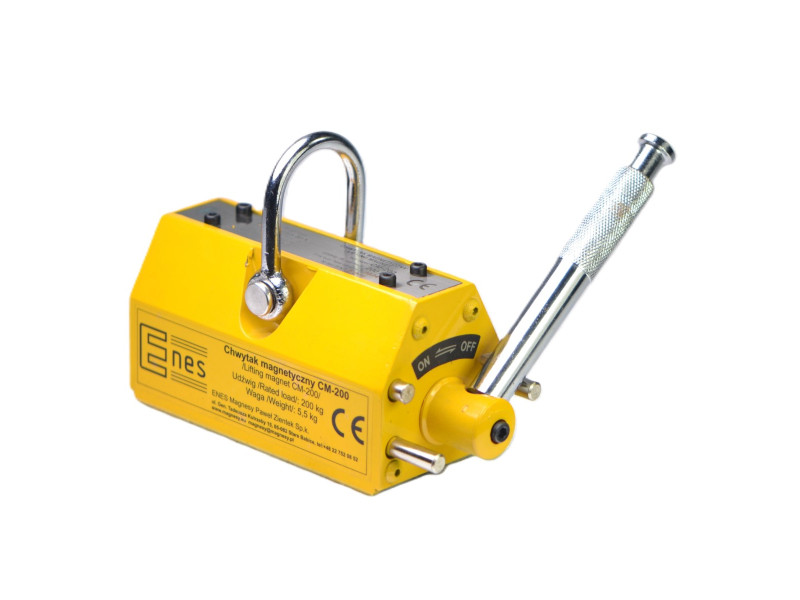

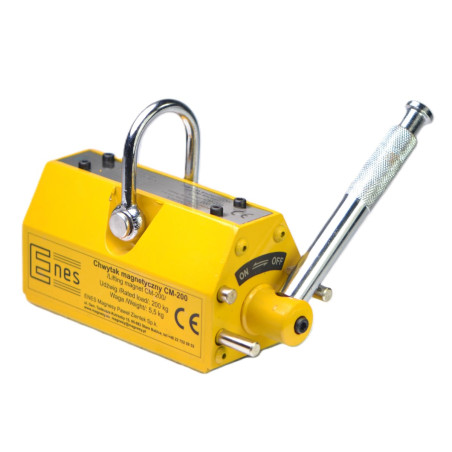

Tõstemagnet CM200

Of	Hind neto	Hind bruto
1 tk.	€156.95	€193.05

Kogus

Saadaval kogus:43 tk.

Esita küsimus

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kirjeldus

Pikkus: 183 [mm]
Laius: 71 [mm]
Kõrgus: 78 [mm]
Magnetitüüp: Neodüüm
Maksimaalne tõstevõime: 200 [kg]
Tõstetud elemendi minimaalne paksus: 5 [mm]
Maksimaalne töötemperatuur: ≤ 80 [°C]
Kaal: 4.5 [kg]

Nominaalne tõstevõime: 200 [kg]

Maksimaalne kandevõime (purunemiskoormus): >700 [kg] - Ohutustegur staatiliste katsete puhul on 3,5 ja vastab EN 13155:2021-05 nõuetele

ÄRGE TÕSTKE KOORMUSI, MIS ON RASKEMAD KUI NOMINAALNE TÕSTEVÕIME !

Tõstemagneteid kasutatakse raske raua ja magnetiliste teraskomponentide tõstmiseks ja liigutamiseks. Need seadmed ei vaja toiteallikaid. Magnetvälja sisse- ja väljalülitamine toimub käsitsi reguleeritava hoova abil. Tõstemagneti magnetväli tekitatakse neodüümimagnetitega. Neid kasutatakse terasehoidlates, tehastes, ladudes, töökodades ja sadamates. Need on kasulikud lehtmetalli, plaatide, profiilide, varraste, nurkade, kanalite, ümmarguste ja kandiliste torude ning muude suurte rauast töödeldavate detailide käitlemiseks.

Igale CM-seeria tõstemagnetile kinnitame:

♦ 2-aastane garantii
♦ vastavusdeklaratsioon "CЄ"
♦ võimsuse mõõtmise protokoll
♦ kasutusjuhend
♦ kiirjuhend

Iga tõstuki tegelik tõstevõime sõltub järgmistest teguritest:

♦ tõstetavate detailide paksus ja kuju (iga tõstuki puhul on esitatud suhe tõstevõime ja detailide paksuse vahel). Silindriliste tahkete detailide (silindrid, vardad) puhul on tõstevõime ligikaudu 50% väiksem.

Minimaalne detaili paksus, mille puhul saab tõstemagnetit kasutada

5 mm

Liiga õhukesed töödeldavad detailid võivad tõmbuda nõrgalt, sest tõstemagnetite magnetväli ei ole täielikult ära kasutatud. Lisaks painduvad õhukesed detailid ja nende kokkupuutepind tõstemagnetitega väheneb, mistõttu tõmbejõud väheneb. Parim tõstetulemus saavutatakse piisavalt paksude toorikute puhul.

Tõstetava tooriku paksus, mille puhul tõstevõime on 100%.

15 mm

Enne töö alustamist on oluline arvestada tõstevõime protsentuaalset sõltuvust tõstetava terase paksusest (tõstevõime kõverad on esitatud kasutusjuhendis).

Ümmarguste detailide, näiteks torude, varraste, terasvõllide käitlemisel väheneb maksimaalne kandevõime:

Tüüp	Võlli läbimõõt	Maksimaalne võlli pikkus	Maksimaalne kandevõime
CM200	75 [mm]	1250 [mm]	90 [kg]

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ tõstemagneti pinna ja tõstetava detaili vahelise õhuvahe suurusest (iga tõstemagneti puhul on esitatud võimsuse karakteristikud sõltuvalt mittemagnetilise vahe suurusest).

CM200nominaalkandevõime [kg]
Tooriku paksus [mm]	Mittemagnetiline vahe D tõstemagneti ja tõstetava detaili vahel
Tooriku paksus [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
15	200	177	143	100
10	171	164	137	97
5	59	58	56	55

Kandevõime sõltub tõstemagneti pinna ja tõstetava detaili vahelisest õhuvahest. Kui koormuse pinna karedus Ra on väiksem kui 6,3 μm, ei vähene haaratsi võimsus. See kehtib väga puhta, tasase ja lihvitud pinna puhul.Kui tõstetavate materjalide pinnakaredus Ra on suurem kui 6,3 μm, tuleb arvestada vahega.
Roostes valtsitud pindade puhul võib eeldada, et vahe jääb vahemikku (0,1-0,3 mm), samas kui karedate poorsete pindade puhul on vahe hinnanguliselt vahemikus (0,3-0,5 mm).

Enne töö alustamist vaadake juhenditest koormustaluvuse protsentuaalset suhet mittemagnetilise vahe funktsioonina.

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ Tõstetava koorma koostisest (mida suurem on rauasisaldus, seda suurem on tõstevõime):

Tüüp	Nominaalne tõstevõime [kg]	Materjalile lubatud kandevõime * [kg]
Tüüp	Nominaalne tõstevõime [kg]	Madalsüsinikteras 100%	Kõrgsüsinikteras 90%	Madalalt legeeritud teras 75%	Malm 50%
CM 200	200	200	180	150	100

*) see on antud materjalist valmistatud komponendi lubatud koormus, kui seda ei vähendata muude tegurite (paksus, pinna kvaliteet, kuju) tõttu.

♦ ümbritseva keskkonna temperatuur ja tõstetava detaili temperatuur (see ei tohi olla kõrgem kui 80[^oC]).
Tõstemagnetite puhul on magnetvälja allikaks paagutatud neodüümmagnetid, mille maksimaalne töötemperatuur on^80oC.

Me pakume:
- nõustamine,
- teenindus,
- varuosad,
- tõstemagnetite iga-aastased ülevaatused ja kandevõime testid, mida kinnitab sertifikaat.
