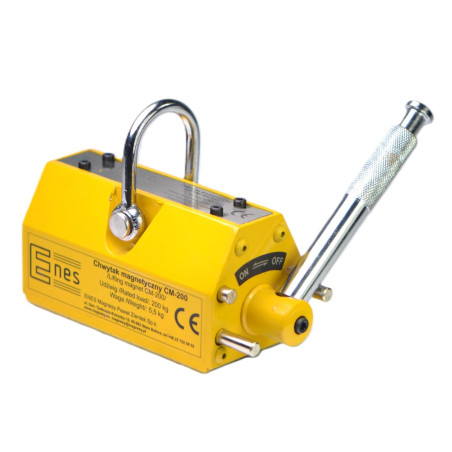

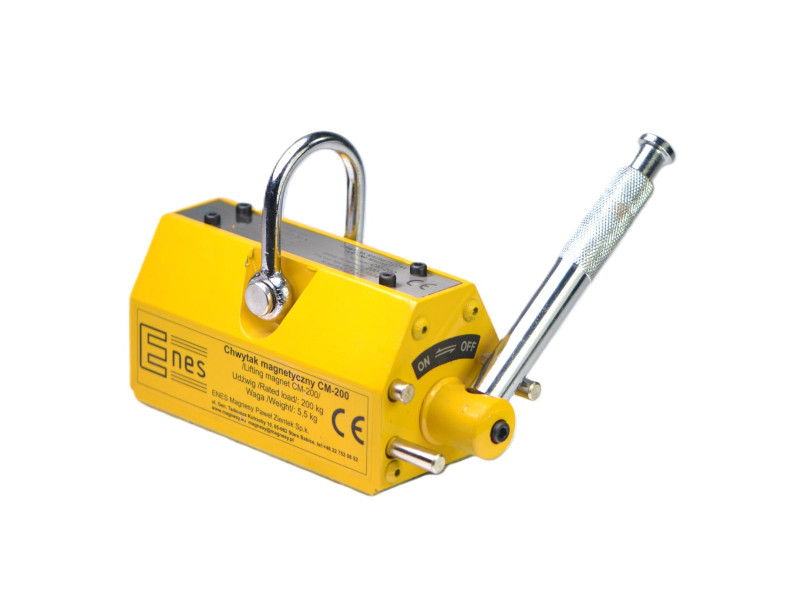

Imán elevador CM200

Capacidad de elevación nominal: 200 [kg]

Capacidad de carga máxima (carga de rotura): >700 [kg] - El factor de seguridad para pruebas estáticas es de 3,5 y cumple la norma EN 13155:2021-05

¡NO ELEVAR CARGAS SUPERIORES A LA CAPACIDAD NOMINAL DE ELEVACIÓN !

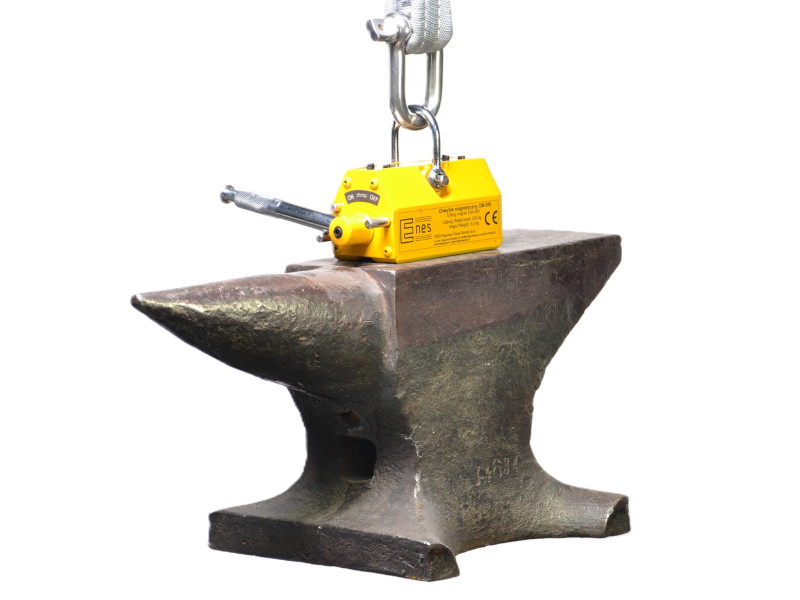

Los imanes elevadores se utilizan para elevar y mover componentes pesados de hierro y acero magnético. Estos dispositivos no requieren alimentación eléctrica. El campo magnético se conecta y desconecta ajustando una palanca manual. El campo magnético del imán elevador está generado por imanes de neodimio. Se utilizan en acerías, fábricas, almacenes, talleres y muelles. Son útiles para manipular chapas, placas, perfiles, barras, ángulos, canales, tubos redondos y cuadrados y otras piezas ferrosas de gran tamaño.

Cada imanes elevadores de la serie CM adjuntamos:

♦ Garantía de 2 años
♦ Declaración de conformidad "CЄ"
♦ Protocolo de medición de la capacidad
♦ Manual de instrucciones
♦ Guía de referencia rápida.

La capacidad real de elevación de cada elevador depende de los siguientes factores:

♦ grosor y forma de las piezas a elevar (para cada elevador se indica la relación entre la capacidad de elevación y el grosor de las piezas). Para piezas macizas cilíndricas (cilindros, barras), la capacidad de elevación es aproximadamente un 50% inferior.

Las piezas demasiado finas pueden ser atraídas débilmente porque no se aprovecha plenamente el campo magnético de los imanes elevadores. Además, las piezas delgadas se doblan y su superficie de contacto con los imanes de elevación disminuye, por lo que la fuerza de tracción disminuye. El mejor rendimiento de elevación se obtiene con piezas suficientemente gruesas.

Antes de empezar a trabajar, es importante tener en cuenta la dependencia porcentual de la capacidad de elevación en función del grosor del acero a elevar (las curvas de capacidad de elevación se encuentran en el manual).

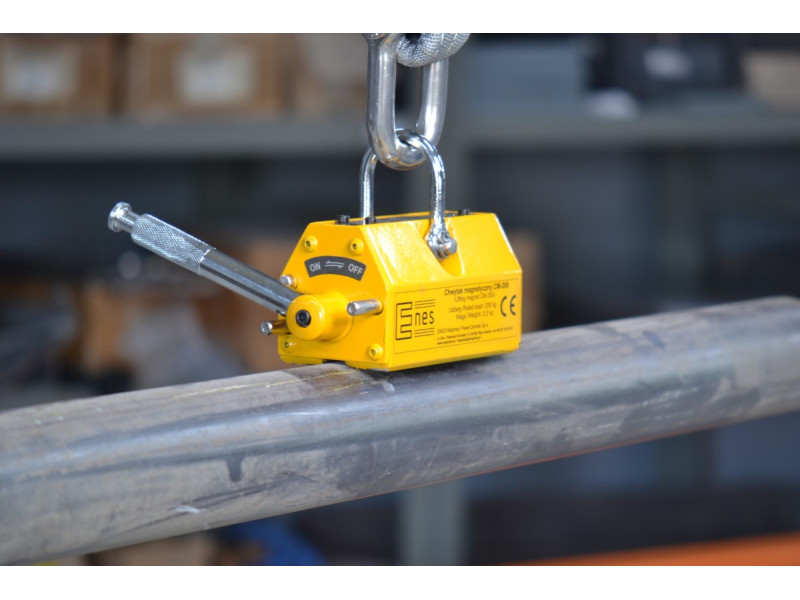

Cuando se manipulan piezas redondas como tubos, varillas, ejes de acero, la capacidad de carga máxima se reduce:

La capacidad de elevación real de cada imán elevador depende también de:

♦ el tamaño del entrehierro entre la superficie del imán elevador y la pieza a elevar (para cada imán elevador se indican las características de capacidad en función del tamaño del entrehierro no magnético).

La capacidad de carga depende del entrehierro entre la superficie del imán elevador y la pieza a elevar. Si la rugosidad superficial de la carga Ra es inferior a 6,3 μm, la capacidad de la pinza no disminuirá. Este es el caso de una superficie muy limpia, plana y lijada.Si la rugosidad de la superficie de los materiales a levantar Ra será superior a 6,3 μm, deberá tenerse en cuenta laholgura.
Para superficies laminadas oxidadas, puede suponerse una holgura en el rango (0,1-0,3 mm), mientras que para superficies porosas rugosas la holgura se estima en el rango (0,3-0,5 mm).

Antes de empezar a trabajar, consulte las instrucciones para conocer la relación porcentual de la capacidad de carga en función de la separación no magnética.

La capacidad real de elevación de cada uno de los imanes de elevación también depende de:

♦ La composición de la carga a elevar (a mayor contenido en hierro, mayor capacidad de elevación):

*) será la carga admisible para un componente de un material determinado, si no se ve reducida por otros factores (espesor, calidad de la superficie, forma).

♦ la temperatura ambiente y la temperatura de la pieza a elevar (no debe ser superior a 80[^oC]).
En los imanes elevadores, la fuente del campo magnético son los imanes de neodimio sinterizados, cuya temperatura máxima de funcionamiento es de^80oC.

Ofrecemos:
- asesoramiento,
- servicio,
- piezas de repuesto,
- inspecciones anuales y pruebas de capacidad de carga de los imanes elevadores, confirmadas por un certificado.
