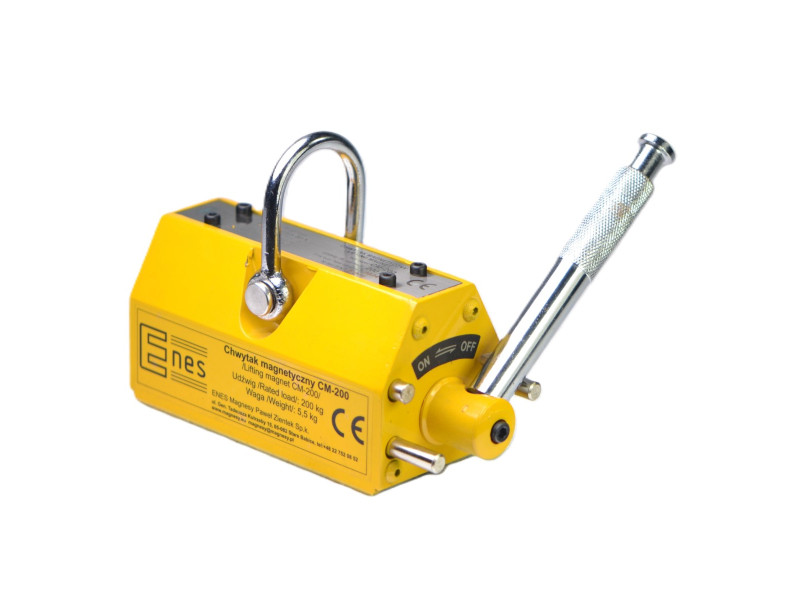

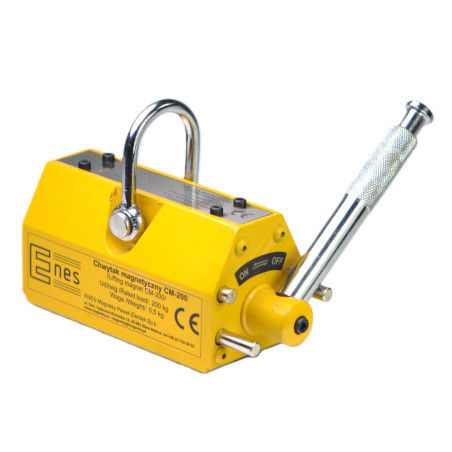

Aimant de levage CM200

Capacité de levage nominale : 200 [kg]

Capacité de charge maximale (charge de rupture) : >700 [kg] - Le facteur de sécurité pour les essais statiques est de 3,5 et est conforme à la norme EN 13155:2021-05.

NE PAS SOULEVER DE CHARGES PLUS LOURDES QUE LA CAPACITÉ DE LEVAGE NOMINALE !

Les aimants de levage sont utilisés pour soulever et déplacer des pièces lourdes en fer et en acier magnétique. Ces appareils ne nécessitent aucune alimentation électrique. Le champ magnétique est activé et désactivé par le réglage d'un levier manuel. Le champ magnétique de l'aimant de levage est généré par des aimants en néodyme. Ils sont utilisés dans les aciéries, les usines, les entrepôts, les ateliers et les docks. Ils sont utiles pour manipuler des tôles, des plaques, des profilés, des barres, des cornières, des canaux, des tubes ronds et carrés et d'autres pièces ferreuses de grande taille.

Chaque aimant de levage de la série CM est équipé de :

♦ 2 ans de garantie
♦ déclaration de conformité "CЄ"
♦ protocole de mesure de la capacité
♦ mode d'emploi
♦ guide de référence rapide

La capacité de levage réelle de chaque élévateur dépend des facteurs suivants :

♦ l'épaisseur et la forme des pièces à soulever (la relation entre la capacité de levage et l'épaisseur des pièces est indiquée pour chaque élévateur). Pour les pièces solides cylindriques (cylindres, tiges), la capacité de levage est inférieure d'environ 50 %.

Les pièces trop fines peuvent être faiblement attirées car le champ magnétique des aimants de levage n'est pas pleinement utilisé. En outre, les pièces minces se plient et leur surface de contact avec les aimants de levage diminue, de sorte que la force de traction diminue. La meilleure performance de levage est obtenue avec des pièces suffisamment épaisses.

Avant de commencer le travail, il est important de considérer le pourcentage de dépendance de la capacité de levage en fonction de l'épaisseur de l'acier à soulever (les courbes de capacité de levage se trouvent dans le manuel).

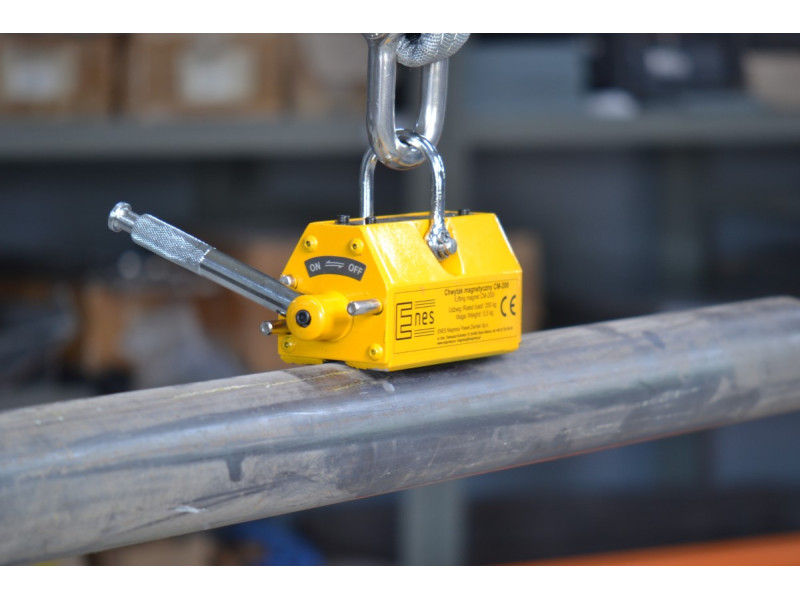

Lors de la manipulation de pièces rondes telles que des tuyaux, des tiges, des arbres en acier, la capacité de charge maximale est réduite :

La capacité de levage réelle de chaque aimant de levage dépend également :

♦ de la taille de l'entrefer entre la surface de l'aimant de levage et la pièce à soulever (pour chaque aimant de levage, les caractéristiques de capacité en fonction de la taille de l'entrefer non magnétique sont indiquées).

La capacité de charge dépend de l'entrefer entre la surface de l'aimant de levage et la pièce à soulever. Si la rugosité de la surface de la charge Ra est inférieure à 6,3 μm, la capacité de la pince ne diminuera pas. C'est le cas pour une surface très propre, plane et poncée.Si la rugosité de la surface des matériaux à soulever Ra sera supérieure à 6,3 μm, il faudra tenir compte de l'écart.
Pour les surfaces laminées rouillées, on peut supposer un écart de l'ordre de (0,1-0,3 mm), tandis que pour les surfaces poreuses rugueuses, l'écart est estimé dans l'intervalle (0,3-0,5 mm).

Avant de commencer le travail, reportez-vous aux instructions concernant la relation en pourcentage de la capacité de charge en fonction de l'écart amagnétique.

La capacité de levage réelle de chaque aimant de levage dépend également de :

♦ La composition de la charge à soulever (plus la teneur en fer est élevée, plus la capacité de levage est importante) :

*) il s'agit de la charge admissible pour une pièce fabriquée dans un matériau donné, si elle n'est pas réduite par d'autres facteurs (épaisseur, qualité de la surface, forme).

♦ la température ambiante et la température de la pièce à soulever (elle ne doit pas être supérieure à 80 [^oC]).
Dans les aimants de levage, la source du champ magnétique est constituée d'aimants en néodyme frittés, dont la température maximale de fonctionnement est de^80oC.

Nous offrons :
- conseil,
- service,
- pièces de rechange,
- inspections annuelles et tests de capacité de charge des aimants de levage, confirmés par un certificat.
