Ονομαστική ικανότητα ανύψωσης: 200 [kg]
Μέγιστη φέρουσα ικανότητα (φορτίο θραύσης): >700 [kg] - Ο συντελεστής ασφαλείας για στατικές δοκιμές είναι 3,5 και συμμορφώνεται με το πρότυπο EN 13155:2021-05
ΜΗΝ ΑΝΥΨΏΝΕΤΕ ΦΟΡΤΊΑ ΠΟΥ ΕΊΝΑΙ ΒΑΡΎΤΕΡΑ ΑΠΌ ΤΗΝ ΟΝΟΜΑΣΤΙΚΉ ΑΝΥΨΩΤΙΚΉ ΙΚΑΝΌΤΗΤΑ !

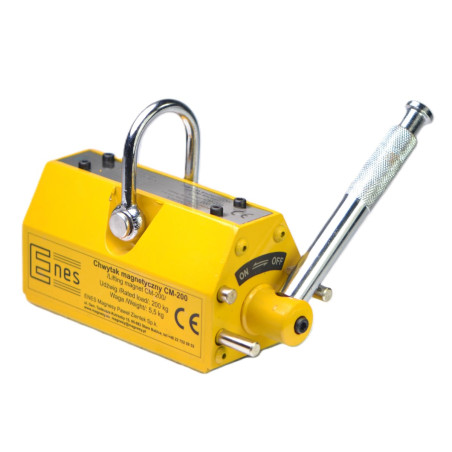

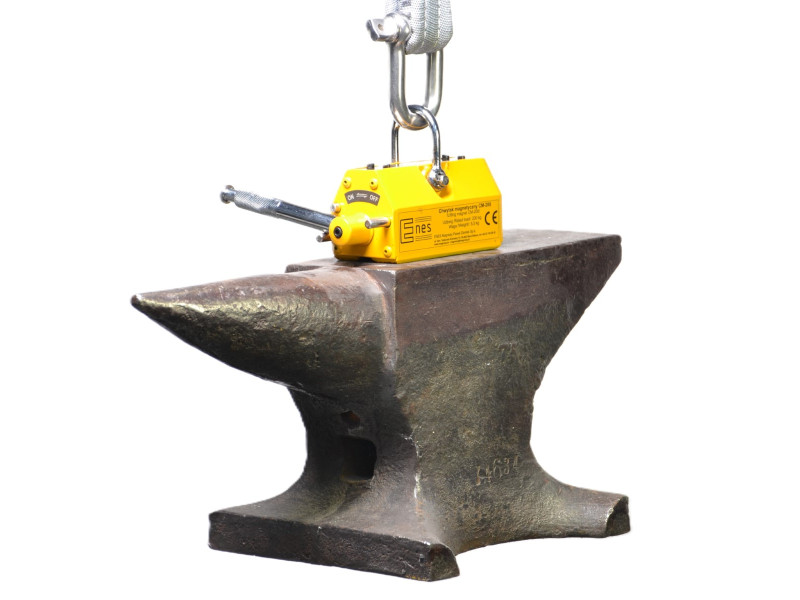

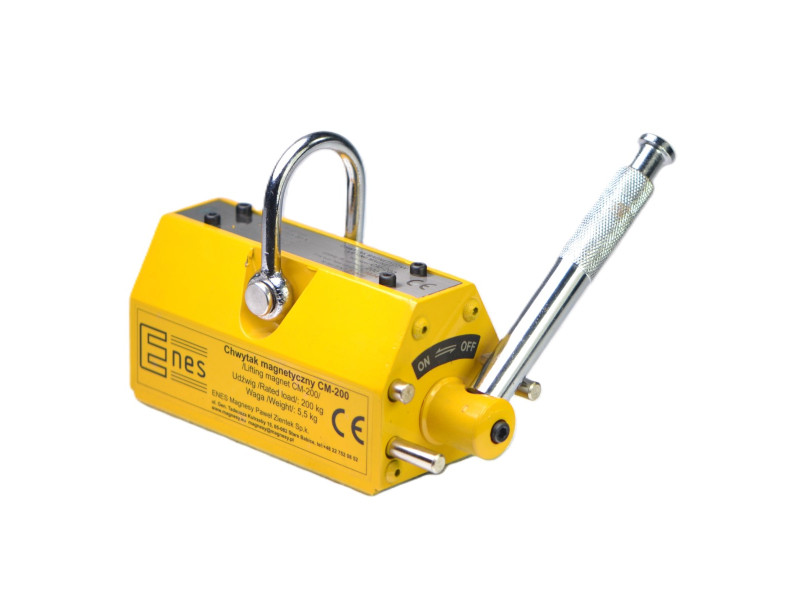

Οι ανυψωτικοί μαγνήτες χρησιμοποιούνται για την ανύψωση και τη μετακίνηση βαρέων σιδηρών και μαγνητικών χαλύβδινων εξαρτημάτων. Οι συσκευές αυτές δεν απαιτούν καμία παροχή ρεύματος. Το μαγνητικό πεδίο ενεργοποιείται και απενεργοποιείται με τη ρύθμιση ενός χειροκίνητου μοχλού. Το μαγνητικό πεδίο του μαγνήτη ανύψωσης παράγεται από μαγνήτες νεοδυμίου. Χρησιμοποιούνται σε χαλυβουργεία, εργοστάσια, αποθήκες, εργαστήρια και αποβάθρες. Είναι χρήσιμοι για το χειρισμό λαμαρινών, πλακών, προφίλ, ράβδων, γωνιών, καναλιών, στρογγυλών και τετράγωνων σωλήνων και άλλων μεγάλων σιδηρούχων τεμαχίων.
Σε κάθε ανυψωτικό μαγνήτη της σειράς CM επισυνάπτουμε:
¦ εγγύηση 2 ετών
¦ δήλωση συμμόρφωσης "C?"
¦ πρωτόκολλο μέτρησης χωρητικότητας
¦ οδηγίες λειτουργίας
¦ οδηγός γρήγορης αναφοράς
Η πραγματική ανυψωτική ικανότητα κάθε ανυψωτικού εξαρτάται από τους ακόλουθους παράγοντες:
¦ πάχος και σχήμα των προς ανύψωση τεμαχίων (για κάθε ανυψωτήρα δίνεται η σχέση μεταξύ της ανυψωτικής ικανότητας και του πάχους των τεμαχίων). Για κυλινδρικά συμπαγή τεμάχια (κύλινδροι, ράβδοι), η ανυψωτική ικανότητα είναι περίπου 50% μικρότερη.
Ελάχιστο πάχος εξαρτήματος στο οποίο μπορεί να χρησιμοποιηθεί ο μαγνήτης ανύψωσης |
5 mm |
Τα πολύ λεπτά τεμάχια ενδέχεται να έλκονται ασθενώς, επειδή το μαγνητικό πεδίο των μαγνητών ανύψωσης δεν αξιοποιείται πλήρως. Επιπλέον, τα λεπτά τεμάχια λυγίζουν και η περιοχή επαφής τους με τους ανυψωτήρες μειώνεται, οπότε η δύναμη έλξης μειώνεται. Η καλύτερη απόδοση ανύψωσης επιτυγχάνεται για επαρκώς παχιά τεμάχια.
Πάχος του προς ανύψωση τεμαχίου στο οποίο η ανυψωτική ικανότητα είναι 100% |
15 mm |
Πριν από την έναρξη των εργασιών, είναι σημαντικό να εξετάσετε την ποσοστιαία εξάρτηση της ανυψωτικής ικανότητας σε συνάρτηση με το πάχος του προς ανύψωση χάλυβα (καμπύλες ανυψωτικής ικανότητας μπορείτε να βρείτε στο εγχειρίδιο).

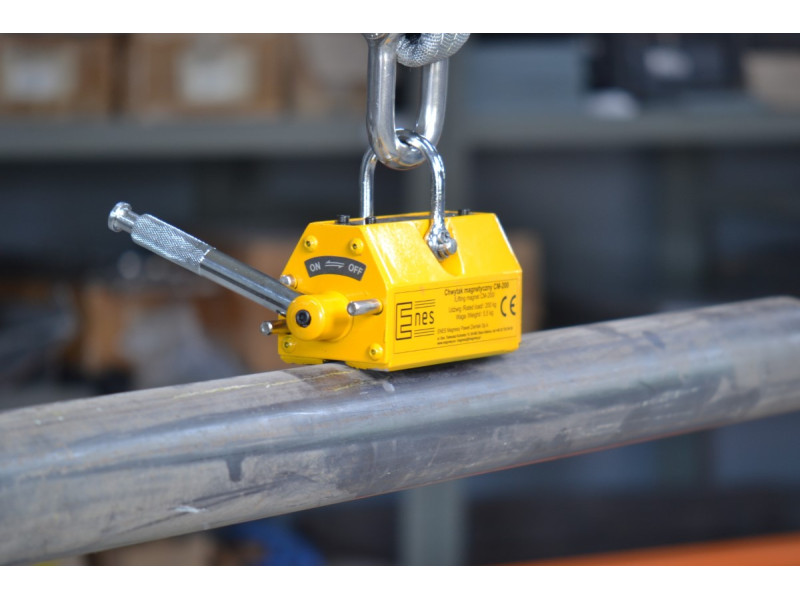

Κατά το χειρισμό στρογγυλών εξαρτημάτων, όπως σωλήνες, ράβδοι, χαλύβδινοι άξονες, η μέγιστη ανυψωτική ικανότητα μειώνεται:
Τύπος |
Διάμετρος άξονα |
Μέγιστο μήκος άξονα |
Μέγιστη χωρητικότητα φορτίου |
CM200 |
75 [mm] |
1250 [mm] |
90 [kg] |
Η πραγματική ανυψωτική ικανότητα κάθε ανυψωτικού μαγνήτη εξαρτάται επίσης από:
¦ το μέγεθος του διακένου αέρα μεταξύ της επιφάνειας του ανυψωτικού μαγνήτη και του προς ανύψωση τεμαχίου (για κάθε ανυψωτικό μαγνήτη δίνονται τα χαρακτηριστικά της ικανότητας σε συνάρτηση με το μέγεθος του μη μαγνητικού διακένου).
Ονομαστική χωρητικότητα φορτίου του CM200 [kg] |
||||
Πάχοςτεμαχίου [mm] |
Μη μαγνητικό διάκενο D μεταξύ του ανυψωτικού μαγνήτη και του προς ανύψωση τεμαχίου εργασίας |
|||
D = 0,0 |
D = 0,1 |
D = 0,3 |
D = 0,5 |
|
15 |
200 |
177 |
143 |
100 |
10 |
171 |
164 |
137 |
97 |
5 |
59 |
58 |
56 |
55 |
Η χωρητικότητα φορτίου εξαρτάται από το διάκενο αέρα μεταξύ της επιφάνειας του μαγνήτη ανύψωσης και του προς ανύψωση τεμαχίου. Εάν η επιφανειακή τραχύτητα του φορτίου Ra είναι μικρότερη από 6,3 μm, η χωρητικότητα της αρπάγης δεν θα μειωθεί. Αυτό ισχύει για μια πολύ καθαρή, επίπεδη και λειασμένη επιφάνεια.Εάν η τραχύτητα της επιφάνειας των προς ανύψωση υλικών Ra θα είναι μεγαλύτερη από 6,3 μm, θα πρέπει να ληφθεί υπόψη το διάκενο.
Για σκουριασμένες κυλινδρικές επιφάνειες μπορεί να θεωρηθεί διάκενο της τάξης των (0,1-0,3 mm), ενώ για τραχιές πορώδεις επιφάνειες το διάκενο εκτιμάται στην περιοχή (0,3-0,5 mm).
Πριν από την έναρξη των εργασιών, ανατρέξτε στις οδηγίες για την ποσοστιαία σχέση της φέρουσας ικανότητας σε συνάρτηση με το μη μαγνητικό διάκενο.
Η πραγματική ανυψωτική ικανότητα κάθε ανυψωτικού μαγνήτη εξαρτάται επίσης από:
¦ Τη σύνθεση του προς ανύψωση φορτίου (όσο μεγαλύτερη είναι η περιεκτικότητα σε σίδηρο, τόσο μεγαλύτερη είναι η ανυψωτική ικανότητα):
Τύπος |
Ονομαστική ικανότητα ανύψωσης [kg] |
Επιτρεπόμενη χωρητικότητα φορτίου για το υλικό * |
|||
Χάλυβας χαμηλού άνθρακα 100% |
Χάλυβας υψηλής περιεκτικότητας σε άνθρακα 90% |
Χάλυβας χαμηλής περιεκτικότητας σε κράματα 75% |
Χυτοσίδηρος |
||
CM 200 |
200 |
200 |
180 |
150 |
100 |
*) θα είναι το επιτρεπόμενο φορτίο για ένα εξάρτημα κατασκευασμένο από συγκεκριμένο υλικό, εάν δεν μειώνεται από άλλους παράγοντες (πάχος, ποιότητα επιφάνειας, σχήμα).
¦ η θερμοκρασία περιβάλλοντος και η θερμοκρασία του προς ανύψωση τεμαχίου (δεν πρέπει να είναι υψηλότερη από 80[oC]).
Στους μαγνήτες ανύψωσης, η πηγή του μαγνητικού πεδίου είναι οι συσσωματωμένοι μαγνήτες νεοδυμίου, των οποίων η μέγιστη θερμοκρασία λειτουργίας είναι80οC.
Προσφέρουμε:
- συμβουλές,
- σέρβις,
- ανταλλακτικά,
- ετήσιες επιθεωρήσεις και δοκιμές φέρουσας ικανότητας των ανυψωτικών μαγνητών, που επιβεβαιώνονται με πιστοποιητικό.
