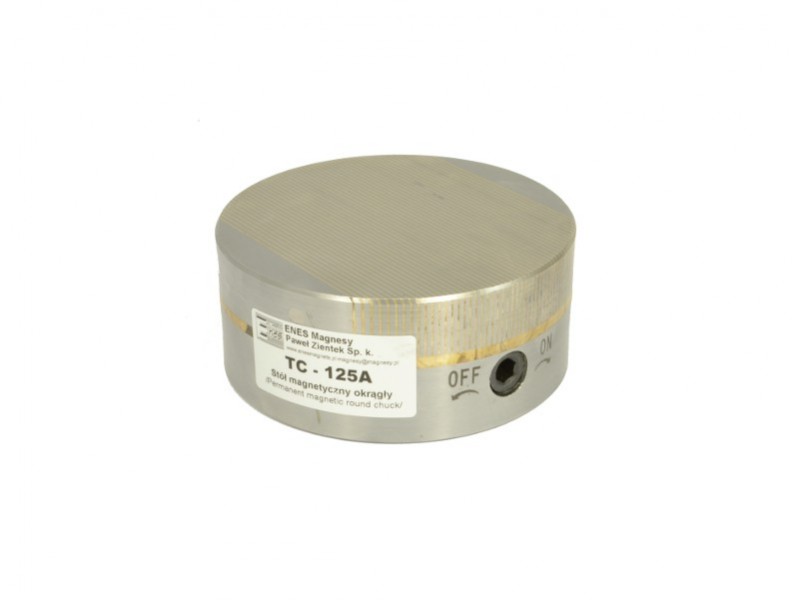

Nuolatinis magnetinis griebtuvas (apvalus) TC-125A

TC serijos žiediniai nuolatinių magnetų griebtuvai skirti feromagnetiniams ruošiniams (geležies, konstrukcinio plieno, legiruotojo plieno, ketaus) šlifuoti, frezuoti ir apdirbti elektriniu išlydžiu.Jei medžiagos pasižymi didelėmis magnetinėmis savybėmis (plienas su dideliu geležies kiekiu), griebtuvai gali būti naudojami kaip laikikliai atliekant tekinimo operacijas.

Griebtuvą galima tvirtinti naudojant jo apačioje esančius griovelius arba keturias sriegines skyles (žr. priedus). Griebtuvo korpusą sudaro vienas plieno blokas, o jo viršutinė plokštė pagaminta iš plieno ir žalvario lamelių, išdėstytų pakaitomis. TC serijos diskiniuose griebtuvuose naudojami neodimio magnetai, todėl didžiausia magnetinio laikymo jėga yra apie 100 ^N/cm2. Magnetinį lauką galima įjungti naudojant svirtį (implanto raktą), pasukus svirtį į dešinę ^180o kampu. Norint lauką išjungti, svirtį reikia pasukti atvirkščiai.

Dėl standžios griebtuvo konstrukcijos galima labai tiksliai apdirbti, o jo sandarumas leidžia naudoti griebtuvą operacijoms su aušinimo skysčiu arba operacijoms visiškai panardinus. Konstrukcijos paprastumas užtikrina ilgą ir patikimą prietaiso veikimą. Dėl elektros energijos tiekimo nebuvimo griebtuvas yra visiškai saugus darbo metu. Polių žingsnis (3,0 + 1,0 mm) leidžia tvirtai suveržti esant nedideliam magnetinio lauko aukščiui, todėl suveržiami ruošiniai gali būti ploni.

Polių žingsnio diagrama:

Prispaudimo jėga priklauso nuo šių parametrų:

• medžiagos tipo (prispaudimo jėga didėja proporcingai geležies kiekiui pliene):

-
- mažaanglis plienas 90 % (St3s)
- aukštadažnis plienas 80 % (St45)
- legiruotasis plienas 70 % (Corrax)
- aukšto legiruotumo plienas 65 % (1.2436)
- ketus 50 %.

• griebtuvo paviršiaus ir užspaustos detalės šiurkštumas:

- Ra iki 0,08 µm 100%
- Ra iki 0,20 µm 90%
- Ra iki 1,25 µm 70%
- Ra iki 6,30 µm 50%
- Ra iki 25,00 µm 30%

• prispausto ruošinio storis (bandymai atlikti su 20 x 20 mm dydžio plokštelėmis, pagamintomis iš Armco geležies):

• kontakto plotas - kad būtų užtikrintas geras laikymas, ruošiniai negali būti trumpesni nei 3 mm, o mažų paviršių atveju jie turėtų būti apsupti pagalbinėmis plokštelėmis. Didžiausia prispaudimo jėga, tenkanti vienam ^cm2, pasiekiama, kai ruošinių plotas yra maždaug 4 ^cm2.
  Toliau didinant ruošinio plotą, prispaudimo jėga nepadidėja. Taip pat svarbu, kad užspaustas ruošinys būtų lygiagretus griebtuvui, nes dėl kiekvieno, net ir mažiausio nelygumo mažėja užspaudimo jėga.
  Griebtuvo konstrukcija leidžia regeneruoti darbinį plotą šlifuojant jį iki 5 mm storio.

Toliau pateikiami mūsų siūlomų nuolatinių magnetinių sinusoidinių griebtuvų Circulair pasiūlymai:
