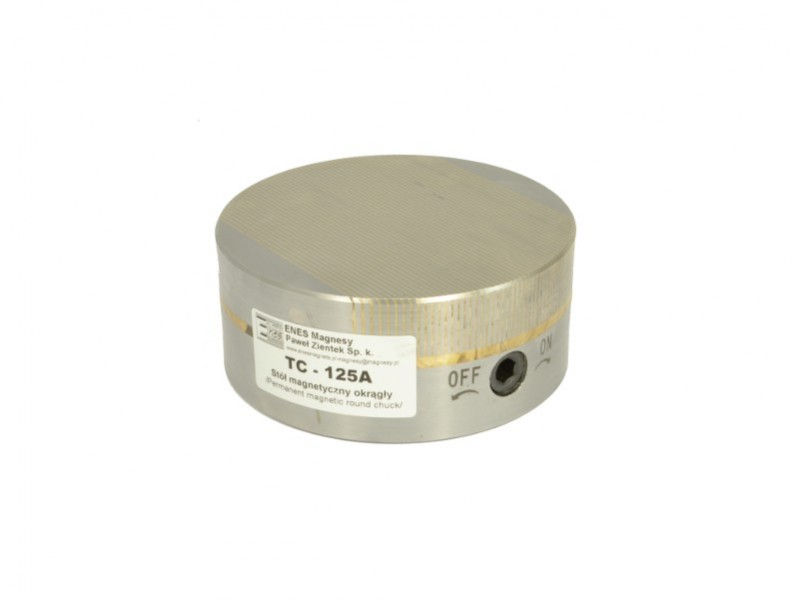

Permanent magnetisk borepatron (cirkulær) TC-125A

TC-seriens cirkulære permanentmagnetiske borepatroner er designet til at fastspænde ferromagnetiske emner (jern, konstruktionsstål, legeret stål, støbejern) under slibning, fræsning og elektrisk udladningsbearbejdning.I tilfælde af materialer med høje magnetiske egenskaber (stål med højt jernindhold) kan borepatronerne bruges som holdere i drejeoperationer.

Borepatronen kan monteres ved hjælp af rillerne i bunden eller de fire gevindhuller (se vedhæftede filer). Borepatronens krop består af en enkelt stålblok, mens dens topplade er lavet af stål- og messinglameller, der kan udskiftes. Cirkulære borepatroner i TC-serien bruger neodymmagneter, så der opnås en maksimal magnetisk holdekraft på ca. 100 ^N/cm2. Magnetfeltet kan tændes ved hjælp af et håndtag (unbrakonøgle) ved at dreje håndtaget ^180o til højre. For at slukke for feltet skal håndtaget drejes modsat.

Chuckens stive struktur muliggør meget præcis bearbejdning, mens dens tæthed gør det muligt at bruge chucken til operationer, der involverer kølemiddel eller operationer i fuld nedsænkning. Det enkle design sikrer en lang og pålidelig drift af enheden. Manglen på elektrisk strømforsyning gør borepatronen helt sikker under arbejdet. Polafstanden (3,0 + 1,0 mm) gør det muligt at spænde fast ved en lille højde på magnetfeltet, så de fastspændte emner kan være tynde.

Diagram over polafstand:

Spændekraften afhænger af følgende parametre:

• materialetype (spændekraften øges proportionalt med indholdet af jern i stål):

- Armco-jern 100%
- stål med lavt kulstofindhold 90% (St3s)
- stål med højt kulstofindhold 80% (St45)
- legeret stål 70% (Corrax)
- højlegeret stål 65% (1.2436)
- støbejern 50%

• ruhed på borepatronens overflade og det fastspændte emne:

- for Ra op til 0,08 µm 100%
- for Ra op til 0,20 µm 90%
- for Ra op til 1,25 µm 70%
- for Ra op til 6,30 µm 50%
- for Ra op til 25,00 µm 30%

• tykkelsen på det fastspændte emne (testene blev udført på plader med størrelsen 20 x 20 mm lavet af Armco-jern):

• kontaktområde - for at sikre god fastholdelse må emnerne ikke være kortere end 3 mm, og i tilfælde af små overflader skal de desuden være omgivet af hjælpeplader. Den maksimale spændekraft pr. ^cm2 opnås for arbejdsemner med et areal på ca. 4 ^cm2.
  En yderligere forøgelse af arbejdsemnets areal medfører ikke en højere spændekraft. Det er også vigtigt, at det fastspændte emne er parallelt med borepatronen, fordi enhver ujævnhed, selv den mindste, medfører et fald i spændekraften.
  Chuckens design gør det muligt at regenerere arbejdsområdet ved at slibe det til 5 mm af tykkelsen.
