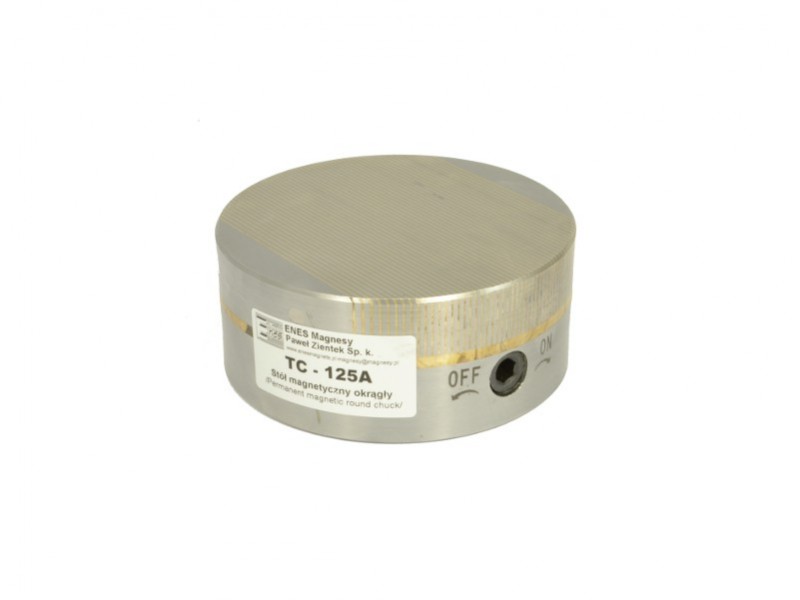

Trajno magnetno vpenjalno držalo (krožno) TC-125A

Okrogla držala s trajnimi magneti serije TC so zasnovana za vpenjanje feromagnetnih obdelovancev (železo, konstrukcijsko jeklo, legirano jeklo, litina) med brušenjem, rezkanjem in obdelavo z električnim praznjenjem.Pri materialih z visokimi magnetnimi lastnostmi (jekla z visoko vsebnostjo železa) se lahko vpenjalci uporabljajo kot držala pri struženju.

Držalo lahko pritrdite z utori na njegovem dnu ali s štirimi navojnimi luknjami (glejte priloge). Ohišje vpenjalnika je sestavljeno iz enega samega bloka jekla, medtem ko je njegova zgornja plošča izdelana iz jekla in medeninastih lamel, ki se nameščajo izmenično. Krožna vpenjalna držala serije TC uporabljajo neodimove magnete, tako da je dosežena največja magnetna pritrdilna sila približno 100 ^N/cm2. Magnetno polje je mogoče vklopiti z uporabo vzvoda (imbus ključ), in sicer tako, da vzvod obrnete v desno za ^180o. Za izklop magnetnega polja je treba ročico obrniti v obratni smeri.

Toga struktura vpenjalnega držala omogoča zelo natančno obdelavo, njegova tesnost pa omogoča uporabo vpenjalnega držala pri operacijah s hladilno tekočino ali pri operacijah v popolni potopitvi. Enostavnost zasnove zagotavlja dolgo in zanesljivo delovanje naprave. Zaradi odsotnosti električnega napajanja je vpenjalnik med delovanjem popolnoma varen. Razmik polov (3,0 + 1,0 mm) omogoča trdno vpenjanje pri majhni višini magnetnega polja, zato so lahko vpenjani obdelovanci tanki.

Diagram razmika polov:

Sila vpenjanja je odvisna od naslednjih parametrov:

• vrste materiala (vpenjalna sila se povečuje sorazmerno z vsebnostjo železa v jeklu):

- Armco železo 100 %
- nizkoogljično jeklo 90 % (St3s)
- visokoogljično jeklo 80 % (St45)
- legirano jeklo 70 % (Corrax)
- visokolegirano jeklo 65 % (1.2436)
- litina 50 %

• hrapavost površine vpenjala in vpetega obdelovanca:

- za Ra do 0,08 µm 100%
- za Ra do 0,20 µm 90%
- za Ra do 1,25 µm 70%
- za Ra do 6,30 µm 50%
- za Ra do 25,00 µm 30%

• debelina vpetega obdelovanca (preskusi so bili izvedeni za plošče velikosti 20 x 20 mm iz železa Armco):

• stična površina - za zagotovitev dobrega oprijema obdelovanci ne smejo biti krajši od 3 mm, pri majhnih površinah pa jih je treba dodatno obkrožiti s pomožnimi ploščami. Največja vpenjalna sila na ^cm2 se doseže pri obdelovancih s površino približno 4 ^cm2.
  Nadaljnje povečanje površine obdelovanca ne pomeni večje vpenjalne sile. Pomembno je tudi, da je vpenjan obdelovanec vzporeden z vpenjalom, saj vsaka, tudi najmanjša neravnina povzroči zmanjšanje sile vpenjanja.
  Zasnova vpenjala omogoča regeneracijo delovnega območja z brušenjem na 5 mm debeline.
