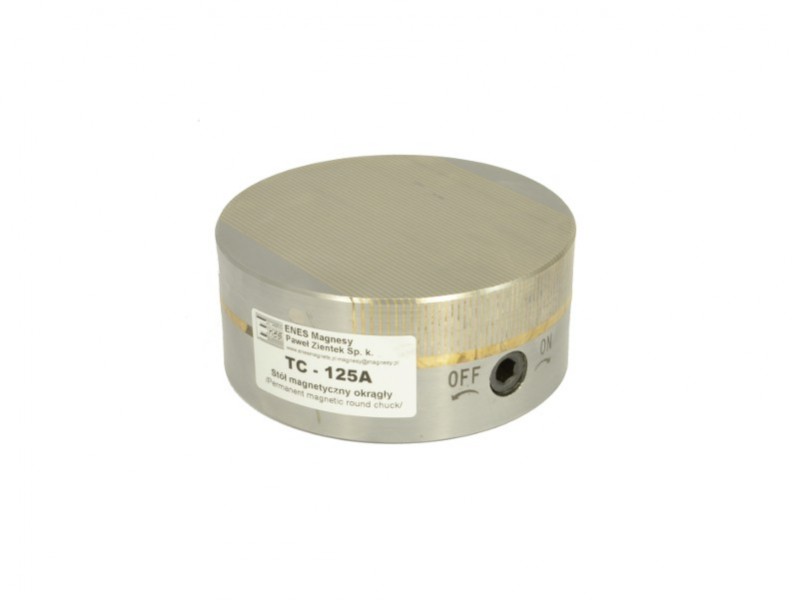

Kalıcı manyetik ayna (dairesel) TC-125A

TC serisi dairesel kalıcı manyetik aynalar, taşlama, frezeleme ve elektrik deşarjlı işleme sırasında ferromanyetik iş parçalarını (demir, yapısal çelik, alaşımlı çelik, dökme demir) sıkıştırmak için tasarlanmıştır.Yüksek manyetik özelliklere sahip malzemeler (yüksek demir içerikli çelikler) söz konusu olduğunda, aynalar tornalama işlemlerinde tutucu olarak kullanılabilir.

Ayna, alt kısmındaki oluklar veya dört dişli delik kullanılarak monte edilebilir (eklere bakınız). Aynanın gövdesi tek bir çelik bloktan oluşurken, üst plakası çelikten ve birbirinin yerine yerleştirilen pirinç lamellerden yapılmıştır. TC serisi dairesel aynalar neodim mıknatıslar kullanır, böylece yaklaşık 100 ^N/cm2 maksimum manyetik tutma kuvveti elde edilir. Manyetik alan, bir kol (Allen anahtarı) kullanılarak, kol ^180o sağa çevrilerek açılabilir. Alanı kapatmak için kol tersine çevrilmelidir.

Aynanın rijit yapısı çok hassas işlemeye olanak sağlarken, sızdırmazlığı aynanın soğutma sıvısı içeren işlemler veya tam daldırma işlemleri için kullanılmasına izin verir. Tasarımın basitliği, cihazın uzun ve güvenilir bir şekilde çalışmasını sağlar. Elektrik güç kaynağının olmaması, aynayı çalışma sırasında tamamen güvenli hale getirir. Kutup aralığı (3,0 + 1,0 mm), manyetik alanın küçük bir yüksekliğinde sağlam bir kenetleme sağlar, böylece kenetlenen iş parçaları ince olabilir.

Kutup aralığı diyagramı:

Sıkıştırma kuvveti aşağıdaki parametrelere bağlıdır:

• malzeme türü (sıkıştırma kuvveti çelikteki demir içeriğiyle orantılı olarak artar):

- Armco demiri %100
- düşük karbonlu çelik %90 (St3s)
- yüksek karbonlu çelik %80 (St45)
- alaşımlı çelik %70 (Corrax)
- yüksek alaşımlı çelik %65 (1.2436)
- dökme demir %50

• ayna yüzeyinin ve sıkıştırılan iş parçasının pürüzlülüğü:

- 0,08 µm'ye kadar Ra için %100
- 0,20 µm'ye kadar Ra için %90
- 1,25 µm'ye kadar Ra için %70
- 6,30 µm'ye kadar Ra için %50
- 25,00 µm'ye kadar Ra için %30

• Sıkıştırılan iş parçasının kalınlığı (testler Armco demirden yapılmış 20 x 20 mm boyutundaki plakalar için gerçekleştirilmiştir):

• temas alanı - iyi bir tutuş sağlamak için, iş parçaları 3 mm'den kısa olamaz ve ayrıca küçük yüzeyler söz konusu olduğunda, yardımcı plakalarla çevrelenmelidir. ^cm2 başına maksimum sıkma kuvveti yaklaşık 4 ^cm2 alana sahip iş parçaları için elde edilir.
  İş parçası alanındaki daha fazla artış, daha yüksek bir sıkıştırma kuvvetine dönüşmez. Sıkıştırılan iş parçasının aynaya paralel olması da önemlidir, çünkü en küçük pürüzler bile sıkma kuvvetinin azalmasına neden olur.
  Aynanın tasarımı, çalışma alanının 5 mm kalınlığa kadar taşlanarak yeniden oluşturulmasına izin verir.

Teklifimizde bulunan circulair kalıcı manyetik sinüs aynaları aşağıda sunulmuştur:
