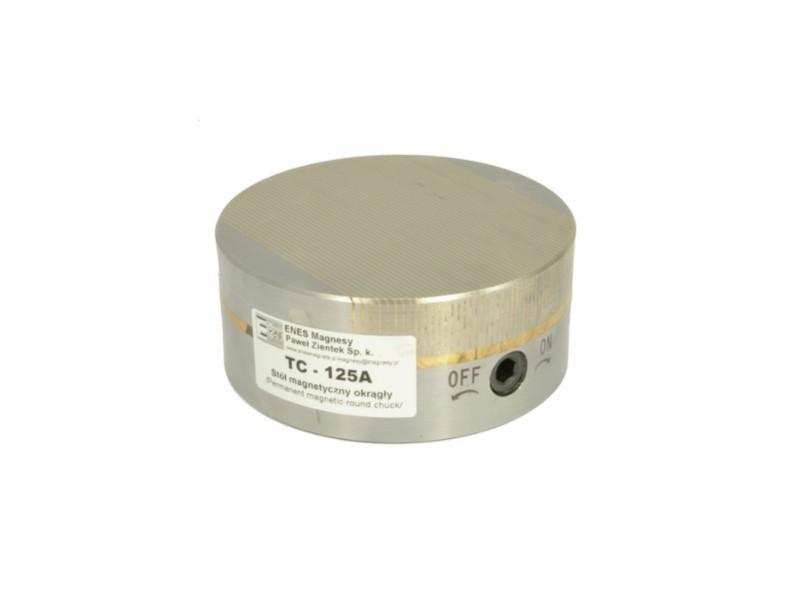

Permanent magnetisk chuck (sirkulær) TC-125A

TC-seriens sirkulære permanentmagnetiske chucker er konstruert for å spenne fast ferromagnetiske arbeidsstykker (jern, konstruksjonsstål, legert stål, støpejern) under sliping, fresing og elektrisk utladningsbearbeiding.Når det gjelder materialer med høye magnetiske egenskaper (stål med høyt jerninnhold), kan chuckene brukes som holdere i dreieoperasjoner.

Chucken kan monteres ved hjelp av sporene i bunnen eller de fire gjengede hullene (se vedlegg). Chuckens kropp består av en enkelt stålblokk, mens topplaten er laget av stål- og messinglameller som er plassert om hverandre. TC-seriens sirkulære chucker bruker neodymmagneter, slik at man oppnår en maksimal magnetisk holdekraft på ca. 100 ^N/cm2. Magnetfeltet kan slås på ved hjelp av en spak (unbrakonøkkel), ved å vri spaken ^180o til høyre. For å slå feltet av, skal spaken dreies motsatt vei.

Chuckens stive struktur muliggjør svært presis maskinering, samtidig som dens tetthet gjør det mulig å bruke chucken til operasjoner som involverer kjølevæske eller operasjoner under full nedsenking. Den enkle konstruksjonen sikrer lang og pålitelig drift av enheten. Mangelen på elektrisk strømforsyning gjør chucken helt sikker under drift. Polavstanden (3,0 + 1,0 mm) gjør det mulig å klemme fast med en liten høyde på magnetfeltet, slik at arbeidsstykkene som klemmes fast kan være tynne.

Diagram over polavstanden:

Klemmekraften avhenger av følgende parametere:

• materialtype (klemkraften øker proporsjonalt med innholdet av jern i stålet):

- Armco-jern 100 %
- lavkarbonstål 90 % (St3s)
- høykarbonstål 80 % (St45)
- legert stål 70 % (Corrax)
- høylegert stål 65 % (1.2436)
- støpejern 50

• ruhet på chuckens overflate og det fastspente arbeidsstykket:

- for Ra opp til 0,08 µm 100 %
- for Ra opp til 0,20 µm 90 %
- for Ra opp til 1,25 µm 70 %
- for Ra opp til 6,30 µm 50 %
- for Ra opp til 25,00 µm 30

• tykkelsen på arbeidsstykket som er klemt fast (testene ble utført for plater med størrelsen 20 x 20 mm laget av Armco-jern):

• kontaktområde - for å sikre god fastspenning kan arbeidsstykkene ikke være kortere enn 3 mm, og i tillegg bør de, når det gjelder små overflater, være omgitt av hjelpeplater. Maksimal klemkraft per ^cm2 oppnås for arbeidsstykker med et areal på ca. 4 ^cm2.
  En ytterligere økning i arbeidsstykkets areal gir ikke høyere klemkraft. Det er også viktig at arbeidsstykket som spennes fast, er parallelt med chucken, fordi enhver ujevnhet, selv den minste, fører til en reduksjon av spennkraften.
  Chuckens utforming gjør det mulig å regenerere arbeidsområdet ved å slipe det til 5 mm av tykkelsen.

Nedenfor presenteres de permanentmagnetiske sinuschuckene fra Circulair som er tilgjengelige i vårt sortiment:
