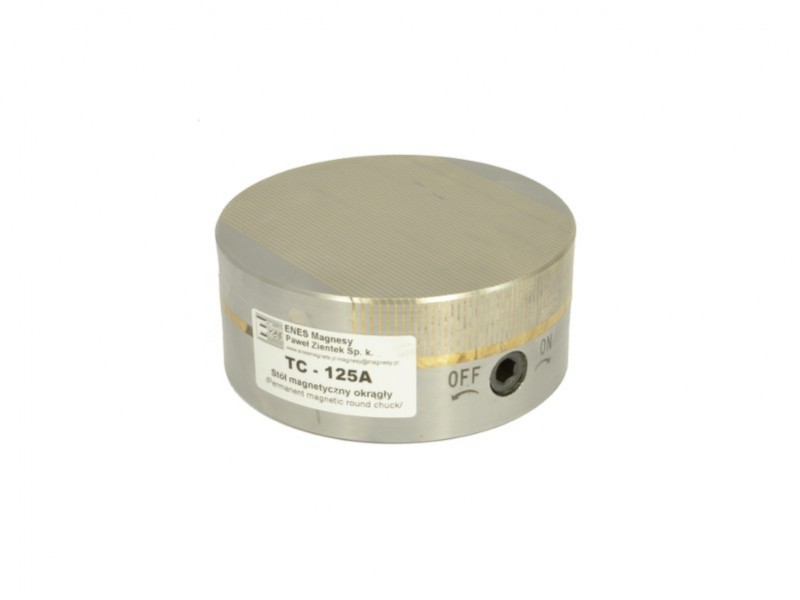

Mandrină magnetică permanentă (circulară) TC-125A

Mandrinele magnetice permanente circulare din seria TC sunt concepute pentru fixarea pieselor feromagnetice (fier, oțel structural, oțel aliat, fontă) în timpul rectificării, frezării și prelucrării prin electroeroziune.În cazul materialelor cu proprietăți magnetice ridicate (oțeluri cu conținut ridicat de fier), mandrinele pot fi utilizate ca suporturi în operațiunile de strunjire.

Mandrina poate fi montată folosind canelurile din partea inferioară a acesteia sau cele patru găuri filetate (a se vedea anexele). Corpul mandrinei este format dintr-un singur bloc de oțel, în timp ce placa sa superioară este realizată din oțel și lamelă de alamă plasate interschimbabil. Mandrinele circulare din seria TC utilizează magneți de neodim, astfel încât se obține o forță magnetică maximă de fixare de aproximativ 100 ^N/cm2. Câmpul magnetic poate fi activat cu ajutorul unei pârghii (cheie Allen), prin rotirea pârghiei la dreapta cu ^180o. Pentru a dezactiva câmpul, pârghia trebuie rotită invers.

Structura rigidă a mandrinei permite o prelucrare foarte precisă, în timp ce etanșeitatea acesteia permite utilizarea mandrinei pentru operații care implică lichid de răcire sau operații în imersiune completă. Simplitatea designului asigură o funcționare îndelungată și fiabilă a dispozitivului. Lipsa alimentării cu energie electrică face ca mandrina să fie complet sigură în timpul funcționării. Pasul polilor (3,0 + 1,0 mm) permite prinderea fermă la o înălțime mică a câmpului magnetic, astfel încât piesele de prelucrat prinse pot fi subțiri.

Diagrama pasului polilor:

Forța de strângere depinde de următorii parametri:

• tipul de material (forța de strângere crește proporțional cu conținutul de fier din oțel):

- Fier armco 100%
- oțel cu conținut scăzut de carbon 90% (St3s)
- oțel cu conținut ridicat de carbon 80% (St45)
- oțel aliat 70% (Corrax)
- oțel înalt aliat 65% (1.2436)
- fontă 50%

• rugozitatea suprafeței mandrinei și a piesei prinse:

- pentru Ra până la 0,08 µm 100%
- pentru Ra până la 0,20 µm 90%
- pentru Ra până la 1,25 µm 70%
- pentru Ra până la 6,30 µm 50%
- pentru Ra până la 25,00 µm 30%

• grosimea piesei prinse (testele au fost efectuate pentru plăci cu dimensiunea de 20 x 20 mm din fier Armco):

• suprafața de contact - pentru a asigura o bună fixare, piesele nu pot fi mai scurte de 3 mm și, în plus, în cazul suprafețelor mici, acestea trebuie înconjurate cu plăci auxiliare. Forța maximă de strângere pe ^cm2 se obține pentru piesele de lucru cu o suprafață de aproximativ 4 ^cm2.
  O creștere suplimentară a suprafeței piesei de prelucrat nu se traduce printr-o forță de prindere mai mare. De asemenea, este important ca piesa de prelucrat prinsă să fie paralelă cu mandrina, deoarece orice asperitate, chiar și cea mai mică, determină o scădere a forței de prindere.
  Designul mandrinei permite regenerarea zonei de lucru prin rectificarea acesteia la 5 mm din grosime.
