Ilgis
300 [mm]
Plotis
150 [mm]
Aukštis
125 [mm]
Magneto tipas
Neodimio
Maksimali darbinė temperatūra
≤ 80 [°C]
Stulpų išdėstymas
skersinis 1,5 + 0,5 mm
Su atskiriamu magnetiniu lauku
taip
Magnetinio lauko jungiklis
taip, vienas visiems lėktuvams
Tvarkymo režimas
naudojimas rankiniu būdu
Mažų dalių laikymui
taip
Pridedamų ašių skaičius
2
Svoris
34 [kg]
Veikimo parametrai

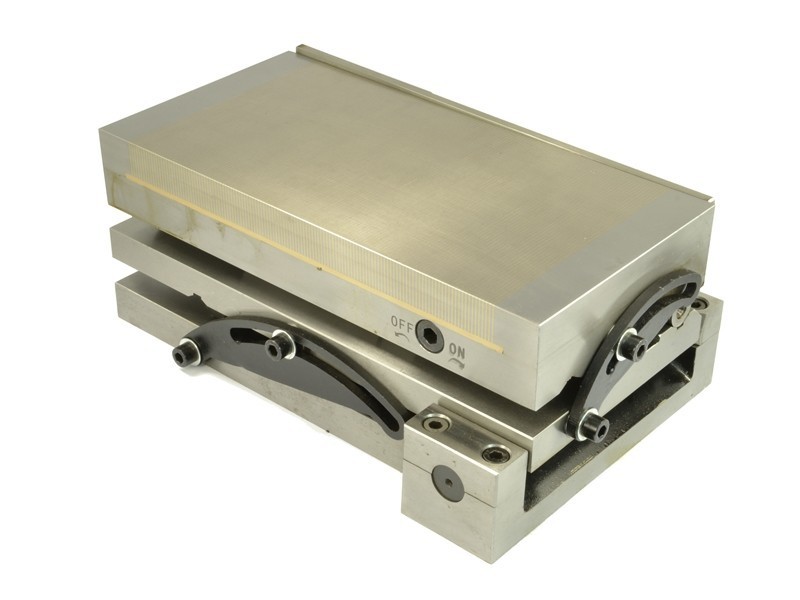

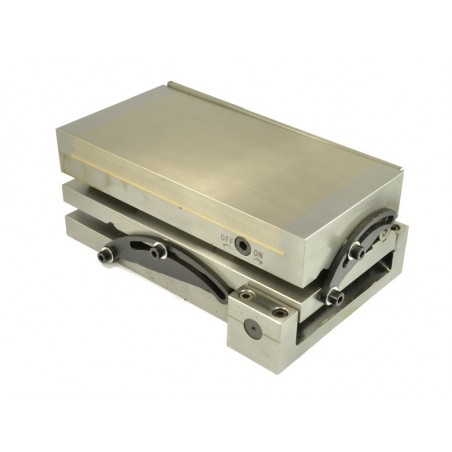

TSD serijos sinusoidinis magnetinis griebtuvas, pasisukantis į abi puses, skirtas feromagnetinių ruošinių (geležies, konstrukcinio plieno, legiruoto plieno, ketaus) tvirtinimui šlifavimo, frezavimo ir elektroerozijos apdirbimo metu tiek horizontalioje padėtyje, tiek kampinėje padėtyje pagal dvi ašis: išilginę D1 iki 45° ir skersinę D2 iki 35°. Stalo korpusas pagamintas iš vientiso plieno bloko, o jo viršutinė plokštė – iš plieno ir žalvario lamelių, išdėstytų pakaitomis skirtingais plotais (1,5 + 0,5 mm). Plieninis pagrindas užtikrina didelį tvirtumą ir todėl šlifavimo tikslumą. TSD serijos staluose naudojami neodimio magnetai, todėl pasiekiama maksimali prispaudimo jėga.
Žemiau pateikta dvipusio pakreipiamojo stalo (TSD1710A) bendra išvaizda
Stalą norimu kampu
nustatyti galima įdedant matavimo blokelius tarp stalo pagrindo ir stalo atraminio veleno (jų aukštis parenkamas pagal instrukcijoje pateiktą lentelę). Kitas būdas nustatyti norimą kampą – naudoti tikslų kampmatį.
Tvirta stalo konstrukcija leidžia atlikti labai tikslų apdirbimą, o jo sandarumas leidžia stalą naudoti su aušinimo skysčiu arba visiškai panardinus. Kad būtų lengviau prispausti ruošinius kampu, stalas turi atramą ir prispaudimo juostą, padedančias nustatyti padėtį.
nustatyti galima įdedant matavimo blokelius tarp stalo pagrindo ir stalo atraminio veleno (jų aukštis parenkamas pagal instrukcijoje pateiktą lentelę). Kitas būdas nustatyti norimą kampą – naudoti tikslų kampmatį.
Tvirta stalo konstrukcija leidžia atlikti labai tikslų apdirbimą, o jo sandarumas leidžia stalą naudoti su aušinimo skysčiu arba visiškai panardinus. Kad būtų lengviau prispausti ruošinius kampu, stalas turi atramą ir prispaudimo juostą, padedančias nustatyti padėtį.
Strypų žingsnis (1,5 ± 0,5 mm) leidžia tvirtinti įvairių dydžių ruošinius. Strypų žingsnio schema:
Fiksavimo jėga priklauso nuo šių parametrų:
- medžiagos tipo:
(fiksavimo jėga didėja proporcingai geležies kiekiui pliene)
– „Armco“ geležis
100 % – mažai anglies turintis plienas 90 % (St3s)
– daug anglies turintis plienas 80 % (St45)
– legiruotas plienas 70 % (Corrax)
– aukštos legiruotės plienas 65 % (1.2436)
– ketus 50 %
- spyruoklės ir įtvirtinto ruošinio paviršiaus šiurkštumas:
– kai Ra neviršija 0,08 µm 100 %
– kai Ra neviršija 0,20 µm
90 % – kai Ra neviršija 1,25 µm 70 %
- kai Ra neviršija 6,30 µm 50 %-
kai Ra neviršija 25,00 µm 30 % - įtvirtinto ruošinio storis (bandymai buvo atliekami su 20 x 20 mm dydžio plokštelėmis, pagamintomis iš „Armco“ geležies):
- kontakto paviršius
: – kad ruošiniai būtų gerai prispausti, jų ilgis turi būti ne mažesnis kaip 3 mm, be to, jei paviršiaus plotas nedidelis, juos reikia paremti pagalbinėmis plokštėmis. Didžiausia prispaudimo jėga vienam cm² pasiekiama ruošiniams, kurių paviršiaus plotas yra apie 4 cm². Toliau didinant ruošinio paviršiaus plotą, fiksavimo jėga nepadidėja. Taip pat svarbus stalviršio ir ruošinio lygiagretumas, nes net mažiausias nelygumas sumažina fiksavimo jėgą. Stalviršio konstrukcija leidžia jo paviršių perslėgti iki 5 mm storio.
Toliau pateikiamos turimų stačiakampių, dvipusių pakreipiamų magnetinių griebtuvų matmenų schemos:
| Tipas | Matmenys [mm] | Svoris [kg] |
|||||||
| B | L | H | B1 | L1 | D1 | D2 | Polų išdėstymas | ||
| TSD-1710A | 100 | 175 | 110 | 145 | 205 | 75 | 100 | 1,5+0,5 | 13 |
| TSD-3015A | 175 | 300 | 125 | 200 | 335 | 100 | 200 | 1,5+0,5 | 34 |
Komplekto sudėtis
: - magnetinis
griebtuvas - ampulės raktelis magnetinio lauko įjungimui – 1 vnt.
stm2u150x300_1,5+0,5
