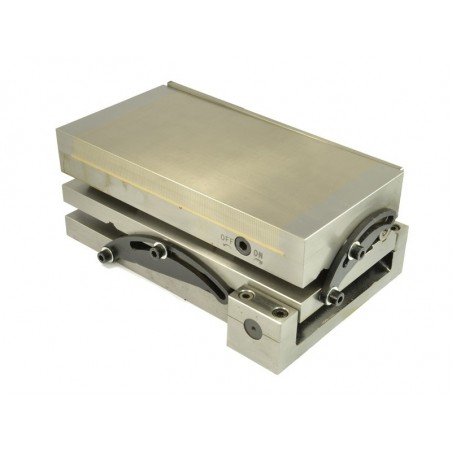

Mandrină magnetică permanentă (sinus) 2 axe TSD-3015A

De	Preț net	Preț brut
1 buc.	€1330.85	€1636.95

Produs indisponibil

Puneți o întrebare

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descriere

Lungime: 300 [mm]
Lățime: 150 [mm]
Înălțime: 125 [mm]
Tip magnet: Neodim
Temperatura maximă de lucru: ≤ 80 [°C]
Dispunerea stâlpilor: transversal 1,5 + 0,5 mm
Cu câmp magnetic separabil: da
Comutator de câmp magnetic: da, unul pentru toate avioanele
Modul de manipulare: utilizare manuală
Pentru deținerea pieselor mici: da
Număr de axe pentru atașarea detaliilor: 2
Greutate: 34 [kg]

Mandrina magnetică sinusoidală, înclinabilă pe ambele părți, din seria TSD este proiectată pentru prinderea pieselor feromagnetice (fier, oțel de construcție, oțel aliat, fontă) în timpul rectificării, frezării și prelucrării prin electroeroziune, atât în poziție orizontală, cât și în poziție unghiulară pe două axe, longitudinală D1 la 45° și transversală D2 la 35°. Corpul mesei este realizat dintr-un bloc solid de oțel, în timp ce placa sa superioară este realizată din oțel și aripioare de alamă dispuse în lățimi alternante (1,5 + 0,5 mm). Baza din oțel asigură o rigiditate ridicată și, prin urmare, precizie de rectificare. Mesele din seria TSD utilizează magneți de neodim, astfel încât să se obțină o forță de strângere maximă.

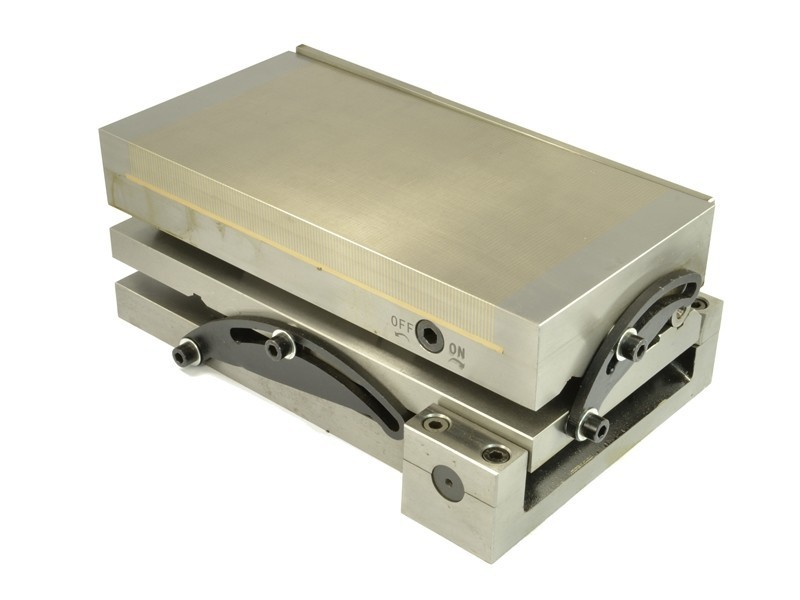

Mai jos este prezentat aspectul general al mesei basculante cu două fețe (TSD1710A)

Setarea mesei la unghiul dorit se face prin plasarea unor blocuri de gabarit între baza mesei și arborele de susținere al mesei (înălțimea acestora se alege în funcție de tabelul inclus în instrucțiuni). O altă metodă de setare a unghiului dorit este utilizarea unui raportor de precizie.
Construcția rigidă a mesei permite o prelucrare foarte precisă, iar etanșeitatea acesteia permite utilizarea mesei cu lichid de răcire sau complet scufundată. Pentru a facilita prinderea pieselor de prelucrat în unghi, masa dispune de un opritor și o bară de prindere pentru a facilita poziționarea.

Pasul polilor (1,5 ± 0,5 mm) permite prinderea pieselor de prelucrat de diferite dimensiuni. Diagrama pasului polilor:

Forța de strângere depinde de următorii parametri:

tipul de material:
(forța de strângere crește proporțional cu conținutul de fier din oțel)

- fier Armco 100%
- oțel cu conținut scăzut de carbon 90% (St3s)
- oțel cu conținut ridicat de carbon 80% (St45)
- oțel aliat 70% (Corrax)
- oțel înalt aliat 65% (1.2436)
- fontă 50%
rugozitatea suprafeței mandrinei și a piesei fixate:

- pentru Ra până la 0,08 µm 100%
- pentru Ra până la 0,20 µm 90%
- pentru Ra până la 1,25 µm 70%
- pentru Ra până la 6,30 µm 50%
- pentru Ra până la 25,00 µm 30%
grosimea piesei prinse (testele au fost efectuate pentru plăci cu dimensiunea de 20 x 20 mm din fier Armco):

suprafața de contact:
- pentru o bună prindere, piesele nu trebuie să fie mai scurte de 3 mm și, în plus, în cazul suprafețelor mici, acestea trebuie să fie susținute de plăci auxiliare. Forța maximă de prindere pe ^cm2 este atinsă pentru piesele de prelucrat cu o suprafață de aproximativ 4 ^cm2. O creștere suplimentară a suprafeței piesei de prelucrat nu duce la o creștere a forței de prindere. Paralelismul dintre masă și piesa de prelucrat este, de asemenea, important, deoarece chiar și cea mai mică neregularitate scade forța de prindere. Designul mesei permite rectificarea suprafeței de lucru la o grosime de până la 5 mm.

Mai jos sunt prezentate diagramele dimensionale ale mandrinelor magnetice basculante dreptunghiulare, cu două fețe, disponibile:

Tip	Dimensiuni [mm]								Greutate [kg]
Tip	B	L	H	B1	L1	D1	D2	Dispunerea polilor	Greutate [kg]
TSD-1710A	100	175	110	145	205	75	100	1,5+0,5	13
TSD-3015A	175	300	125	200	335	100	200	1,5+0,5	34
