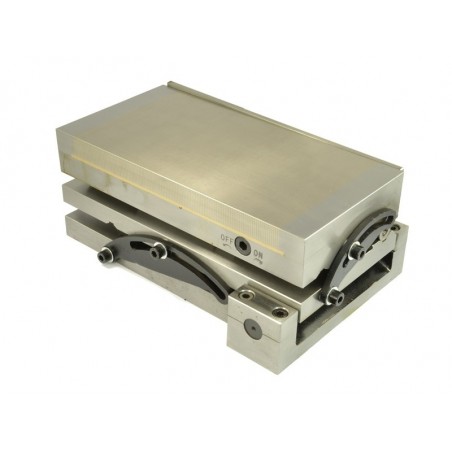

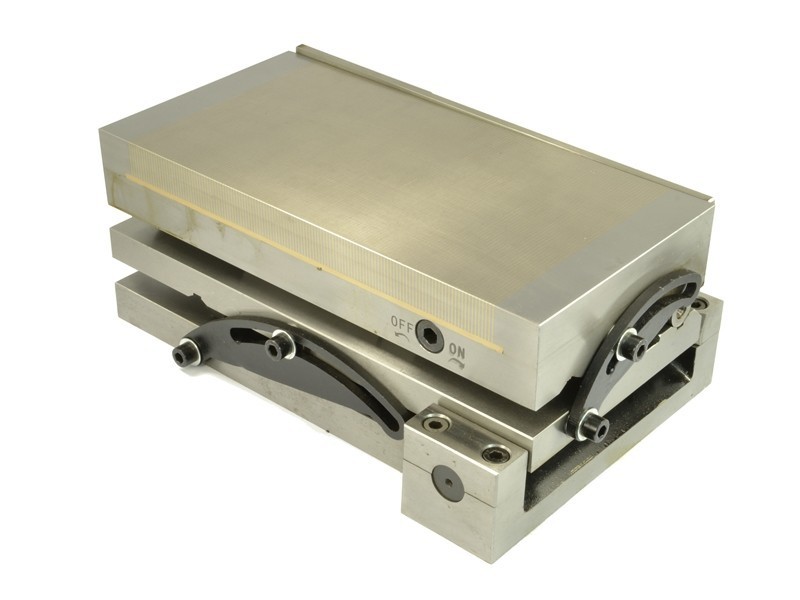

Μόνιμο μαγνητικό τσοκ (ημιτονοειδές) 2 αξόνων TSD-3015A

Του	Τιμή Καθαρή	Τιμή Μικτό
1 τεμ.	€1330.85	€1636.95

Ποσότητα

Διαθέσιμη ποσότητα:3 τεμ.

Κάντε μια ερώτηση

Περιγραφή

Μήκος: 300 [mm]
Πλάτος: 150 [mm]
Ύψος: 125 [mm]
Τύπος μαγνήτη: Νεοδύμιο
Μέγιστη θερμοκρασία λειτουργίας: ≤ 80 [°C]
Διάταξη πόλου: εγκάρσια 1,5 + 0,5 mm
Με διαχωρίσιμο μαγνητικό πεδίο: ναι
Διακόπτης μαγνητικού πεδίου: ναι, ένα για όλα τα αεροπλάνα
Λειτουργία χειρισμού: χειροκίνητη χρήση
Για τη συγκράτηση των μικρών εξαρτημάτων: ναι
Αριθμός αξόνων για την επισύναψη λεπτομερειών: 2
Βάρος: 34 [kg]

Η ημιτονοειδής μαγνητική βάση, με δυνατότητα κλίσης και στις δύο πλευρές, της σειράς TSD έχει σχεδιαστεί για τη σύσφιξη σιδηρομαγνητικών τεμαχίων (σίδηρος, δομικός χάλυβας, κραματοποιημένος χάλυβας, χυτοσίδηρος) κατά τη διάρκεια της λείανσης, φρεζαρίσματος και ηλεκτροδιαβρωτικής κατεργασίας σε οριζόντια θέση, καθώς και σε γωνιακή θέση σε δύο άξονες, κατά μήκος D1 έως 45° και εγκάρσια D2 έως 35°. Το σώμα του τραπεζιού αποτελείται από ένα συμπαγές μπλοκ χάλυβα, ενώ η επάνω πλάκα του αποτελείται από πτερύγια χάλυβα και ορείχαλκου διατεταγμένα σε εναλλασσόμενα πλάτη (1,5 + 0,5 mm). Η χάλυβη βάση εξασφαλίζει υψηλή ακαμψία και, ως εκ τούτου, ακρίβεια λείανσης. Τα τραπέζια της σειράς TSD χρησιμοποιούν μαγνήτες νεοδυμίου, ώστε να επιτυγχάνεται η μέγιστη δύναμη σύσφιξης.

Παρακάτω παρουσιάζεται η γενική εμφάνιση του διπλής όψης ανακλινόμενου τραπεζιού (TSD1710A)

Η
ρύθμιση του τραπεζιού στην επιθυμητή γωνία γίνεται τοποθετώντας μπλοκ ρύθμισης μεταξύ της βάσης του τραπεζιού και του άξονα στήριξης του τραπεζιού (το ύψος τους επιλέγεται σύμφωνα με τον πίνακα που περιλαμβάνεται στις οδηγίες). Μια άλλη μέθοδος ρύθμισης της επιθυμητής γωνίας είναι η χρήση ενός μοιρογνωμόνιου ακριβείας.
Η άκαμπτη κατασκευή του τραπεζιού επιτρέπει πολύ ακριβή κατεργασία, ενώ η στεγανότητά του επιτρέπει τη χρήση του τραπεζιού με ψυκτικό υγρό ή πλήρως βυθισμένο. Για να διευκολυνθεί η σύσφιξη των τεμαχίων εργασίας υπό γωνία, το τραπέζι διαθέτει ένα στοπ και μια ράβδο σύσφιξης που βοηθούν στην τοποθέτηση.

Το βήμα των πόλων (1,5 ± 0,5 mm) επιτρέπει τη συγκράτηση τεμαχίων εργασίας διαφορετικών μεγεθών. Διάγραμμα βήματος πόλων:

Η δύναμη σύσφιξης εξαρτάται από τις ακόλουθες παραμέτρους:

τύπος υλικού:
(η δύναμη σύσφιξης αυξάνεται αναλογικά με την περιεκτικότητα του χάλυβα σε σίδηρο)

- Σίδηρος Armco
100% - χάλυβας χαμηλής περιεκτικότητας σε άνθρακα 90% (St3s)
- χάλυβας υψηλής περιεκτικότητας σε άνθρακα 80% (St45)
– κραματοποιημένος χάλυβας 70% (Corrax)
– χάλυβας υψηλής κράμασης 65% (1.2436)
– χυτοσίδηρος 50%
τραχύτητα της επιφάνειας του τσοκ και του τεμαχίου εργασίας που έχει στερεωθεί

: - για Ra έως 0,08 µm
100% - για Ra έως 0,20 µm
90% - για Ra έως 1,25 µm 70%
- για Ra έως 6,30 µm
50% - για Ra έως 25,00 µm 30%
πάχος του τεμαχίου που έχει στερεωθεί (οι δοκιμές διεξήχθησαν σε πλάκες διαστάσεων 20 x 20 mm από σίδηρο Armco):

επιφάνεια επαφής
: - για καλή συγκράτηση, τα τεμάχια εργασίας δεν πρέπει να έχουν μήκος μικρότερο από 3 mm και, επιπλέον, στην περίπτωση μικρών επιφανειών, πρέπει να στηρίζονται από βοηθητικές πλάκες. Η μέγιστη δύναμη σύσφιξης ανά ^cm² επιτυγχάνεται για τεμάχια εργασίας με επιφάνεια περίπου 4 cm². Η περαιτέρω αύξηση της επιφάνειας του τεμαχίου δεν οδηγεί σε αύξηση της δύναμης σύσφιξης. Ο παραλληλισμός μεταξύ του τραπεζιού και του τεμαχίου είναι επίσης σημαντικός, καθώς ακόμη και η παραμικρή ανωμαλία μειώνει τη δύναμη σύσφιξης. Ο σχεδιασμός του τραπεζιού επιτρέπει την εκ νέου λείανση της επιφάνειας εργασίας σε πάχος έως 5 mm.

Παρακάτω παρουσιάζονται τα διαγράμματα διαστάσεων των διαθέσιμων ορθογώνιων, αμφίπλευρων, ανακλινόμενων μαγνητικών τσοκ:

Τύπος	Διαστάσεις [mm]								Βάρος [kg]
Τύπος	B	Μ	Υ	B1	L1	D1	D2	Διάταξη πόλων	Βάρος [kg]
TSD-1710A	100	175	110	145	205	75	100	1,5+0,5	13
TSD-3015A	175	300	125	200	335	100	200	1,5+0,5	34
