- Nincs-készleten
Hosszúság
300 [mm]
Szélesség
150 [mm]
Magasság
125 [mm]
Mágnes típus
Neodímium
Maximális üzemi hőmérséklet
≤ 80 [°C]
Pólus elrendezés
keresztirányban 1,5 + 0,5 mm
Elválasztható mágneses mezővel
igen
Mágneses mezőváltó
igen, egy minden repülőgépre
Kezelési mód
kézi használat
A kis alkatrészek tartásához
igen
A csatolandó tengelyek száma
2
Súly
34 [kg]
Teljesítmény paraméterek
A TSD sorozat szinuszos, mindkét oldalról dönthető mágneses tokmányát ferromágneses munkadarabok (vas, szerkezeti acél, ötvözött acél, öntöttvas) csiszolás, marás és elektromos kisüléses megmunkálás során történő befogására tervezték, vízszintes helyzetben, valamint két tengelyben, hosszirányban D1 45°-ig és keresztirányban D2 35°-ig. Az asztaltest tömör acéltömbből, míg a fedőlapja acélból és váltakozó szélességben (1,5 + 0,5 mm) elhelyezett sárgaréz lamellákból készül. Az acélalap nagy merevséget és ezáltal csiszolási pontosságot biztosít. A TSD sorozatú asztalok neodímium mágneseket használnak, így maximális rögzítőerő érhető el.

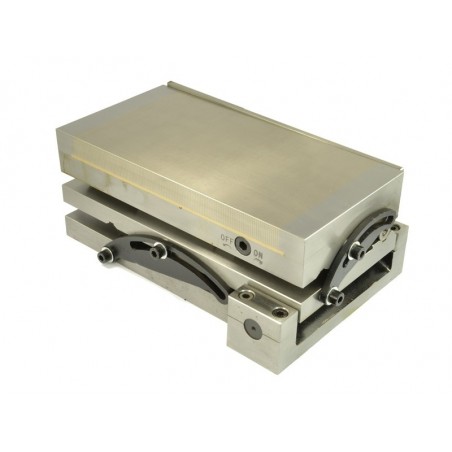

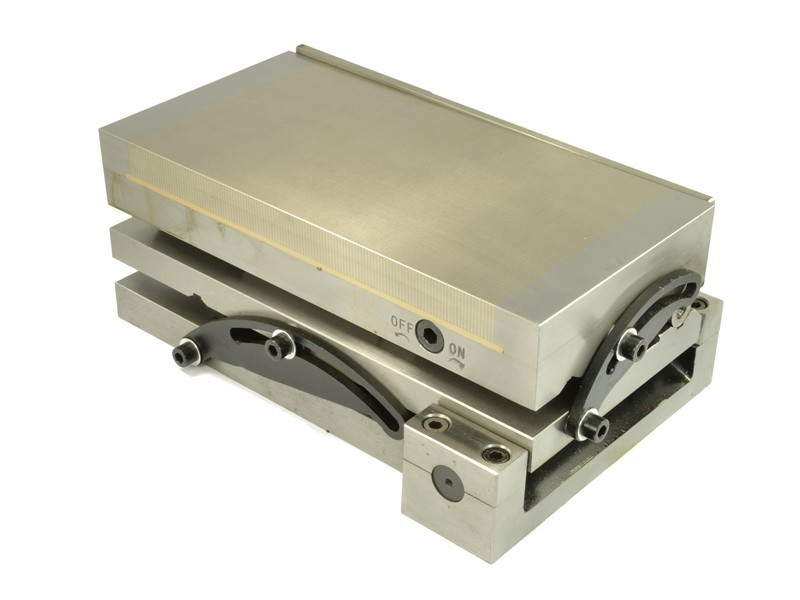

Az alábbiakban a kétoldalas billenőasztal (TSD1710A) általános megjelenését mutatjuk be
Az asztal beállítása a kívánt szögben úgy történik, hogy az asztal alapja és az asztal tartótengelye közé mérőblokkokat helyezünk (magasságukat a használati utasításban szereplő táblázat szerint kell kiválasztani). A kívánt szög beállításának másik módja a precíziós szögmérő használata.
Az asztal merev szerkezete nagyon pontos megmunkálást tesz lehetővé, és a tömörségének köszönhetően az asztal hűtőközeggel vagy teljesen alámerítve is használható. A munkadarabok szögben történő rögzítésének megkönnyítése érdekében az asztal rendelkezik egy megállóval és egy rögzítőrúddal, amelyek segítik a pozicionálást.
A pólusosztás (1,5 ± 0,5 mm) lehetővé teszi a különböző méretű munkadarabok rögzítését. Pólusosztás diagram:
A szorítóerő a következő paraméterektől függ:
- anyagtípus:
(a szorítóerő az acél vastartalmával arányosan nő)
- Armco vas 100%
- alacsony széntartalmú acél 90% (St3s)
- magas széntartalmú acél 80% (St45)
- ötvözött acél 70% (Corrax)
- magasan ötvözött acél 65% (1.2436)
- öntöttvas 50%.
- a tokmány és a befogott munkadarab felületének érdessége:
- Ra 0,08 µm-ig 100%
- Ra 0,20 µm-ig 90%
- Ra 1,25 µm-ig 70%
- Ra 6,30 µm-ig 50%
- Ra 25,00 µm-ig 30%. - a befogott munkadarab vastagsága (a vizsgálatokat 20 x 20 mm méretű, Armco vasból készült lemezeken végezték):
- érintkezési felület:
- a jó tartás érdekében a munkadarabok nem lehetnek 3 mm-nél rövidebbek, továbbá kis területek esetén segédlemezekkel kell megtámasztani őket. A cm2 -re jutó maximális szorítóerő kb. 4 cm2 felületű munkadaraboknál érhető el. A munkadarab felületének további növelése nem eredményezi a szorítóerő növekedését. Az asztal és a munkadarab közötti párhuzamosság szintén fontos, mivel a legkisebb szabálytalanság is csökkenti a szorítóerőt. Az asztal kialakítása lehetővé teszi, hogy a munkafelületet akár 5 mm vastagságúra is újra lehessen csiszolni.
Az alábbiakban a rendelkezésre álló téglalap alakú, kétoldalas billenő mágnestartó tokmányok méretdiagramjai találhatók:
| Típus | Méretek [mm] | Súly [kg] |
|||||||
| B | L | H | B1 | L1 | D1 | D2 | Pólus elrendezés | ||
| TSD-1710A | 100 | 175 | 110 | 145 | 205 | 75 | 100 | 1,5+0,5 | 13 |
| TSD-3015A | 175 | 300 | 125 | 200 | 335 | 100 | 200 | 1,5+0,5 | 34 |
A készlet tartalma:
-mágneses tokmány
-csavaros ütközőlécek - 2 készlet.
- ampullakulcs a mágneses mező bekapcsolásához - 1 db.
stm2u150x300_1,5+0,5
