Garums
300 [mm]
Platums
150 [mm]
Augstums
125 [mm]
Magnēta tips
Neodīma
Maksimālā darba temperatūra
≤ 80 [°C]
Stabu izkārtojums
šķērsvirzienā 1,5 + 0,5 mm
Ar atdalāmu magnētisko lauku
jā
Magnētiskā lauka pārslēdzējs
jā, viena visām lidmašīnām
Apstrādes režīms
manuāla lietošana
Mazo detaļu glabāšanai
jā
Pievienojamo asu skaits
2
Svars
34 [kg]
Veiktspējas parametri
TSD sērijas sinusoīdālais magnētiskais skavas, kas noliecas abās pusēs, ir paredzēts feromagnētisku detaļu (dzelzs, konstrukciju tērauds, leģētais tērauds, čuguns) nostiprināšanai slīpēšanas, frēzēšanas un elektroerozijas apstrādes laikā gan horizontālā stāvoklī, gan leņķveida stāvoklī divās asīs — garenvirzienā D1 līdz 45° un šķērsvirzienā D2 līdz 35°. Galda korpuss ir izgatavots no viengabala tērauda bloka, savukārt tā virsmas plāksne — no tērauda un misiņa ribām, kas izkārtotas mainīgā platumā (1,5 + 0,5 mm). Tērauda pamatne nodrošina augstu stingrību un tādējādi slīpēšanas precizitāti. TSD sērijas galdos tiek izmantoti neodīma magnēti, lai panāktu maksimālu fiksēšanas spēku.

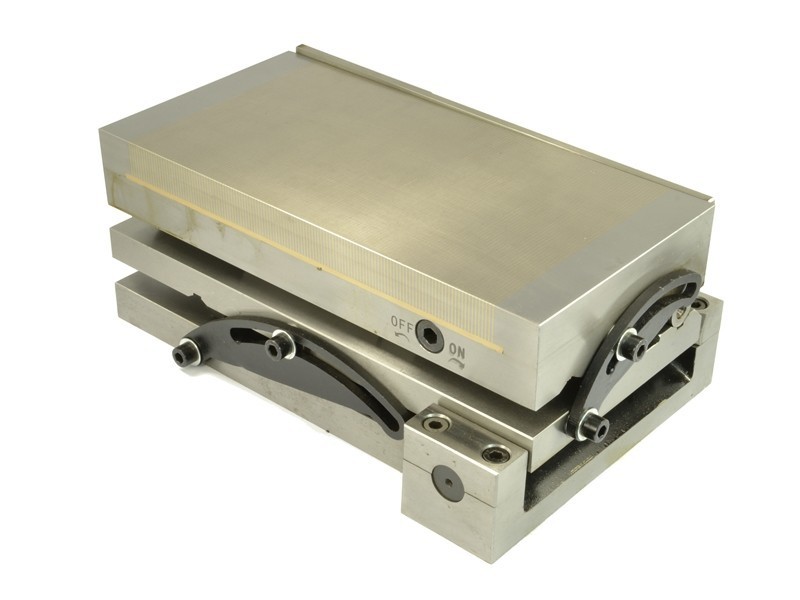

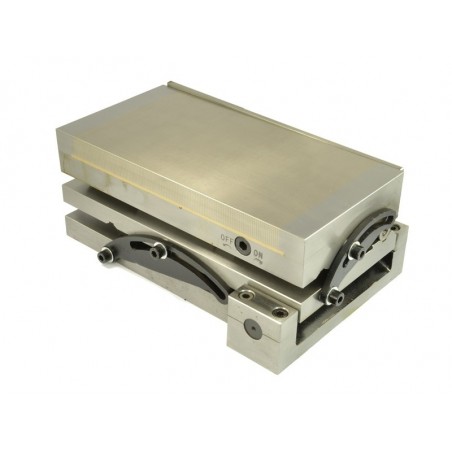

Zemāk redzams divpusējā nolaižamā galda (TSD1710A) vispārējais izskats
Galds tiek
iestatīts vēlamajā leņķī, novietojot mērblokus starp galda pamatni un galda atbalsta vārpstu (to augstums tiek izvēlēts saskaņā ar instrukcijās iekļauto tabulu). Vēl viena metode vēlamā leņķa iestatīšanai ir precīzijas leņķmērītāja izmantošana.
Galda stingrā konstrukcija ļauj veikt ļoti precīzu apstrādi, un tā hermētiskums ļauj galdu izmantot ar dzesēšanas šķidrumu vai pilnībā iegremdētu. Lai atvieglotu detaļu nostiprināšanu leņķī, galdam ir atbalsts un nostiprināšanas stienis, kas palīdz pozicionēšanā.
iestatīts vēlamajā leņķī, novietojot mērblokus starp galda pamatni un galda atbalsta vārpstu (to augstums tiek izvēlēts saskaņā ar instrukcijās iekļauto tabulu). Vēl viena metode vēlamā leņķa iestatīšanai ir precīzijas leņķmērītāja izmantošana.
Galda stingrā konstrukcija ļauj veikt ļoti precīzu apstrādi, un tā hermētiskums ļauj galdu izmantot ar dzesēšanas šķidrumu vai pilnībā iegremdētu. Lai atvieglotu detaļu nostiprināšanu leņķī, galdam ir atbalsts un nostiprināšanas stienis, kas palīdz pozicionēšanā.
Stieņu solis (1,5 ± 0,5 mm) ļauj nostiprināt dažāda izmēra detaļas. Stieņu soļu shēma:
Fiksēšanas spēks ir atkarīgs no šādiem parametriem:
- materiāla veids:
(nostiprināšanas spēks palielinās proporcionāli dzelzs saturam tēraudā)
– Armco dzelzs
100 % – zema oglekļa satura tērauds 90 % (St3s)
– augsta oglekļa satura tērauds 80 % (St45)
– leģētais tērauds 70 % (Corrax)
– augsti leģētais tērauds 65 % (1.2436)
– čuguns 50 %
- patvērēja un nostiprinātās detaļas virsmas raupjums:
- ja Ra ir līdz 0,08 µm 100 %
- ja Ra ir līdz 0,20 µm
90 % - ja Ra ir līdz 1,25 µm 70 %
- ja Ra ir līdz 6,30 µm 50
%- ja Ra ir līdz 25,00 µm 30 % - nostiprinātās detaļas biezums (testi tika veikti ar 20 x 20 mm lielām plāksnēm no Armco dzelzs):
- saskares virsma
: - lai nodrošinātu labu fiksāciju, detaļām jābūt ne īsākām par 3 mm, turklāt nelielu virsmu gadījumā tās jāatbalsta ar papildu plāksnēm. Maksimālais fiksācijas spēks uz cm² tiek sasniegts detaļām ar virsmas laukumu aptuveni 4 cm². Virsmas laukuma turpmāka palielināšana vairs nepalielina fiksēšanas spēku. Svarīga ir arī galda un detaļas paralelitāte, jo pat vismazākā nelīdzenība samazina fiksēšanas spēku. Galda konstrukcija ļauj darba virsmu pārslīpēt līdz 5 mm biezumam.
Zemāk ir pieejamo taisnstūra formas, divpusējo, nolaižamo magnētisko skavu izmēru shēmas:
| Tips | Izmēri [mm] | Svars [kg] |
|||||||
| B | L | H | B1 | L1 | D1 | D2 | Pola izkārtojums | ||
| TSD-1710A | 100 | 175 | 110 | 145 | 205 | 75 | 100 | 1,5+0,5 | 13 |
| TSD-3015A | 175 | 300 | 125 | 200 | 335 | 100 | 200 | 1,5+0,5 | 34 |
Komplekta saturs
: - magnētiskais
stiprinājums - ampulas atslēga magnētiskā lauka ieslēgšanai - 1 gab.
stm2u150x300_1,5+0,5
3 vienības:
Īpašas atsauces
- ean13
- 5906236805813
