Uzunluk
300 [mm]
Genişlik
150 [mm]
Yükseklik
125 [mm]
Mıknatıs tipi
Neodimyum
Maksimum çalışma sıcaklığı
≤ 80 [°C]
Kutup düzeni
enine 1,5 + 0,5 mm
Ayrılabilir manyetik alan ile
Evet.
Manyetik alan değiştirici
evet, tüm uçaklar için bir tane
Kullanım modu
manuel kullanım
Küçük parçaları tutmak için
Evet.
Detayların ekleneceği eksen sayısı
2
Ağırlık
34 [kg]
Performans parametreleri
TSD serisinin her iki tarafa da eğilebilen sinüzoidal manyetik tutucusu, taşlama, frezeleme ve elektrikli deşarj işleme sırasında hem yatay konumda hem de uzunlamasına D1 ekseninde 45°'ye ve enine D2 ekseninde 35°'ye kadar açısal konumlarda sıkıştırmak üzere tasarlanmıştır. Masa gövdesi tek parça çelik bloktan yapılmış olup, üst plakası ise alternatif genişliklerde (1,5 + 0,5 mm) düzenlenmiş çelik ve pirinç kanatçıklardan oluşmaktadır. Çelik taban, yüksek rijitlik ve dolayısıyla taşlama hassasiyeti sağlar. TSD serisi masalar, maksimum sıkıştırma kuvveti elde etmek için neodim mıknatıslar kullanır.

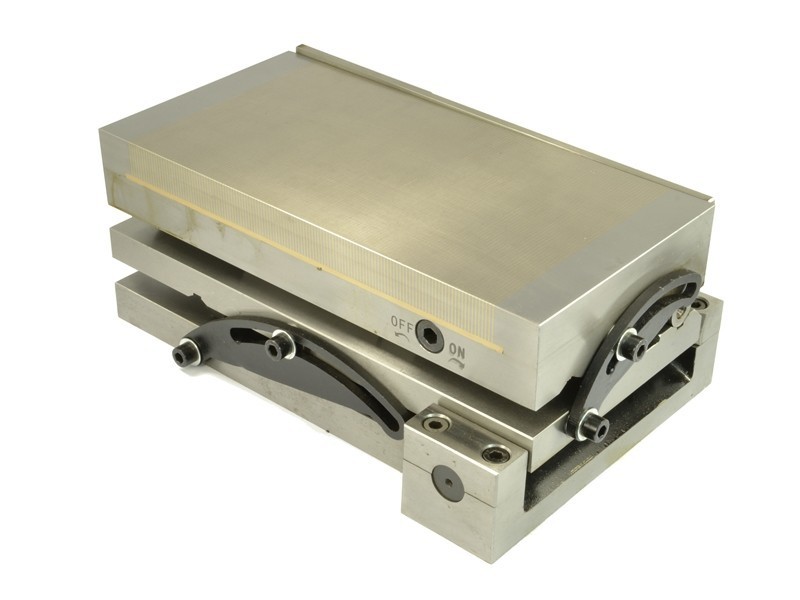

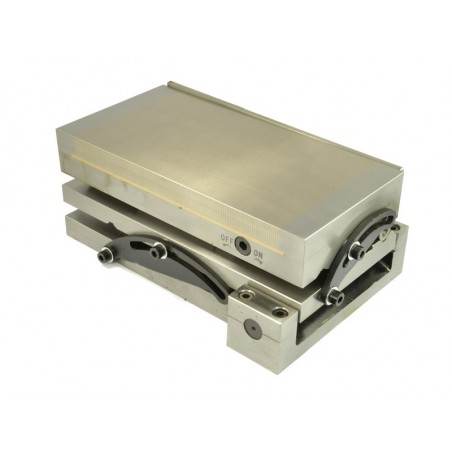

Aşağıda çift taraflı eğilebilir masanın (TSD1710A) genel görünümü yer almaktadır
Masanın istenen açıya
ayarlanması, masanın tabanı ile destek mili arasına kalibre blokları yerleştirilerek yapılır (bu blokların yüksekliği, kılavuzda belirtilen tabloya göre seçilir). İstenen açıyı ayarlamanın bir başka yöntemi de hassas bir açıölçer kullanmaktır.
Masanın sağlam yapısı çok hassas işleme imkanı sunar ve sızdırmazlığı sayesinde masa, soğutma sıvısı ile veya tamamen suya batırılmış halde kullanılabilir. İş parçalarının açılı olarak sıkıştırılmasını kolaylaştırmak için masada konumlandırmaya yardımcı olan bir durdurucu ve sıkıştırma çubuğu bulunur.
ayarlanması, masanın tabanı ile destek mili arasına kalibre blokları yerleştirilerek yapılır (bu blokların yüksekliği, kılavuzda belirtilen tabloya göre seçilir). İstenen açıyı ayarlamanın bir başka yöntemi de hassas bir açıölçer kullanmaktır.
Masanın sağlam yapısı çok hassas işleme imkanı sunar ve sızdırmazlığı sayesinde masa, soğutma sıvısı ile veya tamamen suya batırılmış halde kullanılabilir. İş parçalarının açılı olarak sıkıştırılmasını kolaylaştırmak için masada konumlandırmaya yardımcı olan bir durdurucu ve sıkıştırma çubuğu bulunur.
Direk aralığı (1,5 ± 0,5 mm), farklı boyutlardaki iş parçalarının tutulmasına olanak tanır. Direk aralığı şeması:
Sıkıştırma kuvveti aşağıdaki parametrelere bağlıdır:
- malzeme türü:
(sıkıştırma kuvveti, çelikteki demir içeriğiyle orantılı olarak artar)
- Armco demiri
%100 - düşük karbonlu çelik %90 (St3s)
- yüksek karbonlu çelik %80 (St45)
- alaşımlı çelik %70 (Corrax)
- yüksek alaşımlı çelik %65 (1.2436)
- dökme demir %50
- mandren ve sıkıştırılan iş parçasının yüzey pürüzlülüğü
:- Ra 0,08 µm'ye kadar
%100%- Ra 0,20 µm'ye kadar
%90%- Ra 1,25 µm'ye kadar %70%
- Ra değeri 6,30 µm'ye kadar %50 -
Ra değeri 25,00 µm'ye kadar %30 - sıkıştırılan iş parçasının kalınlığı (testler, Armco demirinden yapılmış 20 x 20 mm boyutlarındaki plakalar üzerinde gerçekleştirilmiştir):
- temas yüzeyi
:- iyi bir tutuş için iş parçaları 3 mm'den kısa olmamalıdır ve ayrıca küçük alanlarda yardımcı plakalarla desteklenmelidir. cm² başına maksimum sıkıştırma kuvveti, yaklaşık 4 cm² yüzey alanına sahip iş parçaları için elde edilir. İş parçasının yüzey alanının daha fazla artırılması, sıkıştırma kuvvetinde bir artışa yol açmaz. Masa ile iş parçası arasındaki paralellik de önemlidir; çünkü en küçük düzensizlik bile sıkıştırma kuvvetini azaltır. Masa tasarımı, çalışma yüzeyinin 5 mm'ye kadar kalınlıkta yeniden taşlanmasına olanak tanır.
Aşağıda, mevcut dikdörtgen, çift taraflı eğilebilir manyetik mandrenlerin boyut şemaları yer almaktadır:
| Tip | Boyutlar [mm] | Ağırlık [kg] |
|||||||
| B | L | Y | B1 | L1 | D1 | D2 | Kutup düzeni | ||
| TSD-1710A | 100 | 175 | 110 | 145 | 205 | 75 | 100 | 1,5+0,5 | 13 |
| TSD-3015A | 175 | 300 | 125 | 200 | 335 | 100 | 200 | 1,5+0,5 | 34 |
Set içeriği
: - manyetik
mandren - manyetik alanı açmak için ampul anahtarı - 1 adet.
stm2u150x300_1,5+0,5
3 Öğeler
Spesifik Referanslar
- ean13
- 5906236805813
