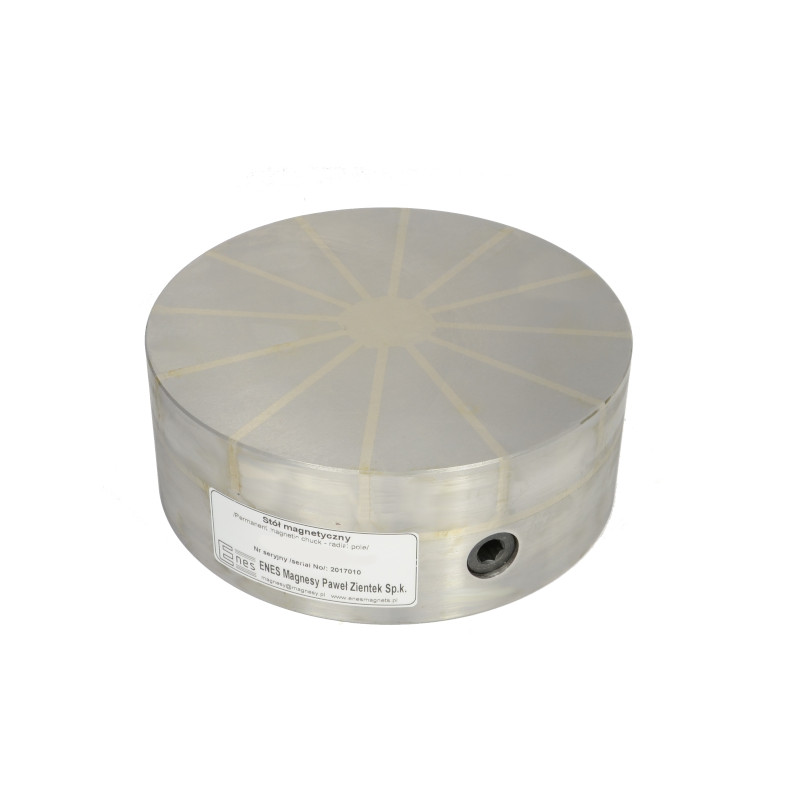

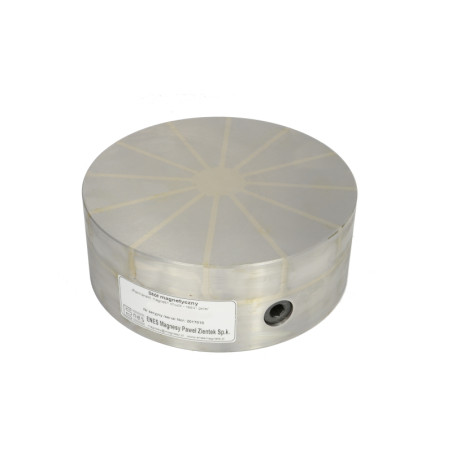

Кръглите постоянни магнитни патрони от серия TC с радиална конфигурация на магнитното поле са предназначени за затягане на феромагнитни детайли (желязо, конструкционна стомана, легирана стомана, чугун) при шлифоване, фрезоване и електроерозионна обработка. При материали с високи магнитни свойства (стомани с високо съдържание на желязо) патроните могат да се използват като държачи при струговане.

Срещу заплащане можем да изработим канали в долната част или четири отвора с резба (виж приложенията). Корпусът на патрона се състои от един блок стомана, докато горната му плоча е изработена от стоманени и месингови ламели, разположени на редове. Кръглите патрони от серия TC използват неодимови магнити, така че се постига максимална магнитна сила на задържане от приблизително 160 N/cm². Магнитното поле може да се включи с помощта на лост (шестограмен ключ), като лостът се завърти надясно на 180°. За да се изключи полето, лостът трябва да се завърти в обратна посока.

Твърдата конструкция на патрона позволява много прецизна обработка, а неговата херметичност позволява използването му за операции с охлаждаща течност или при пълно потапяне. Простотата на конструкцията гарантира дълъг и надежден експлоатационен живот на устройството. Липсата на електрозахранване прави патрона напълно безопасен по време на работа. Радиалното разположение на магнитното поле осигурява оптимално затягане на втулки, тръби и други профили.

Силата на затягане зависи от следните параметри:

• вид на материала (затягащата сила се увеличава пропорционално на съдържанието на желязо в стоманата):

- желязо Armco 100%
- нисковъглеродна
стомана 90% (St3s) - високовъглеродна стомана 80% (St45)
- легирана стомана 70% (Corrax)
- високолегирана стомана 65% (1.2436)
- чугун 50%

• грапавост на повърхността на патрона и затяганата детайл:

- за Ra до 0,08 µm 100%
- за Ra до 0,20 µm 90%
- за Ra до 1,25 µm 70%
- за Ra до 6,30 µm 50%
- за Ra до 25,00 µm 30%

• дебелина на затегнатата детайла (изпитванията са проведени за плочи с размери 20 x 20 mm, изработени от Armco желязо):

• площ на контакт – за да се осигури добро задържане, детайлите не могат да бъдат по-къси от 3 mm и освен това, в случай на малки повърхности, те трябва да бъдат обградени с помощни плочи. Максималната сила на затягане на ^см2 се получава при детайли с площ от около 4 ^см2.
  По-нататъшното увеличаване на площта на детайла не води до по-висока сила на затягане. Важно е също така затяганият детайл да е успореден на патрона, тъй като всяка неравност, дори и най-малката, води до намаляване на силата на затягане.
  Конструкцията на патрона позволява регенериране на работната повърхност чрез шлифоване до дебелина 5 мм.

По-долу са представени предлаганите от нас кръгли патрони със синусоидален профил и постоянни магнити:
