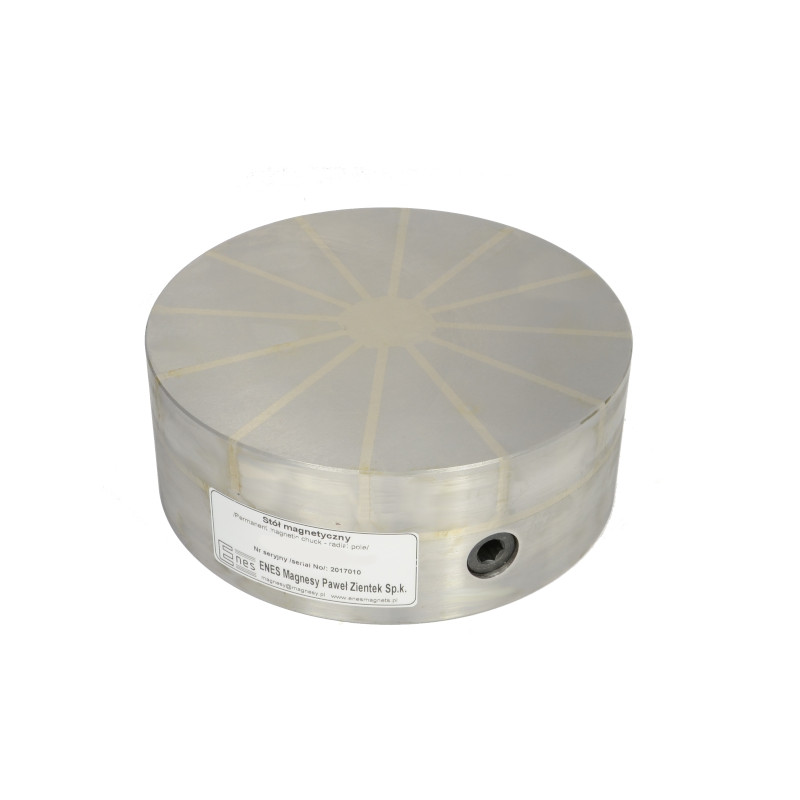

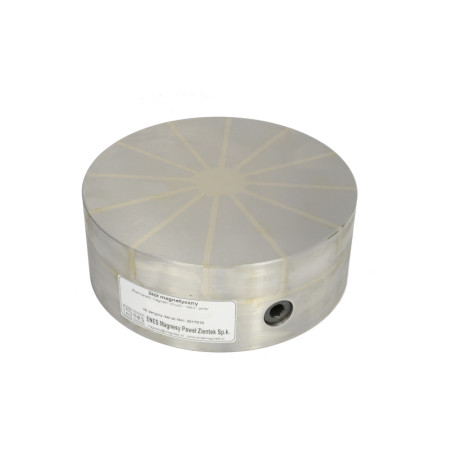

Nuolatinis magnetinis griebtuvas (apvalus) TC-250R

Nuolatinio magnetinio veikimo griebtuvas (apvalus) TC-250R

TC serijos apvalūs nuolatiniai magnetiniai griebtuvai su radialine magnetinio lauko konfigūracija yra skirti feromagnetinių ruošinių (geležies, konstrukcinio plieno, legiruoto plieno, ketaus) fiksavimui šlifavimo, frezavimo ir elektros išlydžio apdirbimo metu. Jei medžiagos turi stiprių magnetinių savybių (plienai su dideliu geležies kiekiu), griebtuvai gali būti naudojami kaip laikikliai tekinimo operacijose.

Už papildomą mokestį galime įrengti griovelius apačioje arba keturias sriegines skylutes (žr. priedus). Spynos korpusas sudarytas iš vieno plieno bloko, o viršutinė plokštė pagaminta iš plieno ir žalvario lamelių, išdėstytų pakaitomis. TC serijos apvaliose spynose naudojami neodimio magnetai, todėl pasiekiama maksimali magnetinė laikymo jėga yra apie 160 N/cm². Magnetinį lauką galima įjungti svirtimi (šešiakampiu raktu), pasukant ją į dešinę 180^o kampu. Norint išjungti lauką, svirtį reikia pasukti atvirkščiai.

Tvirta griebtuvo konstrukcija užtikrina labai tikslų apdirbimą, o jo sandarumas leidžia naudoti griebtuvą operacijoms su aušinimo skysčiu arba visiškai panardintoms operacijoms. Konstrukcijos paprastumas užtikrina ilgą ir patikimą prietaiso veikimą. Elektros maitinimo nebuvimas daro griebtuvą visiškai saugų darbo metu. Radialus magnetinio lauko išdėstymas užtikrina optimalų įvorių, vamzdžių ir kitų profilių fiksavimą.

Fiksavimo jėga priklauso nuo šių parametrų:

• medžiagos tipo (fiksavimo jėga didėja proporcingai geležies kiekiui pliene):

- „Armco“ geležis 100 %
; mažai anglies turintis plienas 90 % (St3s)
; daug anglies turintis plienas 80 % (St45)
; legiruotas plienas 70 % (Corrax)
; aukštos legiruotumo plienas 65 % (1.2436)
; ketus 50 %

• spyruoklės ir prispaustos ruošinio paviršiaus šiurkštumas:

- kai Ra iki 0,08 µm – 100 %
; - kai Ra iki 0,20 µm – 90 %
; - kai Ra iki 1,25 µm – 70 %
; - kai Ra iki 6,30 µm – 50 %
; - kai Ra iki 25,00 µm – 30 %

• įtvirtinto ruošinio storis (bandymai buvo atliekami su 20 x 20 mm dydžio plokštelėmis, pagamintomis iš Armco geležies):

• kontakto plotas – siekiant užtikrinti gerą laikymą, ruošiniai negali būti trumpesni nei 3 mm, be to, esant mažoms paviršiaus plotams, jie turėtų būti apsupti pagalbinėmis plokštėmis. Maksimali fiksavimo jėga vienam cm^² pasiekiama ruošiniams, kurių plotas yra apie 4 cm². Toliau didinant
  ruošinio plotą, fiksavimo jėga nepadidėja. Taip pat svarbu, kad fiksuojamas ruošinys būtų lygiagretus su griebtuvu, nes bet koks, net ir mažiausias, nelygumas sumažina fiksavimo jėgą.
  Griebtuvo konstrukcija leidžia atnaujinti darbo plotą, nušlifuojant jį iki 5 mm storio.

Mūsų pasiūlyme esančios apvalios nuolatinės magnetinės sinusinės griebtuvės pateikiamos žemiau:
