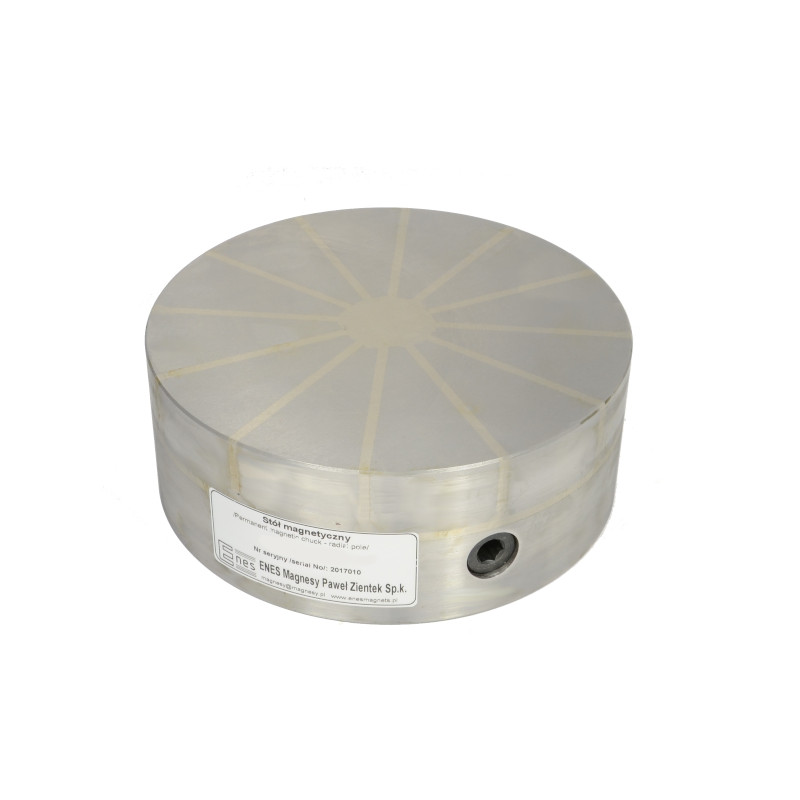

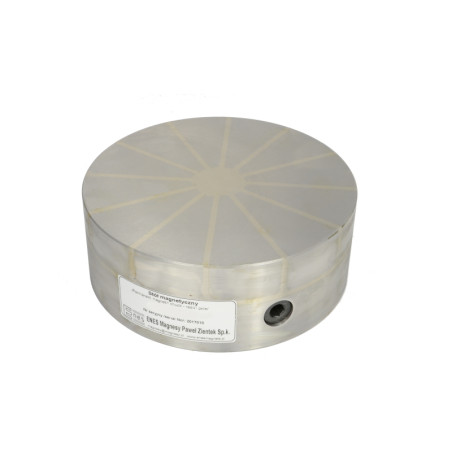

Pastāvīgais magnētiskais turētājs (apaļš) TC-250R

Pastāvīgā magnētiskā skava (apaļa) TC-250R

TC sērijas apaļās pastāvīgā magnētiskā spīles ar radiālu magnētiskā lauka konfigurāciju ir paredzētas feromagnētisku detaļu (dzelzs, konstrukciju tērauds, leģētais tērauds, čuguns) nostiprināšanai slīpēšanas, frēzēšanas un elektroerozijas apstrādes laikā. Materiālu ar augstām magnētiskajām īpašībām (tēraudi ar augstu dzelzs saturu) gadījumā spīles var izmantot kā turētājus virpošanas darbos.

Par atsevišķu samaksu varam izgatavot rievotas apakšdaļas vai četrus vītņotus caurumus (skatīt pielikumus). Patvērēja korpuss sastāv no viena tērauda bloka, bet tā augšējā plāksne ir izgatavota no tērauda un misiņa lamellām, kas izvietotas pārmaiņus. TC sērijas apaļajiem patvērējiem tiek izmantoti neodīma magnēti, tādējādi sasniedzot maksimālo magnētisko turēšanas spēku aptuveni 160 N/cm². Magnētisko lauku var ieslēgt, izmantojot sviru (sešstūra atslēgu), pagriežot to pa labi par 180^o. Lai lauku izslēgtu, svira jāpagriež pretējā virzienā.

Patronas stingrā konstrukcija nodrošina ļoti precīzu apstrādi, bet tās hermētiskums ļauj izmantot patronu darbībām, kurās tiek izmantots dzesēšanas šķidrums, vai darbībām pilnīgā iegremdēšanā. Konstrukcijas vienkāršība nodrošina ierīces ilgu un uzticamu darbību. Elektriskā barošanas avota trūkums padara patronu pilnīgi drošu darbības laikā. Radiālais magnētiskā lauka izkārtojums nodrošina optimālu uzmavu, cauruļu un citu profilu fiksāciju.

Fiksēšanas spēks ir atkarīgs no šādiem parametriem:

• materiāla veids (fiksēšanas spēks palielinās proporcionāli dzelzs saturam tēraudā):

- Armco dzelzs 100 %
- zema oglekļa satura tērauds 90 % (St3s)
- augsta oglekļa satura tērauds 80 % (St45)
- leģētais tērauds 70 % (Corrax)
- augsti leģētais tērauds 65 % (1.2436)
- čuguns 50 %

• patronas un fiksētā detaļas virsmas raupjums:

- Ra līdz 0,08 µm – 100 %
; - Ra līdz 0,20 µm – 90 %
; - Ra līdz 1,25 µm – 70 %
; - Ra līdz 6,30 µm – 50 %
; - Ra līdz 25,00 µm – 30 %

• nostiprinātā detaļas biezums (testi tika veikti ar 20 x 20 mm lielām plāksnēm no Armco dzelzs):

• kontakta laukums – lai nodrošinātu labu fiksāciju, detaļas nedrīkst būt īsākas par 3 mm, un turklāt, ja virsmas ir mazas, tās jāapņem ar papildu plāksnēm. Maksimālo fiksēšanas spēku uz cm^² iegūst detaļām ar platību apmēram 4 cm². Detaļas platības
  turpmāka palielināšana nenodrošina lielāku fiksēšanas spēku. Ir svarīgi arī, lai fiksētā detaļa būtu paralēla patronai, jo jebkura nelīdzenība, pat visniecīgākā, izraisa fiksēšanas spēka samazināšanos.
  Patronas konstrukcija ļauj atjaunot darba virsmu, to noslīpējot līdz 5 mm biezumam.

Mūsu piedāvājumā pieejamie apļveida pastāvīgo magnētu sinusa patroni ir attēloti zemāk:
