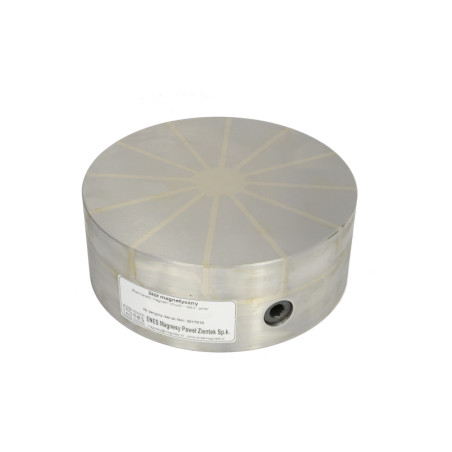

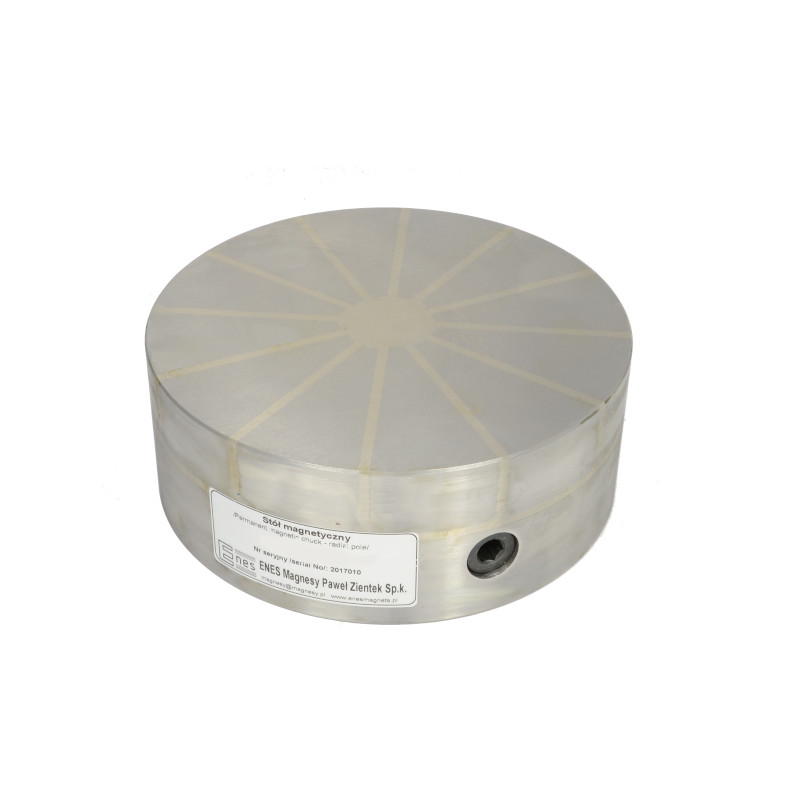

Permanentné magnetické skľučovadlo (kruhové) TC-250R

Trvalé magnetické upínacie zariadenie (kruhové) TC-250R

Kruhové permanentné magnetické upínacie skľučovadlá radu TC s konfiguráciou radiálneho magnetického poľa sú určené na upínanie feromagnetických obrobkov (železo, konštrukčná oceľ, legovaná oceľ, liatina) pri brúsení, frézovaní a elektroerozívnom obrábaní. V prípade materiálov s vysokými magnetickými vlastnosťami (ocele s vysokým obsahom železa) sa skľučovadlá môžu používať ako upínacie prostriedky pri sústružení.

Za príplatok vieme vyhotoviť drážky na spodnej strane alebo štyri otvory so závitom (pozri prílohy). Telo upínacieho puzdra tvorí jeden blok z ocele, zatiaľ čo jeho horná doska je vyrobená z lamiel z ocele a mosadze, ktoré sú striedavo usporiadané. Kruhové upínacie puzdrá radu TC využívajú neodymové magnety, vďaka čomu dosahujú maximálnu magnetickú priľnavú silu cca 160 N/cm². Magnetické pole sa zapína pomocou páčky (imbusového kľúča) otočením páčky doprava o 180°. Na vypnutie poľa je potrebné otočiť páčku opačným smerom.

Pevná konštrukcia skľučovadla umožňuje veľmi presné obrábanie, zatiaľ čo jeho tesnosť umožňuje použitie skľučovadla pri operáciách s chladiacou kvapalinou alebo pri operáciách v úplnom ponorení. Jednoduchosť konštrukcie zaručuje dlhú a spoľahlivú prevádzku zariadenia. Absencia elektrického napájania robí skľučovadlo počas prevádzky úplne bezpečným. Radiálne usporiadanie magnetického poľa zabezpečuje optimálne upnutie puzdier, rúrok a iných profilov.

Upínacia sila závisí od nasledujúcich parametrov:

• typ materiálu (upínacia sila sa zvyšuje úmerne s obsahom železa v oceli):

- železo Armco 100 %
– nízkouhlíková oceľ 90 % (St3s)
– vysokouhlíková oceľ 80 % (St45)
– legovaná oceľ 70 % (Corrax)
– vysokolegovaná oceľ 65 % (1.2436)
– liatina 50 %

• drsnosť povrchu skľučovadla a upnutého obrobku:

- pre Ra do 0,08 µm 100 %
- pre Ra do 0,20 µm 90 %
- pre Ra do 1,25 µm 70 %
- pre Ra do 6,30 µm 50 %
- pre Ra do 25,00 µm 30 %

• hrúbka upnutého obrobku (skúšky boli vykonané na doskách s rozmermi 20 x 20 mm vyrobených z liatiny Armco):

• kontaktná plocha – aby bolo zabezpečené dobré uchytenie, obrobky nesmú byť kratšie ako 3 mm a navyše, v prípade malých plôch, by mali byť obklopené pomocnými platňami. Maximálna upínacia sila na cm² sa dosahuje pri obrobkoch s plochou cca 4 cm². Ďalšie
  zväčšenie plochy obrobku sa neprejaví vyššou upínacou silou. Dôležité je tiež, aby upnutý obrobok bol rovnobežný so skľučovadlom, pretože každá nerovnosť, aj tá najmenšia, spôsobuje zníženie upínacej sily.
  Konštrukcia skľučovadla umožňuje regeneráciu pracovnej plochy jej brúsením na hrúbku 5 mm.

Kruhové upínacie skľučovadlá s permanentnými magnetmi, ktoré sú k dispozícii v našej ponuke, sú uvedené nižšie:
