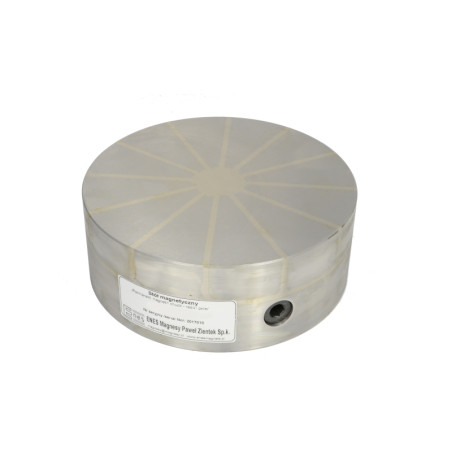

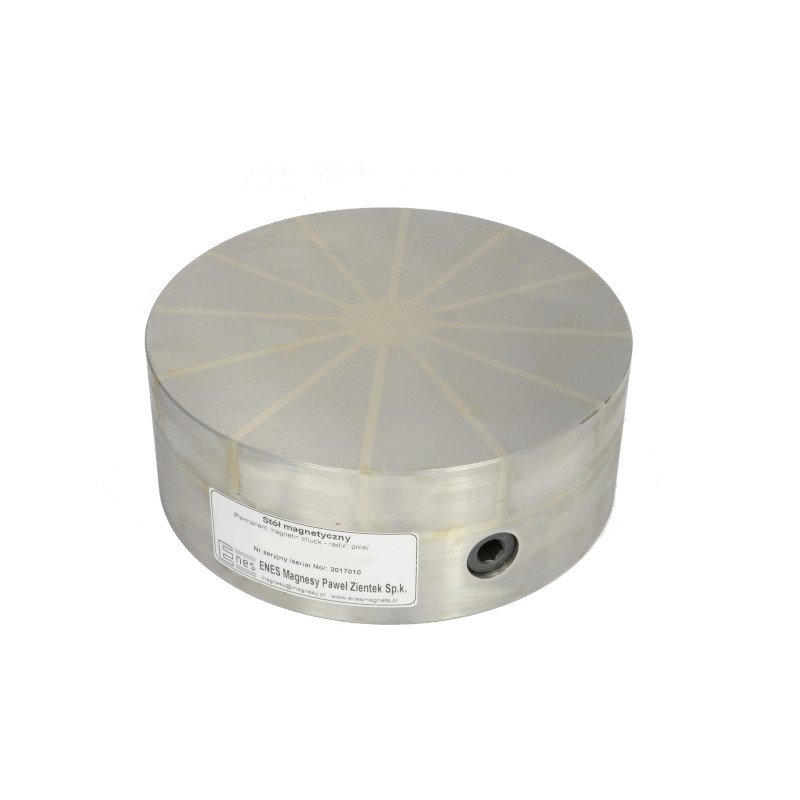

Radyal manyetik alan konfigürasyonuna sahip TC serisi dairesel kalıcı manyetik mandrenler, taşlama, frezeleme ve elektrik deşarjlı işleme sırasında ferromanyetik iş parçalarını (demir, yapısal çelik, alaşımlı çelik, dökme demir) sıkıştırmak için tasarlanmıştır. Yüksek manyetik özelliklere sahip malzemelerde (yüksek demir içeriğine sahip çelikler), mandrenler tornalama işlemlerinde tutucu olarak kullanılabilir.

Ücret karşılığında, alt kısmındaki olukların veya dört adet dişli deliğin montajını gerçekleştirebiliriz (eklere bakınız). Mandren gövdesi tek parça çelikten oluşurken, üst plakası çelik ve pirinç lamellerin birbirinin yerine yerleştirilmesiyle yapılmıştır. TC serisi dairesel mandrenler neodim mıknatıslar kullanır, böylece yaklaşık 160 N/cm²'lik maksimum manyetik tutma kuvveti elde edilir. Manyetik alan, bir kol (Allen anahtarı) kullanılarak, kolu 180^o sağa çevirerek açılabilir. Alanı kapatmak için kol ters yönde çevrilmelidir.

Mandrenin sağlam yapısı çok hassas işleme imkanı sunarken, sızdırmazlığı sayesinde mandrenin soğutma sıvısı kullanılan işlemlerde veya tamamen suya batırılmış işlemlerde kullanılması mümkündür. Tasarımın sadeliği, cihazın uzun ve güvenilir bir şekilde çalışmasını sağlar. Elektrik kaynağına ihtiyaç duyulmaması, mandrenin çalışma sırasında tamamen güvenli olmasını sağlar. Radyal manyetik alan düzeni, manşonların, boruların ve diğer profillerin optimum şekilde sıkıştırılmasını sağlar.

Sıkıştırma kuvveti aşağıdaki parametrelere bağlıdır:

• malzeme türü (sıkıştırma kuvveti, çeliğin demir içeriği ile orantılı olarak artar):

- Armco demiri %100
- düşük karbonlu çelik %90 (St3s)
- yüksek karbonlu çelik %80 (St45)
- alaşımlı çelik %70 (Corrax)
- yüksek alaşımlı çelik %65 (1.2436)
- dökme demir %50

• mandren ve sıkıştırılan iş parçasının yüzey pürüzlülüğü:

- Ra 0,08 µm'ye kadar %100
- Ra 0,20 µm'ye kadar %90
- Ra 1,25 µm'ye kadar %70
- Ra 6,30 µm'ye kadar
%50 - Ra 25,00 µm'ye kadar %30

• sıkıştırılan iş parçasının kalınlığı (testler, Armco demirinden yapılmış 20 x 20 mm boyutundaki plakalar üzerinde gerçekleştirilmiştir):

• temas alanı - iyi bir tutuş sağlamak için iş parçaları 3 mm'den kısa olamaz ve ayrıca, küçük yüzeyler söz konusu olduğunda, yardımcı plakalarla çevrelenmelidir. cm² başına maksimum sıkıştırma kuvveti, yaklaşık 4 cm² alana sahip iş parçaları için elde edilir. İş parçası alanının
  daha fazla artması, daha yüksek bir sıkıştırma kuvveti anlamına gelmez. Sıkıştırılan iş parçasının mandrene paralel olması da önemlidir, çünkü her türlü pürüz, en küçüğü bile olsa, sıkıştırma kuvvetinin azalmasına neden olur. Mandrenin
  tasarımı, çalışma alanının 5 mm kalınlığa kadar taşlanarak yenilenmesine olanak tanır.

Teklifimizde bulunan dairesel kalıcı manyetik sinüs mandrenleri aşağıda sunulmuştur:
