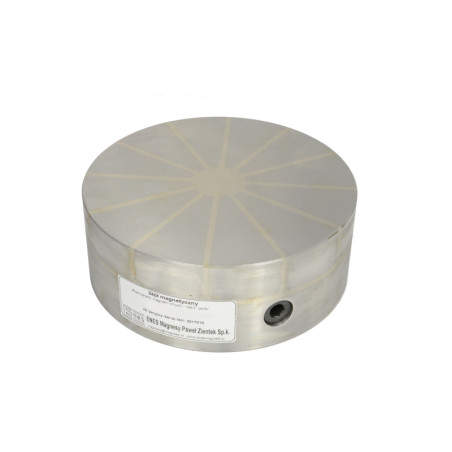

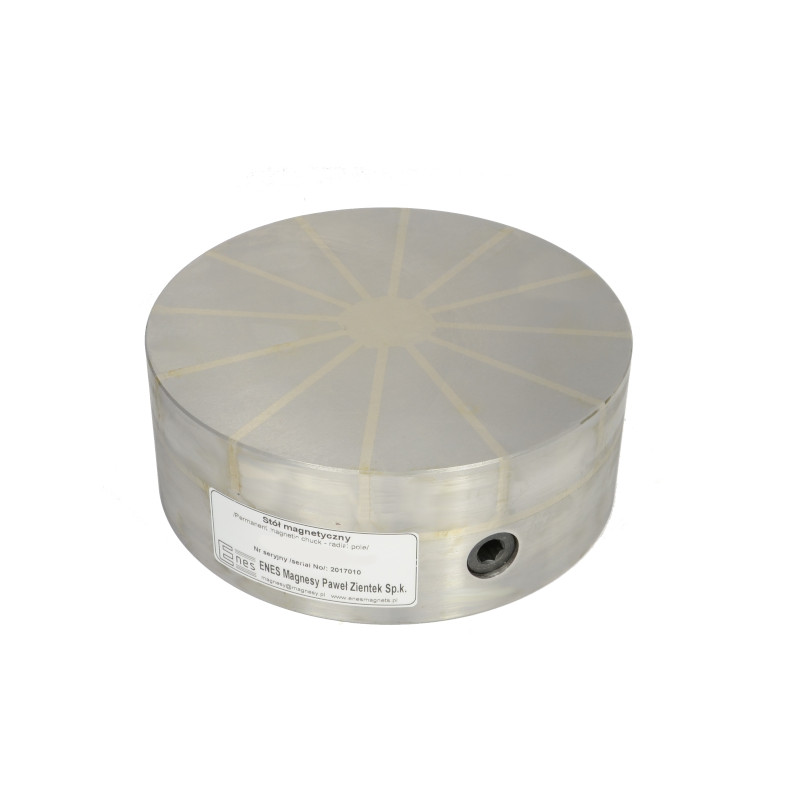

Μόνιμο μαγνητικό τσοκ (κυκλικό) TC-250R

Μόνιμη μαγνητική βάση συγκράτησης (κυκλική) TC-250R

Οι κυκλικές μόνιμες μαγνητικές τσοκ της σειράς TC με διαμόρφωση ακτινικού μαγνητικού πεδίου έχουν σχεδιαστεί για τη σύσφιξη σιδηρομαγνητικών τεμαχίων (σίδηρος, δομικός χάλυβας, κραματοποιημένος χάλυβας, χυτοσίδηρος) κατά τη διάρκεια της λείανσης, της φρεζαρίσματος και της κατεργασίας με ηλεκτρική εκκένωση. Στην περίπτωση υλικών με υψηλές μαγνητικές ιδιότητες (χάλυβες με υψηλή περιεκτικότητα σε σίδηρο), οι τσοκ μπορούν να χρησιμοποιηθούν ως συγκρατητήρες σε εργασίες τόρνευσης.

Μπορούμε να πραγματοποιήσουμε την εγκατάσταση, έναντι αμοιβής, των αυλακώσεων στο κάτω μέρος του ή των τεσσάρων οπών με σπείρωμα (βλ. συνημμένα). Το σώμα του τσοκ αποτελείται από ένα ενιαίο μπλοκ χάλυβα, ενώ η επάνω πλάκα του είναι κατασκευασμένη από χάλυβα και ελάσματα ορείχαλκου τοποθετημένα εναλλάξ. Τα κυκλικά τσοκ της σειράς TC χρησιμοποιούν μαγνήτες νεοδυμίου, έτσι ώστε να επιτυγχάνεται μέγιστη μαγνητική δύναμη συγκράτησης περίπου 160 N/cm². Το μαγνητικό πεδίο μπορεί να ενεργοποιηθεί με τη χρήση ενός μοχλού (κλειδί Άλεν), περιστρέφοντας τον μοχλό προς τα δεξιά κατά 180^o. Για να απενεργοποιήσετε το πεδίο, ο μοχλός πρέπει να περιστραφεί αντίστροφα.

Η άκαμπτη δομή του τσοκ επιτρέπει πολύ ακριβή κατεργασία, ενώ η στεγανότητά του επιτρέπει τη χρήση του τσοκ για εργασίες που περιλαμβάνουν ψυκτικό υγρό ή εργασίες σε πλήρη βύθιση. Η απλότητα του σχεδιασμού εξασφαλίζει μακροχρόνια και αξιόπιστη λειτουργία της συσκευής. Η απουσία ηλεκτρικής τροφοδοσίας καθιστά το τσοκ απολύτως ασφαλές κατά τη λειτουργία. Η διάταξη του ακτινικού μαγνητικού πεδίου εξασφαλίζει βέλτιστη σύσφιξη χιτωνίων, σωλήνων και άλλων προφίλ.

Η δύναμη σύσφιξης εξαρτάται από τις ακόλουθες παραμέτρους:

• τύπος υλικού (η δύναμη σύσφιξης αυξάνεται αναλογικά με την περιεκτικότητα σε σίδηρο του χάλυβα):

- Σίδηρος Armco 100%
- χάλυβας χαμηλής
περιεκτικότητας σε άνθρακα 90% (St3s) - χάλυβας υψηλής περιεκτικότητας σε άνθρακα 80% (St45)
- κραματοποιημένος χάλυβας 70% (Corrax)
- χάλυβας υψηλής κράμασης 65% (1.2436)
- χυτοσίδηρος 50%

• τραχύτητα της επιφάνειας του τσοκ και του τεμαχίου που σφίγγεται:

- για Ra έως 0,08 µm 100%
- για Ra έως 0,20 µm 90%
- για Ra έως 1,25 µm 70%
- για Ra έως 6,30 µm 50%
- για Ra έως 25,00 µm 30%

• πάχος του τεμαχίου που σφιγκτήθηκε (οι δοκιμές διεξήχθησαν για πλάκες διαστάσεων 20 x 20 mm κατασκευασμένες από σίδηρο Armco):

• περιοχή επαφής - προκειμένου να εξασφαλιστεί καλή συγκράτηση, τα τεμάχια εργασίας δεν μπορούν να είναι μικρότερα από 3 mm και επιπλέον, στην περίπτωση μικρών επιφανειών, θα πρέπει να περιβάλλονται από βοηθητικές πλάκες. Η μέγιστη δύναμη σύσφιξης ανά cm^² επιτυγχάνεται για τεμάχια εργασίας με επιφάνεια περίπου 4 cm².
  Μια περαιτέρω αύξηση της επιφάνειας του τεμαχίου εργασίας δεν μεταφράζεται σε υψηλότερη δύναμη σύσφιξης. Είναι επίσης σημαντικό το τεμάχιο εργασίας που σφίγγεται να είναι παράλληλο με το τσοκ, επειδή κάθε τραχύτητα, ακόμη και η μικρότερη, προκαλεί μείωση της δύναμης σύσφιξης.
  Ο σχεδιασμός του τσοκ επιτρέπει την αναγέννηση της επιφάνειας εργασίας με λείανση έως πάχος 5 mm.

Οι κυκλικές μόνιμες μαγνητικές τσοκ που διατίθενται στην προσφορά μας παρουσιάζονται παρακάτω:
