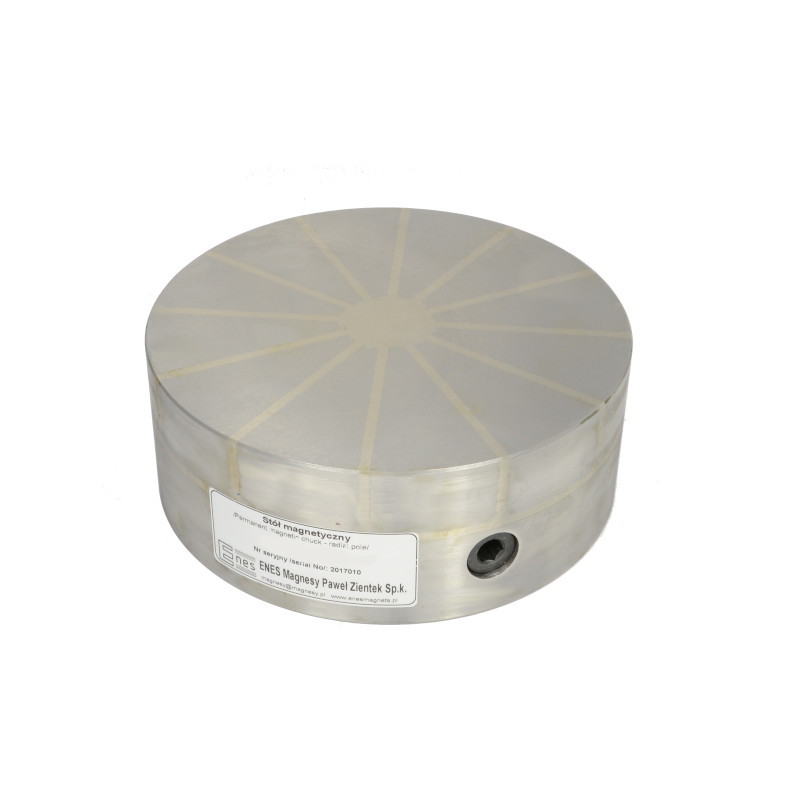

Permanentní magnetické sklíčidlo (kruhové) TC-250R

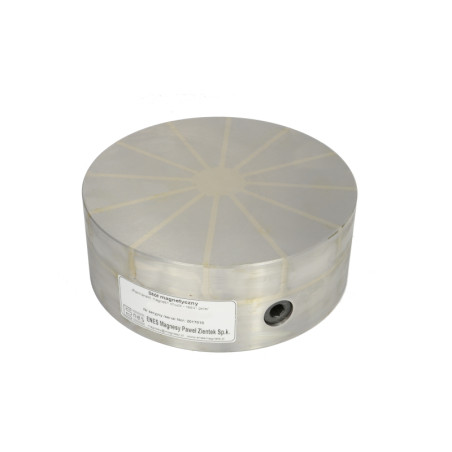

Snímač s permanentními magnety (kruhový) TC-250R

Kruhové permanentní magnetické upínací sklíčidla řady TC s radiální konfigurací magnetického pole jsou určena k upínání feromagnetických obrobků (železo, konstrukční ocel, legovaná ocel, litina) při broušení, frézování a elektroerozivním obrábění. V případě materiálů s vysokými magnetickými vlastnostmi (oceli s vysokým obsahem železa) lze sklíčidla použít jako držáky při soustružení.

Za poplatek můžeme provést instalaci drážek na spodní straně nebo čtyř závitových otvorů (viz přílohy). Tělo upínacího pouzdra tvoří jeden ocelový blok, zatímco jeho horní deska je vyrobena z ocelových a mosazných lamel, které jsou umístěny střídavě. Kruhová upínací pouzdra řady TC používají neodymové magnety, díky čemuž je dosaženo maximální magnetické přídržné síly cca 160 N/cm². Magnetické pole lze zapnout pomocí páčky (imbusového klíče) otočením páčky o 180° doprava. Pro vypnutí pole je třeba páčku otočit opačným směrem.

Pevná konstrukce upínacího pouzdra umožňuje velmi přesné obrábění, zatímco jeho těsnost umožňuje použití pouzdra pro operace s chladivem nebo operace v úplném ponoření. Jednoduchost konstrukce zajišťuje dlouhou a spolehlivou životnost zařízení. Absence elektrického napájení činí pouzdro během provozu zcela bezpečným. Radiální uspořádání magnetického pole zajišťuje optimální upnutí pouzder, trubek a dalších profilů.

Upínací síla závisí na následujících parametrech:

• druh materiálu (upínací síla se zvyšuje úměrně s obsahem železa v oceli):

- železo Armco 100 %
- nízkouhlíková ocel 90 % (St3s)
- vysokouhlíková ocel 80 % (St45)
- legovaná ocel 70 % (Corrax)
- vysoce legovaná ocel 65 % (1.2436)
- litina 50 %

• drsnost povrchu upínacího sklíčidla a upínaného obrobku:

- pro Ra do 0,08 µm 100 %
- pro Ra do 0,20 µm 90 %
- pro Ra do 1,25 µm 70 %
- pro Ra do 6,30 µm 50 %
- pro Ra do 25,00 µm 30 %

• tloušťka upnutého obrobku (zkoušky byly prováděny na deskách o rozměrech 20 x 20 mm z armco oceli):

• kontaktní plocha – aby bylo zajištěno dobré uchycení, nesmí být obrobky kratší než 3 mm a navíc by v případě malých ploch měly být obklopeny pomocnými deskami. Maximální upínací síla na cm² je dosažena u obrobků o ploše cca 4 cm². Další
  zvětšení plochy obrobku nevede k vyšší upínací síle. Důležité je také, aby upínaný obrobek byl rovnoběžný se svěrákem, protože každá drsnost, i ta nejmenší, způsobuje snížení upínací síly.
  Konstrukce svěráku umožňuje obnovit pracovní plochu broušením na tloušťku 5 mm.

Níže jsou uvedeny kruhové sinusové upínací sklíčidla s permanentními magnety, která jsou k dispozici v naší nabídce:
