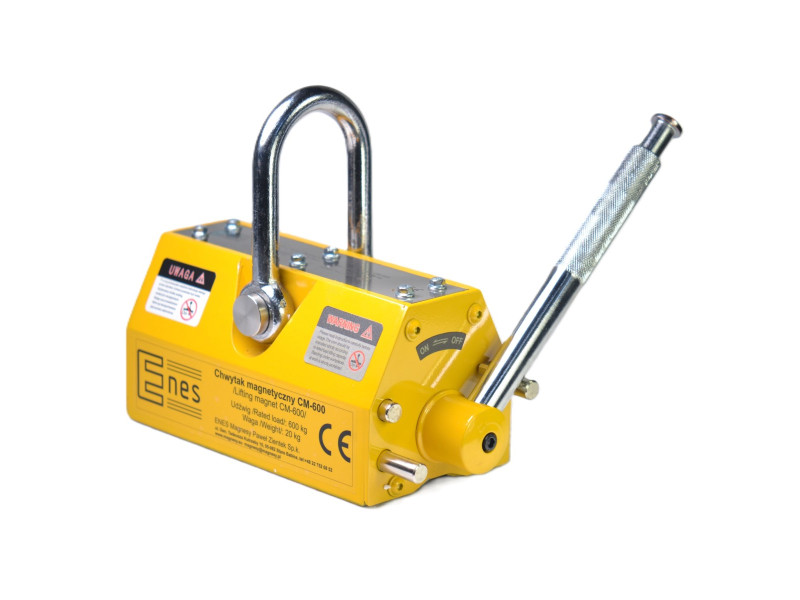

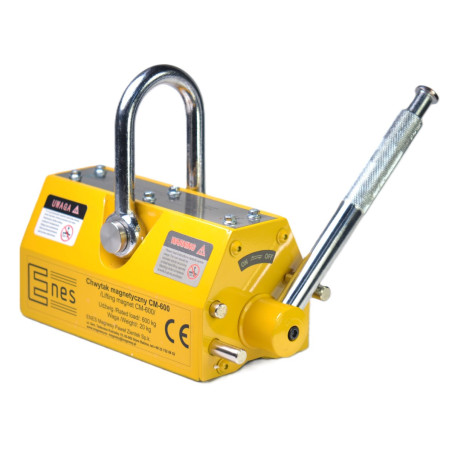

Zvedací magnet CM600

Z	Cena Netto	Cena brutto
1 ks.	€301.00	€370.23

Produkt není k dispozici

Položit otázku

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Popis

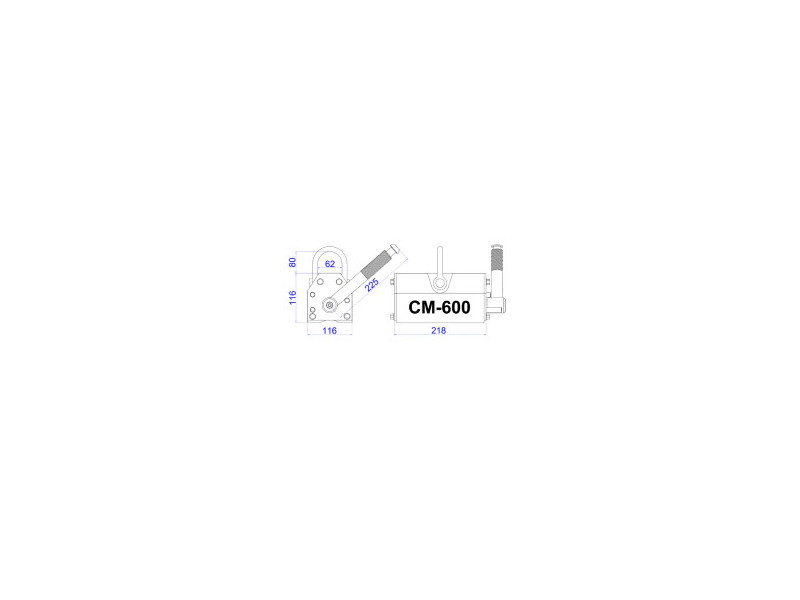

Délka: 218 [mm]
Šířka: 116 [mm]
Výška: 116 [mm]
Typ magnetu: Neodym
Maximální zvedací kapacita: 600 [kg]
Minimální tloušťka zvedaného prvku: 10 [mm]
Maximální pracovní teplota: ≤ 80 [°C]
Hmotnost: 20 [kg]

Jmenovitá nosnost: 600 [kg]

Maximální nosnost (zatížení při přetržení): >2100 [kg] - Bezpečnostní faktor pro statické zkoušky je 3,5 a odpovídá normě EN 13155:2021-05.

NEZVEDEJTE BŘEMENA, KTERÁ JSOU TĚŽŠÍ NEŽ JMENOVITÁ NOSNOST ZDVIHU !

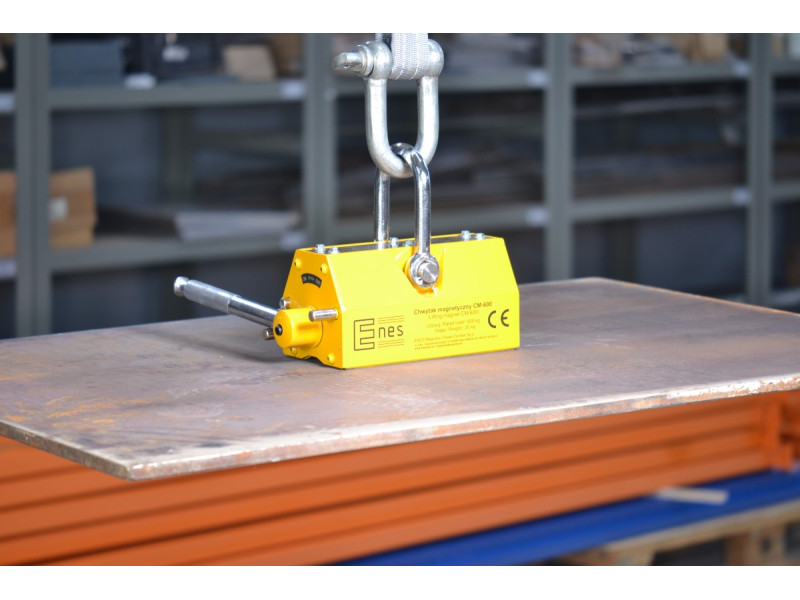

Zvedací magnety se používají ke zvedání a přemísťování těžkých železných a magnetických ocelových součástí. Tato zařízení nevyžadují žádné napájení. Magnetické pole se zapíná a vypíná nastavením ruční páky. Magnetické pole zvedacího magnetu je generováno neodymovými magnety. Používají se v ocelárnách, továrnách, skladech, dílnách a docích. Jsou užitečné pro manipulaci s plechy, deskami, profily, tyčemi, úhelníky, kanály, kulatými a hranatými trubkami a dalšími velkými železnými obrobky.

Ke každému zvedacímu magnetu řady CM připojujeme:

♦ 2letá záruka
♦ prohlášení o shodě "CЄ"
♦ protokol o měření nosnosti
♦ návod k obsluze
♦ stručný návod k použití

Skutečná nosnost jednotlivých zvedáků závisí na následujících faktorech:

♦ tloušťce a tvaru zvedaných obrobků (u každého zvedáku je uveden vztah mezi nosností a tloušťkou obrobků). U válcových pevných obrobků (válce, tyče) je zdvihací kapacita přibližně o 50 % nižší.

Minimální tloušťka součásti, při které lze použít zvedací magnet

10 mm

Příliš tenké obrobky mohou být přitahovány slabě, protože magnetické pole zdvihacích magnetů není plně využito. Kromě toho se tenké obrobky ohýbají a jejich kontaktní plocha se zvedacími magnety se zmenšuje, takže se snižuje tažná síla. Nejlepšího zdvihacího výkonu se dosahuje u dostatečně silných obrobků.

Tloušťka zvedaného obrobku, při které je zvedací výkon 100 %.

40 mm

Před zahájením práce je důležité vzít v úvahu procentuální závislost zdvihacího výkonu v závislosti na tloušťce zvedané oceli (křivky zdvihacího výkonu naleznete v příručce).

Při manipulaci s kulatými díly, jako jsou trubky, tyče, ocelové hřídele, se maximální nosnost snižuje:

Typ	Průměr hřídele	Maximální délka hřídele	Maximální nosnost
CM600	125 [mm]	2000 [mm]	270 [kg]

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ na velikosti vzduchové mezery mezi povrchem zdvihacího magnetu a zvedaným obrobkem (pro každý zdvihací magnet jsou uvedeny charakteristiky nosnosti v závislosti na velikosti nemagnetické mezery).

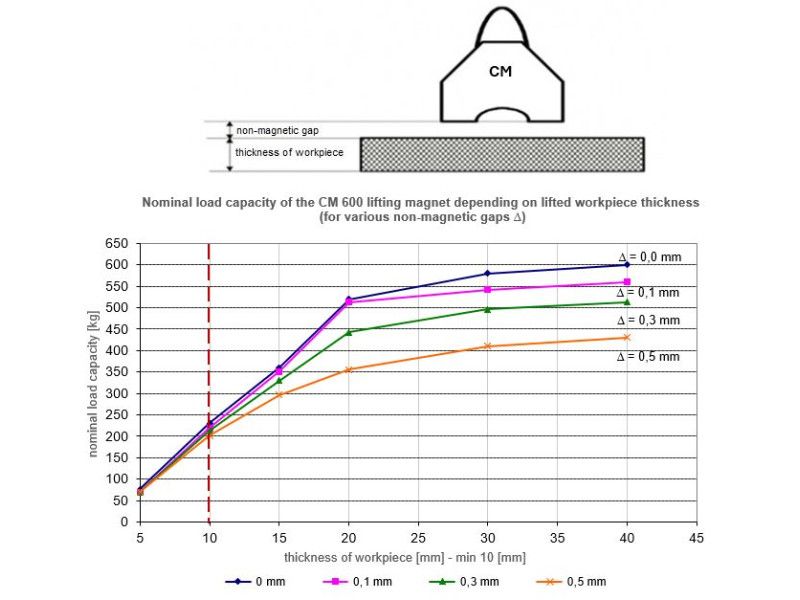

Jmenovitá nosnost CM-600 [kg]
Tloušťkaobrobku [mm]	Nemagnetická mezera D mezi zvedacím magnetem a zvedaným obrobkem
Tloušťkaobrobku [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
40	600	560	513	430
30	580	542	496	410
20	520	513	443	356
15	360	351	330	296
10	231	219	213	202

Nosnost závisí na vzduchové mezeře mezi povrchem zdvihacího magnetu a zvedaným obrobkem. Pokud je drsnost povrchu břemene Ra menší než 6,3 μm, kapacita uchopovače se nesníží. To platí pro velmi čistý, rovný a obroušený povrch.Pokud bude drsnost povrchu zvedaných materiálů Ra větší než 6,3 μm, je třeba vzít v úvahu mezeru.
U rezavých válcovaných povrchů lze předpokládat mezeru v rozmezí (0,1-0,3 mm), zatímco u drsných porézních povrchů se mezera odhaduje v rozmezí (0,3-0,5 mm).

Před zahájením prací si v návodu přečtěte procentuální vztah nosnosti v závislosti na nemagnetické mezeře.

Skutečná nosnost jednotlivých zdvihacích magnetů závisí také na:

♦ Složení zvedaného břemene (čím vyšší obsah železa, tím vyšší zvedací kapacita):

Typ	Jmenovitá zvedací kapacita [kg]	Nosnost přípustná pro daný materiál * [kg]
Typ	Jmenovitá zvedací kapacita [kg]	Nízkouhlíková ocel 100%	Ocel s vysokým obsahem uhlíku 90 %	Nízkolegovaná ocel 75%	Litina 50%
CM 600	600	600	540	450	300

*) je to přípustné zatížení pro součást z daného materiálu, pokud není sníženo jinými faktory (tloušťka, kvalita povrchu, tvar).

♦ teplota okolí a teplota zvedaného obrobku (nesmí být vyšší než 80[^oC] ).
U zdvihacích magnetů jsou zdrojem magnetického pole spékané neodymové magnety, jejichž maximální provozní teplota je 80^oC.

Nabízíme:
- poradenství,
- servis,
- náhradní díly,
- roční prohlídky a zkoušky nosnosti zdvihacích magnetů, potvrzené certifikátem.
