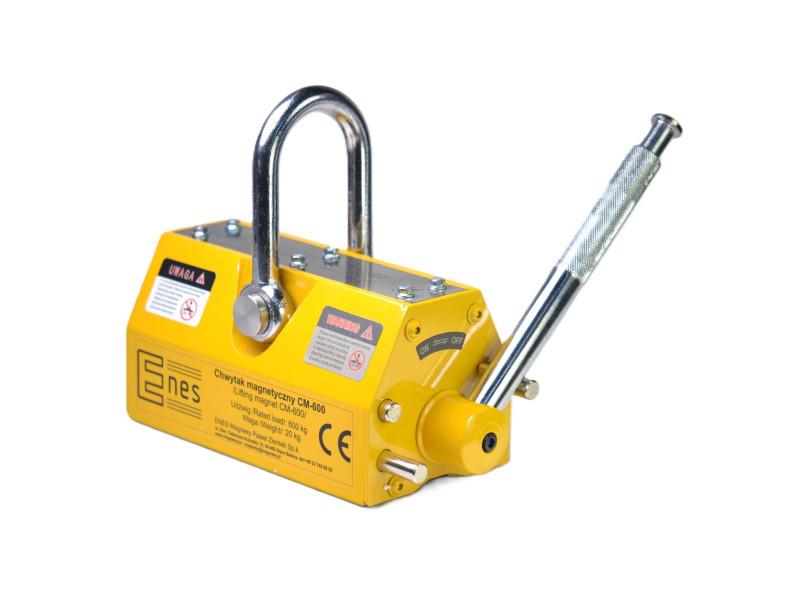

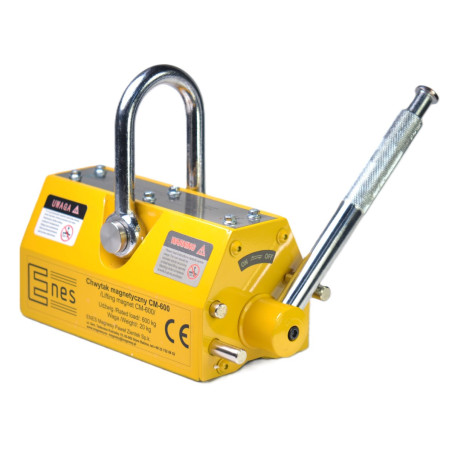

Nostomagneetti CM600

Of	Hinta netto	Hinta Brutto
1 kpl.	€301.00	€370.23

Tuote ei ole saatavilla

Kysy kysymys

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kuvaus

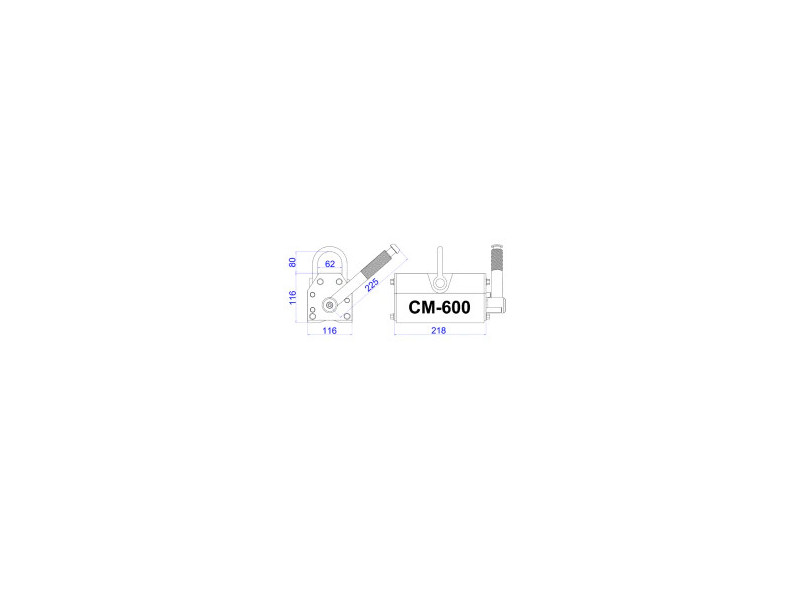

Pituus: 218 [mm]
Leveys: 116 [mm]
Korkeus: 116 [mm]
Magneettityyppi: Neodyymi
Maksimaalinen nostokapasiteetti: 600 [kg]
Nostettavan elementin vähimmäispaksuus: 10 [mm]
Suurin käyttölämpötila: ≤ 80 [°C]
Paino: 20 [kg]

Nimellinen nostokapasiteetti: 600 [kg]

Maksimikuormituskapasiteetti (murtokuorma): >2100 [kg] - Staattisten testien varmuuskerroin on 3,5 ja se on standardin EN 13155:2021-05 mukainen.

ÄLÄ NOSTA KUORMIA, JOTKA OVAT NIMELLISTÄ NOSTOKAPASITEETTIA RASKAAMPIA !

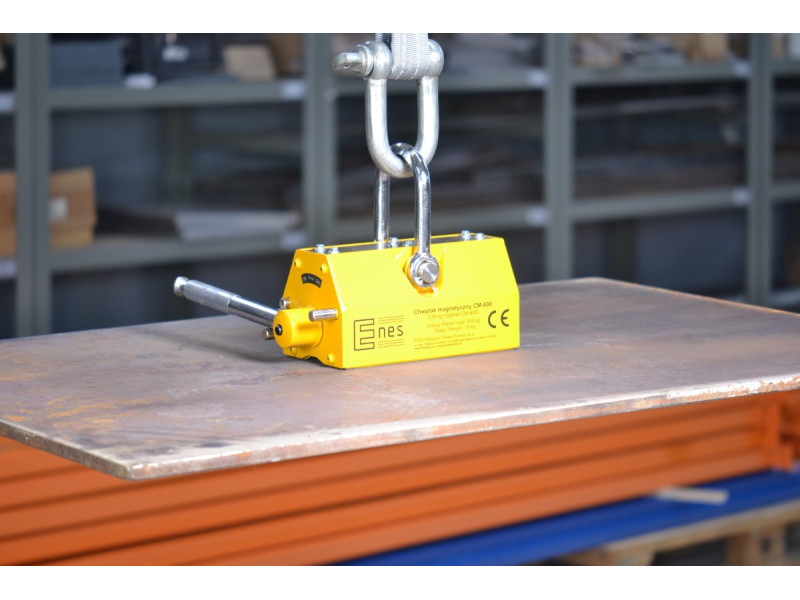

Nostomagneetteja käytetään raskaiden rauta- ja magneettiteräskomponenttien nostamiseen ja siirtämiseen. Nämä laitteet eivät vaadi virtalähdettä. Magneettikenttä kytketään päälle ja pois päältä käsikäyttöistä vipua säätämällä. Nostomagneetin magneettikenttä tuotetaan neodyymimagneeteilla. Niitä käytetään terästehtailla, tehtaissa, varastoissa, työpajoissa ja telakoilla. Niitä käytetään ohutlevyjen, levyjen, profiilien, tankojen, kulmien, kanavien, pyöreiden ja nelikulmaisten putkien ja muiden suurten rautapitoisten työkappaleiden käsittelyyn.

Jokaiseen CM-sarjan nostomagneettiin kiinnitämme:

♦ 2 vuoden takuu
♦ vaatimustenmukaisuusvakuutus "CЄ"
♦ kapasiteetin mittauspöytäkirja
♦ käyttöohjeet
♦ pikaopas.

Kunkin nostimen todellinen nostokapasiteetti riippuu seuraavista tekijöistä:

♦ nostettavien työkappaleiden paksuus ja muoto (kunkin nostimen osalta on ilmoitettu nostokapasiteetin ja työkappaleiden paksuuden välinen suhde). Sylinterimäisten massiivisten työkappaleiden (sylinterit, tangot) nostokapasiteetti on noin 50 % pienempi.

Komponentin vähimmäispaksuus, jolla nostomagneettia voidaan käyttää.

10 mm

Liian ohuet työkappaleet saattavat vetää puoleensa heikosti, koska nostomagneettien magneettikenttä ei ole täysin hyödynnetty. Lisäksi ohuet työkappaleet taipuvat ja niiden kosketuspinta-ala nostomagneettien kanssa pienenee, jolloin vetovoima pienenee. Paras nostoteho saavutetaan riittävän paksuilla työkappaleilla.

Nostettavan työkappaleen paksuus, jolla nostokyky on 100 %.

40 mm

Ennen työn aloittamista on tärkeää ottaa huomioon nostokapasiteetin prosentuaalinen riippuvuus nostettavan teräksen paksuuden funktiona (nostokapasiteettikäyrät löytyvät käyttöohjeesta).

Kun käsitellään pyöreitä osia, kuten putkia, tankoja ja teräsakseleita, enimmäiskantavuus pienenee:

Tyyppi	Akselin halkaisija	Akselin enimmäispituus	Maksimikuormituskapasiteetti
CM600	125 [mm]	2000 [mm]	270 [kg]

Kunkin nostomagneetin todellinen nostokapasiteetti riippuu myös:

♦ nostomagneetin pinnan ja nostettavan työkappaleen välisen ilmaraon koosta (kunkin nostomagneetin osalta on annettu kapasiteetin ominaisuudet ei-magneettisen raon koon funktiona).

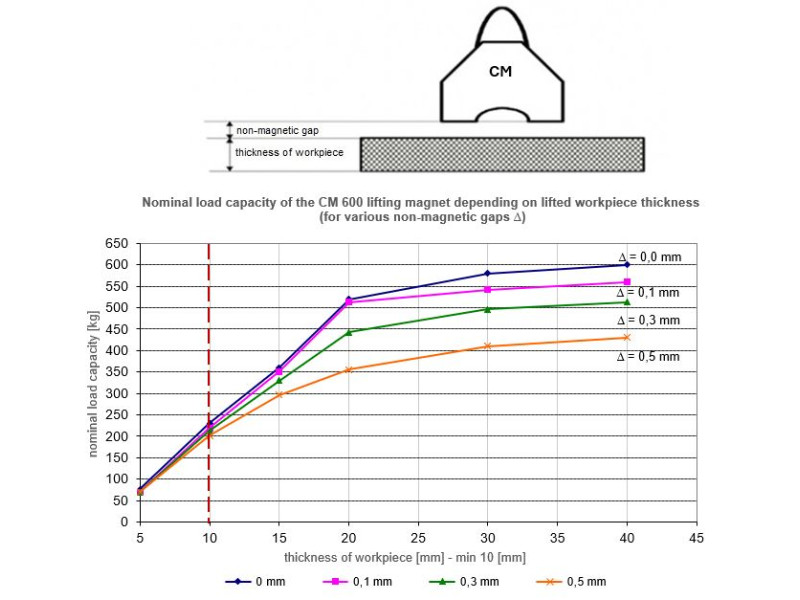

CM-600:n nimelliskantavuus [kg]
Työkappaleen paksuus [mm]	Nostomagneetin ja nostettavan työkappaleen välinen ei-magneettinen rako D.
Työkappaleen paksuus [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
40	600	560	513	430
30	580	542	496	410
20	520	513	443	356
15	360	351	330	296
10	231	219	213	202

Kantavuus riippuu nostomagneetin pinnan ja nostettavan työkappaleen välisestä ilmaraosta. Jos kuorman pinnankarheus Ra on alle 6,3 μm, tartuntakapasiteetti ei laske. Tämä pätee hyvin puhtaalla, tasaisella ja hiotulla pinnalla.Jos nostettavan materiaalin pintakarheus Ra on suurempi kuin 6,3 μm, on otettava huomioon rako.
Ruosteisille valssatuille pinnoille voidaan olettaa, että rako on välillä (0,1-0,3 mm), kun taas karkeille huokoisille pinnoille rako arvioidaan olevan välillä (0,3-0,5 mm).

Ennen työn aloittamista katso ohjeista kantavuuden prosentuaalinen suhde ei-magneettisen raon funktiona.

Kunkin nostomagneetin todellinen nostokapasiteetti riippuu myös:

♦ nostettavan kuorman koostumuksesta (mitä suurempi rautapitoisuus, sitä suurempi nostokapasiteetti):

Tyyppi	Nimellinen nostokapasiteetti [kg]	Materiaalille sallittu kantavuus * [kg]
Tyyppi	Nimellinen nostokapasiteetti [kg]	Vähähiilinen teräs 100 %	Korkeahiilinen teräs 90 %	Matalaseosteinen teräs 75 %	Valurauta 50%
CM 600	600	600	540	450	300

*) se on tietystä materiaalista valmistetun komponentin sallittu kuormitus, jos muut tekijät (paksuus, pinnanlaatu, muoto) eivät vähennä sitä.

♦ ympäristön lämpötila ja nostettavan työkappaleen lämpötila (se ei saa olla yli 80[^oC]).
Nostomagneeteissa magneettikentän lähteenä ovat sintratut neodyymimagneetit, joiden suurin käyttölämpötila on^80oC.

Tarjoamme:
- konsultointia,
- huoltopalvelua,
- varaosia,
- nostomagneettien vuositarkastuksia ja kuormitettavuustestejä, jotka vahvistetaan todistuksella.
