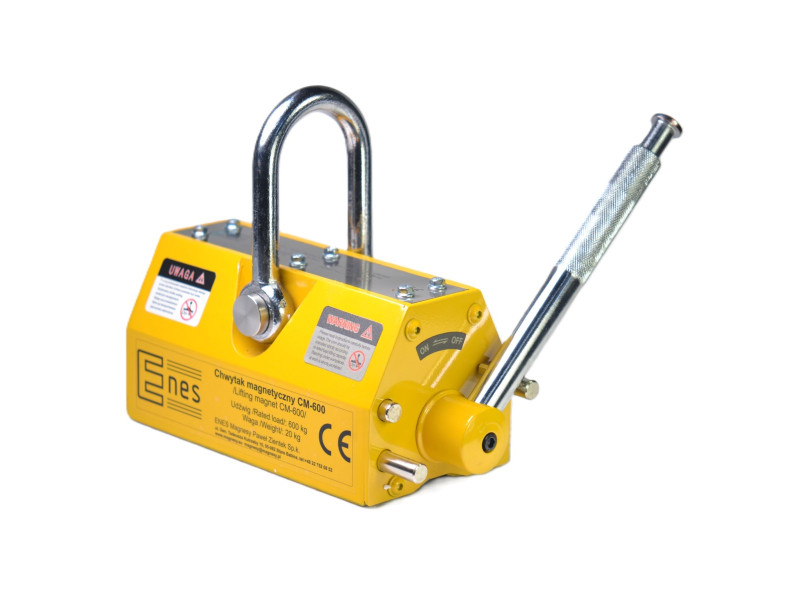

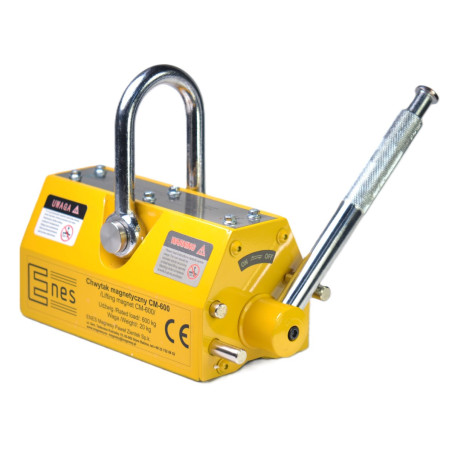

Magnet de ridicare CM600

De	Preț net	Preț brut
1 buc.	€301.00	€370.23

Produs indisponibil

Puneți o întrebare

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descriere

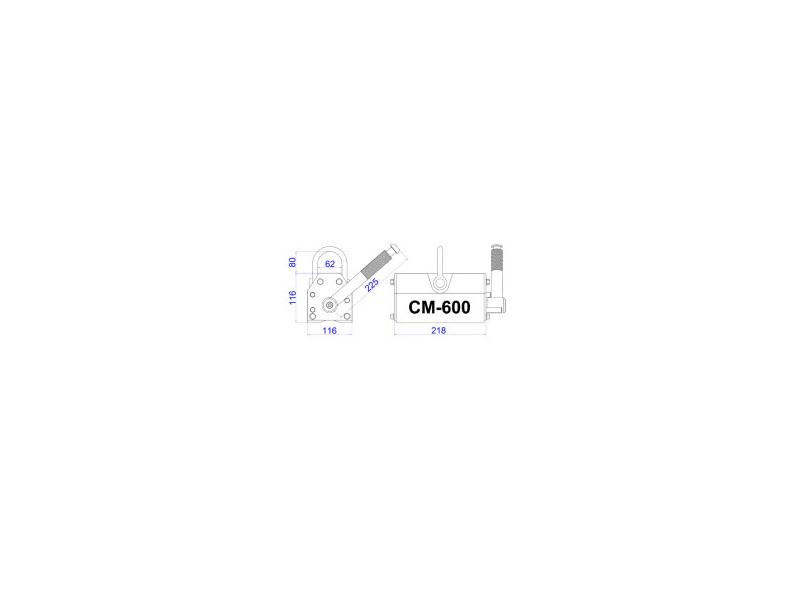

Lungime: 218 [mm]
Lățime: 116 [mm]
Înălțime: 116 [mm]
Tip magnet: Neodim
Capacitatea maximă de ridicare: 600 [kg]
Grosimea minimă a elementului ridicat: 10 [mm]
Temperatura maximă de lucru: ≤ 80 [°C]
Greutate: 20 [kg]

Capacitate nominală de ridicare: 600 [kg]

Capacitatea maximă de încărcare (sarcina de rupere): >2100 [kg] - Factorul de siguranță pentru testele statice este de 3,5 și este conform cu EN 13155:2021-05

NU RIDICAȚI SARCINI CARE SUNT MAI GRELE DECÂT CAPACITATEA NOMINALĂ DE RIDICARE !

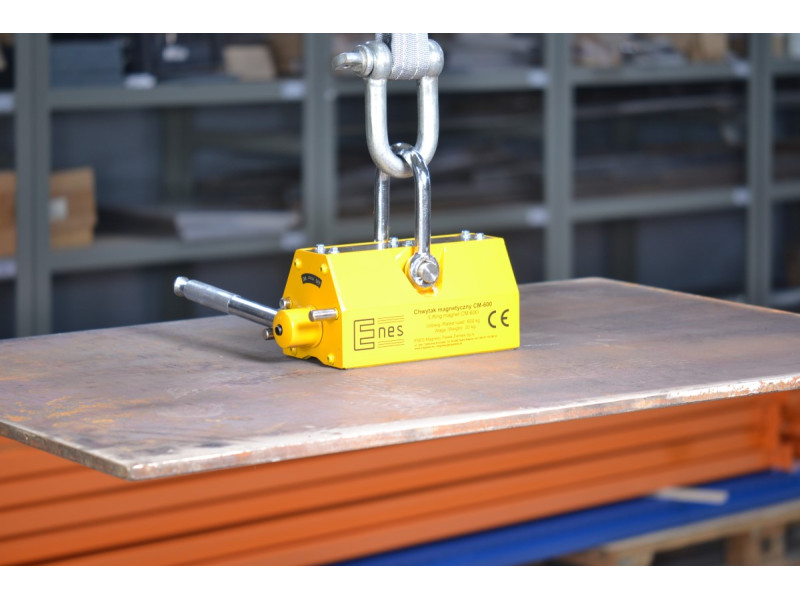

Magneții de ridicare sunt utilizați pentru a ridica și deplasa componente grele din fier și oțel magnetic. Aceste dispozitive nu necesită nicio sursă de alimentare. Câmpul magnetic este pornit și oprit prin reglarea unei pârghii manuale. Câmpul magnetic al magnetului de ridicare este generat de magneți din neodim. Acestea sunt utilizate în oțelării, fabrici, depozite, ateliere și docuri. Sunt utile pentru manipularea tablelor, plăcilor, profilelor, barelor, unghiurilor, canalelor, țevilor rotunde și pătrate și a altor piese feroase mari.

Fiecare magneți de ridicare din seria CM pe care îi atașăm:

♦ garanție de 2 ani
♦ declarație de conformitate "CЄ"
♦ protocol de măsurare a capacității
♦ instrucțiuni de utilizare
♦ ghid de referință rapidă

Capacitatea reală de ridicare a fiecărui elevator depinde de următorii factori:

♦ grosimea și forma pieselor de lucru care trebuie ridicate (pentru fiecare elevator este indicată relația dintre capacitatea de ridicare și grosimea pieselor de lucru). Pentru piesele solide cilindrice (cilindri, tije), capacitatea de ridicare este cu aproximativ 50% mai mică.

Grosimea minimă a componentei la care poate fi utilizat magnetul de ridicare

10 mm

Piesele care sunt prea subțiri pot fi atrase slab, deoarece câmpul magnetic al magneților de ridicare nu este utilizat pe deplin. În plus, piesele subțiri se îndoaie și suprafața lor de contact cu dispozitivele de ridicare scade, astfel încât forța de tracțiune scade. Cele mai bune performanțe de ridicare se obțin pentru piesele suficient de groase.

Grosimea piesei de prelucrat care trebuie ridicată la care capacitatea de ridicare este de 100%

40 mm

Înainte de a începe lucrul, este important să luați în considerare dependența procentuală a capacității de ridicare în funcție de grosimea oțelului care trebuie ridicat (curbele capacității de ridicare pot fi găsite în manual).

La manipularea pieselor rotunde, cum ar fi țevi, tije, arbori de oțel, capacitatea maximă de încărcare este redusă:

Tip	Diametrul arborelui	Lungimea maximă a arborelui	Capacitatea maximă de încărcare
CM600	125 [mm]	2000 [mm]	270 [kg]

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde, de asemenea, de:

♦ dimensiunea spațiului de aer dintre suprafața magnetului de ridicare și piesa de lucru care trebuie ridicată (pentru fiecare magnet de ridicare, sunt date caracteristicile capacității în funcție de dimensiunea spațiului nemagnetic).

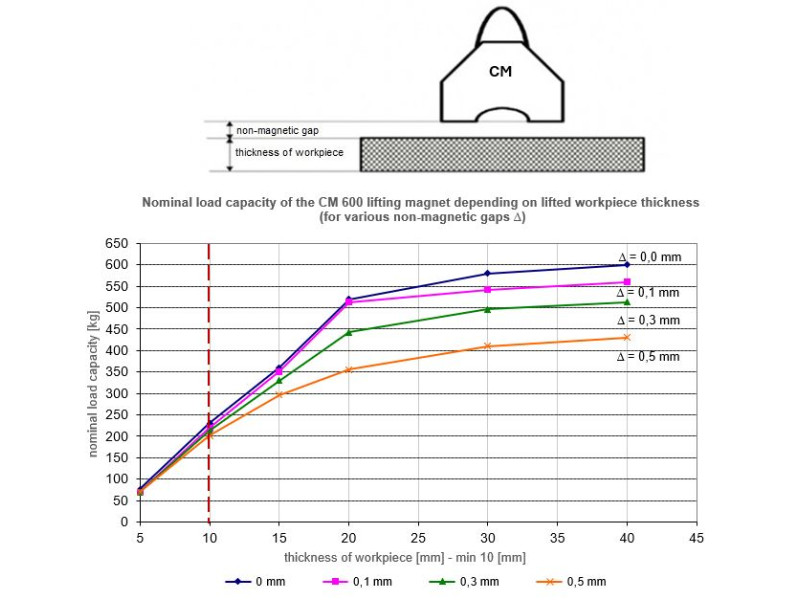

Capacitatea nominală de încărcare a CM-600 [kg]
Grosimeapiesei de lucru [mm]	Spațiu nemagnetic D între magnetul de ridicare și piesa de lucru care trebuie ridicată
Grosimeapiesei de lucru [mm]	D = 0,0	D = 0,1	D = 0,3	D = 0,5
40	600	560	513	430
30	580	542	496	410
20	520	513	443	356
15	360	351	330	296
10	231	219	213	202

Capacitatea de încărcare depinde de spațiul de aer dintre suprafața magnetului de ridicare și piesa de lucru care trebuie ridicată. Dacă rugozitatea suprafeței de încărcare Ra este mai mică de 6,3 μm, capacitatea magnetului de prindere nu va scădea. Acesta este cazul pentru o suprafață foarte curată, plană și șlefuită.Dacă rugozitatea suprafeței materialelor care urmează să fie ridicate Ra va fi mai mare de 6,3 μm, trebuie luat în considerare decalajul.
Pentru suprafețele laminate ruginite, se poate presupune un decalaj în intervalul (0,1-0,3 mm), în timp ce pentru suprafețele poroase rugoase decalajul este estimat în intervalul (0,3-0,5 mm).

Înainte de începerea lucrului, consultați instrucțiunile pentru relația procentuală a capacității de încărcare în funcție de diferența nemagnetică.

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde, de asemenea, de:

♦ Compoziția încărcăturii care urmează să fie ridicată (cu cât conținutul de fier este mai mare, cu atât capacitatea de ridicare este mai mare):

Tipul	Capacitate nominală de ridicare [kg]	Capacitatea de încărcare admisibilă pentru materialul * [kg]
Tipul	Capacitate nominală de ridicare [kg]	Oțel cu conținut scăzut de carbon 100%	Oțel cu conținut ridicat de carbon 90%	Oțel slab aliat 75%	Fontă 50%
CM 600	600	600	540	450	300

*) va fi sarcina admisibilă pentru o componentă dintr-un anumit material, dacă nu este redusă de alți factori (grosime, calitatea suprafeței, formă).

♦ temperatura ambiantă și temperatura piesei de ridicat (nu trebuie să fie mai mare de 80[^oC]).
În magneții de ridicare, sursa câmpului magnetic este magneții de neodim sinterizați, a căror temperatură maximă de funcționare este de^80oC.

Oferim:
- consultanță,
- service,
- piese de schimb,
- inspecții anuale și teste de capacitate de încărcare a magneților de ridicare, confirmate printr-un certificat.
